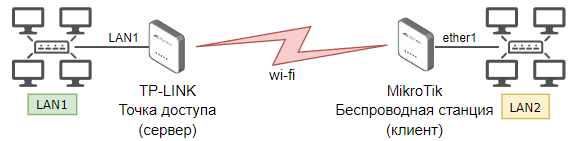

Беспроводной мост организован между зданием главного офиса и филиалом на расстоянии 1км. Точка доступа (сервер) – TP-Link CPE510. На приемной стороне станция (клиент) – MikroTik SXTsq Lite5 и своя отдельная локальная сеть от этого же роутера.
Чтоб устройства от разных производителей установили связь между собой, нужно отключить их проприетарные (собственные) режимы работы. Для TP-Link это MAXtream, у MikroTik — Station Bridge и др. режимы и протоколы. Работа станции в данном случае возможна только в режиме «Station». Беспроводная связь получается по протоколу 800.11.
Настройки выполняются на рабочем месте, затем беспроводные точки развешиваются на их места в зоне прямой видимости друг друга.
Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.
Настройка TP—Link.

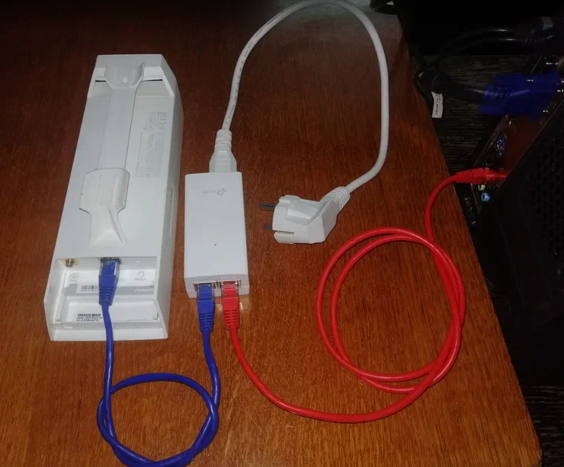

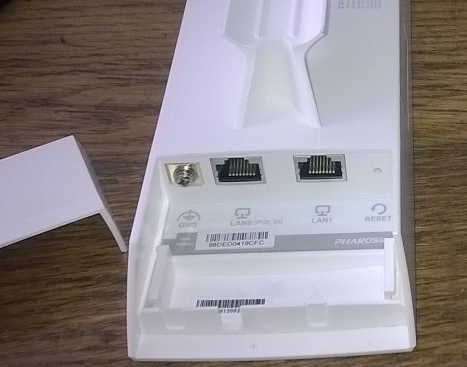

Подключаем точку в POE адаптер, из него патч-корд в ПК или в локальную сеть, провод электропитания в розетку.
У моделей TP-Link CPE510 V3 на корпусе 1 порт. У моделей v1 — 2 порта. Подключать нужно в тот, возле которого написано POE IN.
В исходной конфигурации IP-адрес точки 192.168.0.254. В ноут-буке или ПК с которого выполняется настройка в сетевом адапторе указываем IP-адрес в одной сети с точкой, например 192.168.0.10.
В нашей рабочей сети IP-адреса раздает DHCP сервер в диапазоне, совпавшем сточкой доступа — 192.168.0.0/24. Поэтому при подключении точки в роутер ЛВС ничего менять не пришлось.
Если нужно изменить IP-адрес ноутбука вручную, то это можно сделать в свойствах сетевого адаптера.

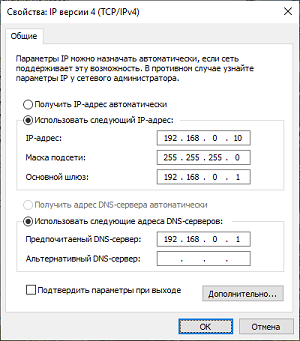

Панель управления >> Сеть и Интернет >> Сетевые подключения. Выбираем нужный сетевой адаптер и в свойствах IPv4 указываем IP-адрес.
В любом браузере набираем IP-адрес 192.168.0.254. Попадаем в меню tp-link.

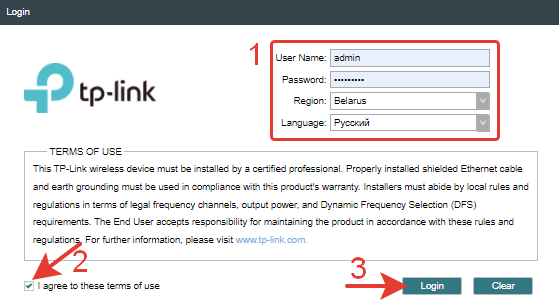

При первом включении указываем имя пользователя и пароль – admin, регион, язык, соглашаемся с условиями и нажимаем кнопку Login.

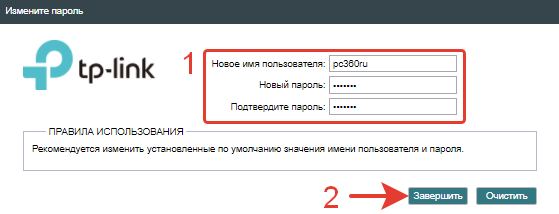

Далее указываем новое имя пользователя и пароль. Имя admin оставлять не рекомендуется по причинам безопасности.
Выполним настройку через мастер.
Выбираем режим – Точка доступ (Access Point).

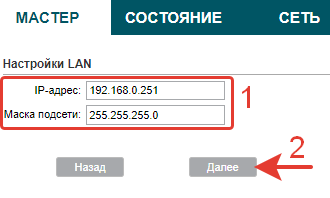

Указываем IP адрес и маску.

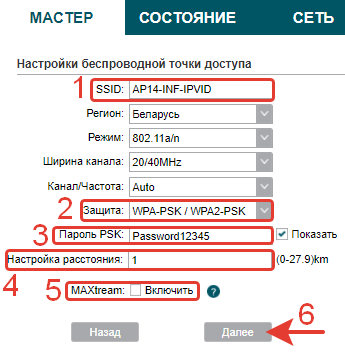

Выполняем настройки беспроводной сети.
SSID: — любое понятное имя.
Защита: WPA2-PSK
Пароль PSK: — указываем сложный пароль.
Настройка расстояния: 1км в нашей ситуации.
MAXtream – собственная разработка TP-Link для беспроводных сетей на основе TDMA для увеличения пропускной способности и стабильной передачи данных. В данном случае этот режим отключен чтоб обеспечить совместимость оборудования разных производителей.
Когда беспроводной мост настраивается между двумя одинаковыми TP-Link, MAXtream желательно активировать

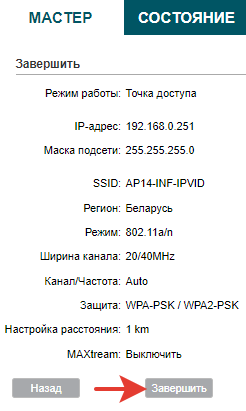

На последнем шаге проверяем настройки и подтверждаем.

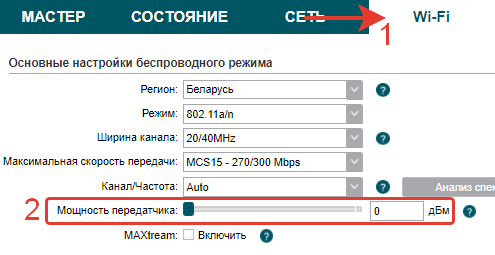

Перейдем на вкладку wi-fi и уменьшим мощность передатчика на время выполнения настроек.

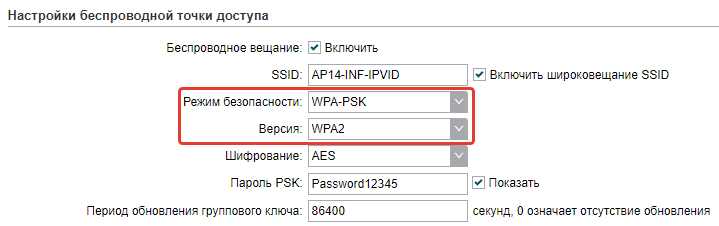

Так же нужно убедиться, что установлен режим WPA2, а не авто, иначе могут возникнуть проблемы при подключении станции.
В дополнительных настройках отмечен галочкой Wi-Fi Multimedia (WMM) – режим дающий приоритет мультимедиа трафику.
На этой же вкладке меню можно выполнить привязку станций (S) по MAC-адресу. Это делается для повышения информационной безопасности, т.к. wi-fi очень легко взламывается.

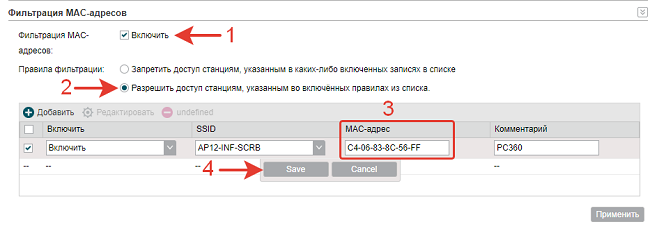

Фильтрация MAC-адресов — Включить
Правила фильтрации — Разрешить доступ станциям, указанным во включенных правилах из списка.
Добавляем новое правило и указываем в нем MAC-адрес клиентской станции.
Сохраняем настройку.
После этих действие к точке доступа сможет подключится только указанный MAC-адрес (клиентское устройство).
Привязку по MAC-адресу нужно делать после того, как вся система заработает, чтоб избежать дополнительной вероятной проблемы при подключении станции.
DHCP—Client.
Так как все устройства в нашей сети получают IP-адреса по DHCP с привязкой MAC-адреса, сделаем то же самое для точки доступа. В данном случаем привязывается сама точка доступа (AP), подключенная витой парой к главному роутеру локальной сети.

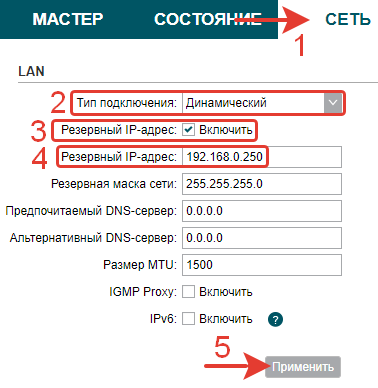

В случае, если DHCP перестанет работать у точки будет резервный IP-адрес, по которому ее можно будет найти.
После нажатия кнопки применить или сохранить точка доступа получит IP адрес по DHCP, который можно посмотреть в настройках роутера ЛВС и привязать к MAC-адресу. В роутере MikroTik, например это делается так:
IP >> DHCP Server >> Leases

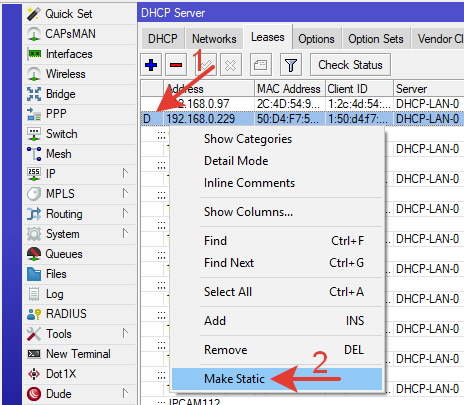

Находим новое устройство со статусом D (dynamic) и в меню жмем на строчку «Make Static».
Теперь точке будет раздаваться всегда один и тот же IP-адрес. Можно указать любое его значение в диапазоне сети.
Переходим в браузере по новому адресу для продолжения настроек.
Системные настройки.
На вкладке «Управление» выполняются расширенные настройки: Watch Dog Ping, отправка e-mail по событию, настройка через SSH, доступ извне через веб-сервер, SNMP для мониторинга и некоторые другие. Нет необходимости изменять эти настройки для нашего случая, это тема для отдельной страницы.

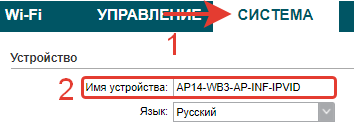

На вкладке «Система» указываем сетевое имя устройства.

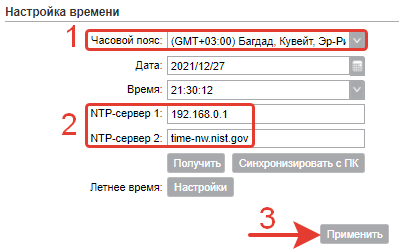

Настраиваем время через NTP.

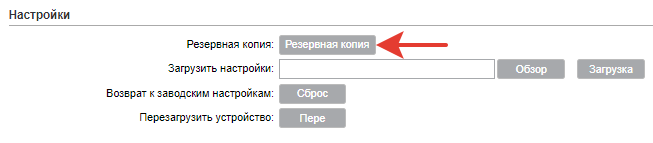

Сохраняем резервную конфигурацию.
Точка доступа настроена. В таком виде устройство может работать как обычная точка доступа. Для проверки к ней подключились 3 смартфона с беспроводными адаптерами 5ГГц. IP-адреса для всех пользователей раздает сетевой роутер.
По этому параметру TP-Link превосходит MikroTik. У уличных точек доступа MikroTik при покупке установлена лицензия LEVEL3. Она позволяет создавать только одно подключение.
Для улучшения производительности системы желательно обновить ее программное обеспечение.
Например, в описании к прошивке TP_PharOS_1.3.3_160705 отмечено среди исправлений:
Fixed compatible issue with Mikrotik AP in Access Point mode. — Исправлена проблема совместимости с Mikrotik AP в режиме точки доступа. Это как-раз наш случай. Такой пример показывает, что в обновлении прошивок есть смысл.
Обновление нельзя производить по wi-fi. Все сторонние прошивки не от производителя точки wi-fi ставятся на свой страх и риск.
Последовательность действий.

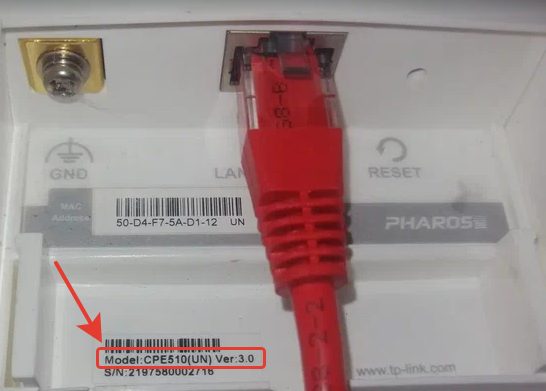

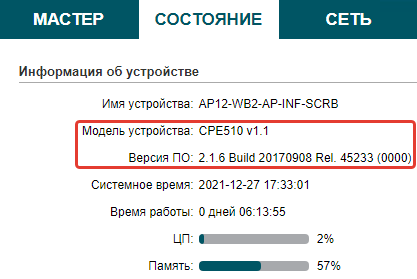

1.На корпусе девайса находим версию. Видим, что версия 3.0.
2.Переходим на сайт производителя в раздел ПО и скачиваем последнюю по дате выхода прошивку для нужной версии. В нашем случае V3.

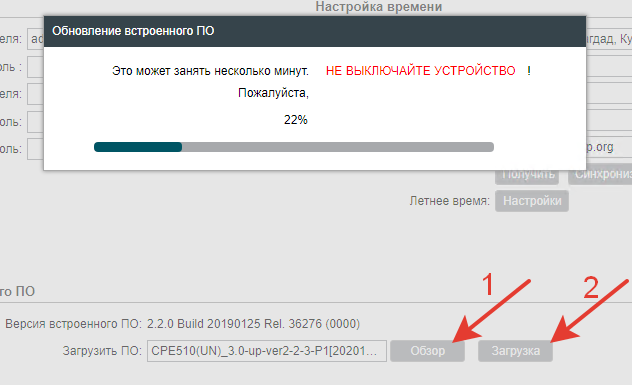

3.Загружаем прошивку в точку доступа на вкладке «Система» внизу.

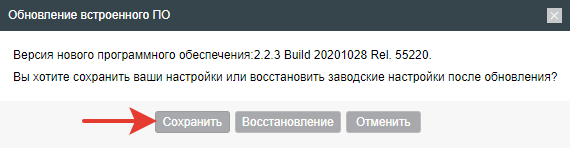

В процессе установки будет предложено сохранить или сбросить конфигурацию. Сохраняем.

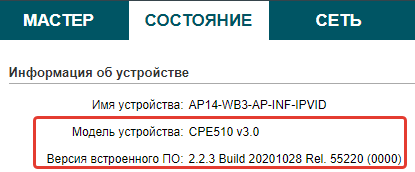

После перезагрузки заходим в меню на вкладку «Состояние» и проверяем версию.
Обновление прошивки выполнено.
Если V1, то эту модель производитель вообще забросил и последнее обновление для нее было в 2017г. Для V1 подходит прошивка TP_Pharos_V2.1.6_170908, хотя по всем мануалам и здравому смыслу не должна. У нас в сети есть 4 точки TP-Link CPE510 V1, они все обновились этой прошивкой и чувствуют себя нормально.
Крепление на стене здания после настройки клиента и проверки совместной работы. Перед монтажом нужно выставить мощность передатчика на среднее значение. При смене мощности, пароля или еще каких-либо изменениях в настройках, точке нужно дать 1-2 мин времени, чтоб она начала работать с учетом изменений. Иногда требуется перезагрузка.
Настройка MikroTik.

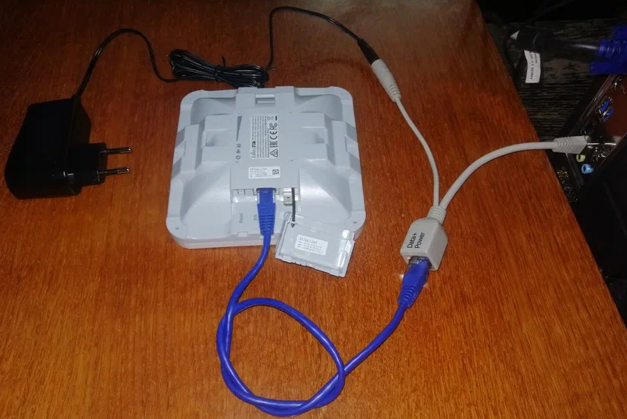

Подключаем к точке доступа патч-корд. Подаем электропитание от адаптера через переходник. Включаем переходник в ПК или сетевой роутер.

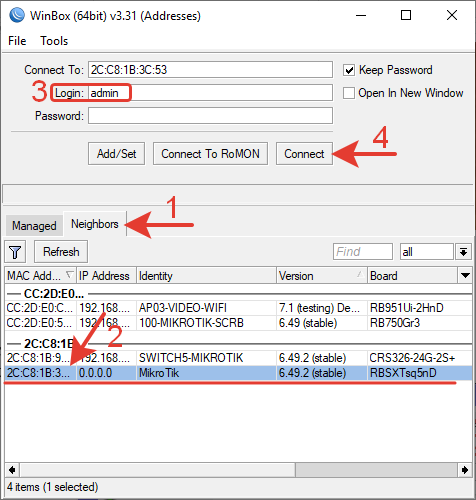

Выполним настройки через WinBox. Конфигурация сброшена на пустую (blank). Подключаемся по MAC-адресу.
Настройка безопасности беспроводного соединения.
Создадим профиль безопасности, для указания в нем метода аутентификации и пароля подключения к точке доступа.

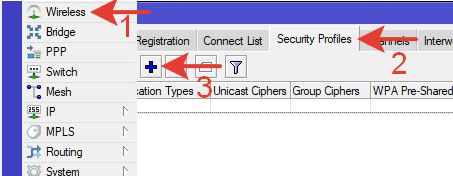

Wireless >> Security Profiles >> нажимаем синий плюс.

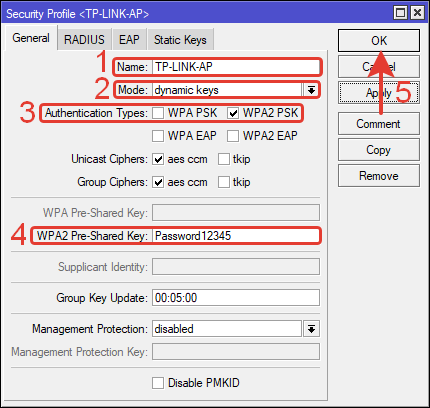

В открывшемся окне вводим настройки.
Name: TP-LINK-AP-14 – любое понятное имя латинскими буквами;
Mode: dynamic keys – режим ключей;
Authentication Type: WPA2 PSK – аутентификация с общим для всех паролем (Wi-Fi Protected Access with Pre-Shared Key)
WPA2 Pre-Shared Key: Password12345 – пароль такой же, как указывали в точке доступа.
Нажимаем кнопку «ОК» для сохранения.
Через командную строку терминала:
|
1 2 3
| /interface wireless security—profiles set [ find default=yes ] supplicant—identity=MikroTik add authentication—types=wpa2—psk eap—methods=«» mode=dynamic—keys name=TP—LINK—AP—14 supplicant—identity=«» wpa2—pre—shared—key=Password12345 |
Настройка беспроводного интерфейса.
Интерфейс первоначально выключен. Включим его после завершения настроек, чтоб не облучал.

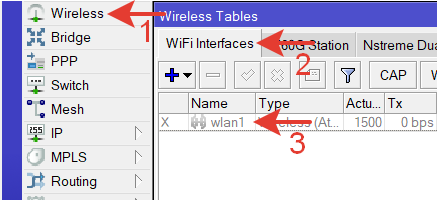

Wireless >> WiFi Interfaces >> wlan1.

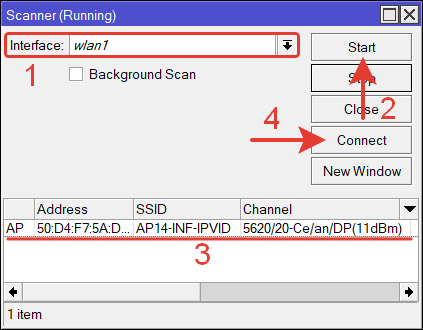

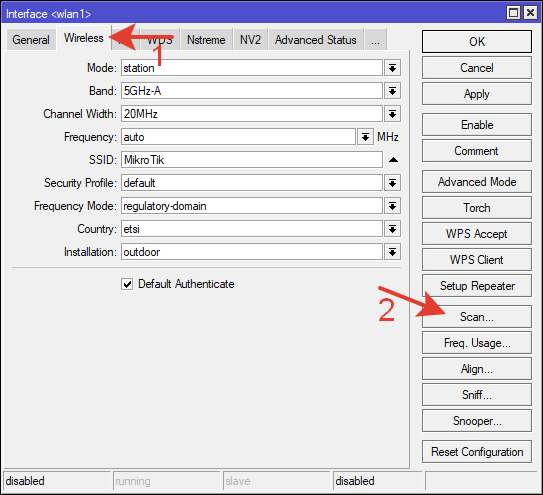

В окне настроек интерфейса переходим на вкладку Wireless и нажимаем кнопку «Scan».
Выбираем интерфейс wlan1 и нажимаем кнопку «Start». Начнется сканирование.
Через некоторое время в списке появится нужная точка доступа. Выбираем ее и нажимаем кнопку «Connect». Таким способом не понадобится вписывать имя точки доступа вручную и выбирать частоту.

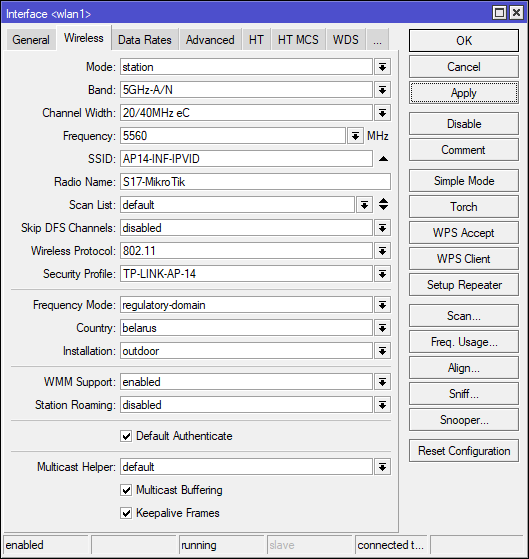

Далее выполним настройки интерфейса или проверим, чтоб они соответствовали.
Включаем расширенный режим меню интерфейса – «Advanced Mode» (кнопка в правой колонке).
Mode: Station – простой режим станции, не поддерживающий L2 и работающий со всеми беспроводными протоколами. При подключении к TP-Link нужно выбирать только этот режим.
Band: 5GHz-A/N – стандарт беспроводной передачи влияющий на скорость. Если беспроводной мост заработает в режиме A/N можно попробовать оставить только N на передатчике и приемнике.
Channel Width: 20/40MHz Ce – ширина канала. Ce означает расширение частоты в верхний диапазон на частоту следующего канала (eC – в нижний диапазон).
Frequency: 5560 – рабочая частота. Так как использовалось предварительное сканирование, частота уже определена. Возможны ручной или автоматический выборы частоты.
SSID: AP14-INF-IPVID – широковещательное имя точки доступа. Определено в результате предварительного сканирования.
Radio Name: S17-MikroTik – имя устройства в беспроводной сети.
Wireless Protocol: 802.11 – беспроводной протокол (стандарт связи). При подключении к TP-Link работает только 802.11.
Security Profile: TP-LINK-AP-14 – профиль безопасности, созданный ранее.
Frequency Mode: regulatory-domain – мощность излучения регулируется местным законодательством, для выбранного региона. Можно выбрать ручную регулировку или безлимитный вариант.
Country: Belarus – страна.
Instalation: outdoor – режим уличной точки.
WMM Support: Enabled – приоритет мультимедиа трафика над остальным (в данном случае трафик видеонаблюдения).
Если подключение будет к нескольким разным точкам доступа, то можно активировать Station Roaming. Этот режим специально предназначен для клиентских станций и работает по протоколу 800.11. Смысл его в том, что станция периодически выполняет фоновое сканирование беспроводного пространства на наличие точки доступа с более качественным сигналом и переключается на нее в случае нахождения.
Не названные настройки не изменялись и выглядят как на картинке выше.

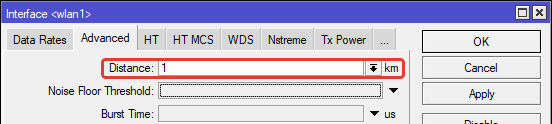

На вкладке «Advanced» изменяем расстояние до точки доступа или вообще можно ничего не менять.
Указанное расстояние добавляется в формулу, по которой рассчитывается время подтверждения доставки кадра после прошествии которого передача считается неудачной и нужно повторять отправку.
Настройка мощности.

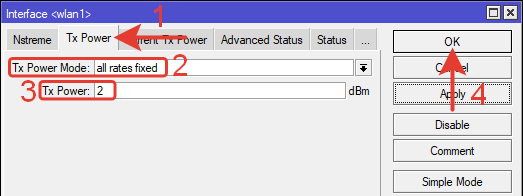

Мощность передатчика настраивается на вкладке «Tx Power».
Tx Power Mode: all rates fixed – все значения фиксированные

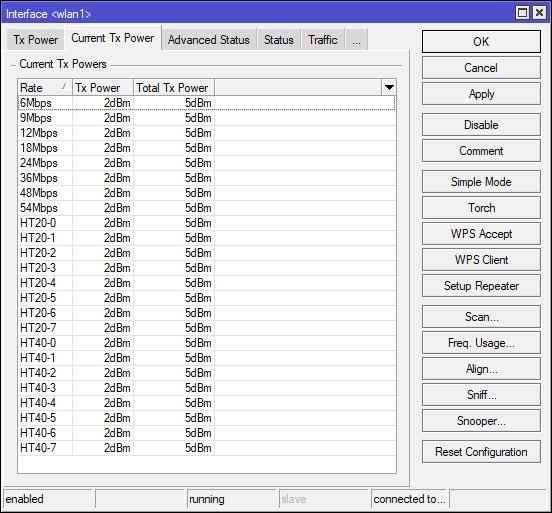

Устанавливаем значение 2 dBm для всех каналов. О том, что значение изменилось, узнается на соседней вкладке.
После того как мост заработает в реальных условиях необходимо увеличивать мощность до достижения оптимальной передачи.
Настройка интерфейса через командную строку терминала:
|
1 2 3 4
| /interface wireless set [ find default—name=wlan1 ] band=5ghz—a/n channel—width=20/40mhz—Ce country=belarus disabled=yes distance=1 radio—name= S17—MikroTik security—profile=TP—LINK—AP ssid=AP14—INF—IPVID tx—power=2 tx—power—mode=all—rates—fixed wireless—protocol= 802.11 wmm—support=enabled |
Проверка подключения.

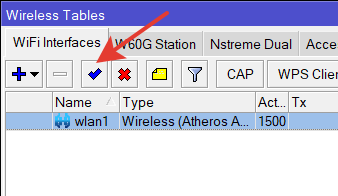

Активируем интерфейс, нажав синюю галочку на вкладке WiFi Interfaces.
Станция подключится к точке доступа или будет находиться в статусе «Searching for network». Статус расположен в нижней части окна настроек интерфейса.
Так получилось, что в таком статусе устройство висело бесконечно долго. В результате выяснения причин оказалось, что в точке доступа был установлен режим шифрования «авто» и в первую очередь станция пыталась подключиться с шифрованием WPA. А в настройках безопасности станции WPA не активирован.
При установке в точке доступа WPA-PSK и WPA2 станция начала подключатся сразу.
После этого статус сменился.
Беспроводной мост работает.
Дополнительные настройки.
Connect List.
CL – обеспечивает подключение станции только к указанной точке доступа. Если точек доступа несколько и в случае отключения одной из них CL помогает осуществить переход к следующей доступной точке.

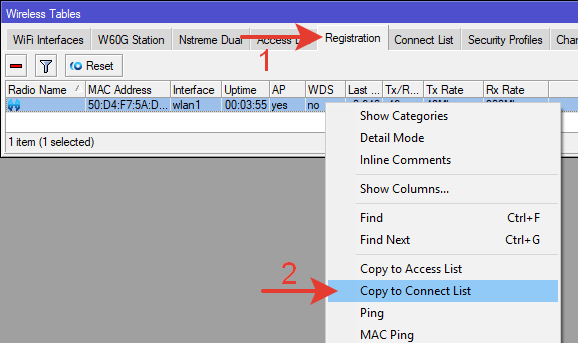

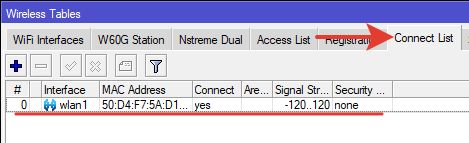

Для добавления правила в «Connect List» переходим на вкладку «Registration». Нажимаем правой кнопкой мыши на точку доступа из списка и выбираем строчку «Copy to Connect List».
Точка доступа появится в списке «Connect List».
Настройки локальной сети.
На клиентской стороне станция будет создавать отдельную проводную локальную сеть. Для этого нужно настроить локальный интерфейс, DHCP для пользователей, DNS, NAT и некоторые другие настройки. Все это представлено в виде текстовых команд в прикрепленном файле. Так же можно воспользоваться базовой настройкой роутера для локальной сети.
На стороне точки доступа в локальной сети в роутере настроен firewall, который контролирует трафик в Интернет. Если схема подключения другая и выход в Интернет не контролируется вышестоящим оборудованием, то нужно настроить хотя бы базовый набор правил фаервола в роутере-станции.
Так же по причинам безопасности рекомендуется сменить учетную запись админа и определить сервисы и IP-адреса, с которых разрешен вход в микротик.
Размещение в рабочее положение.

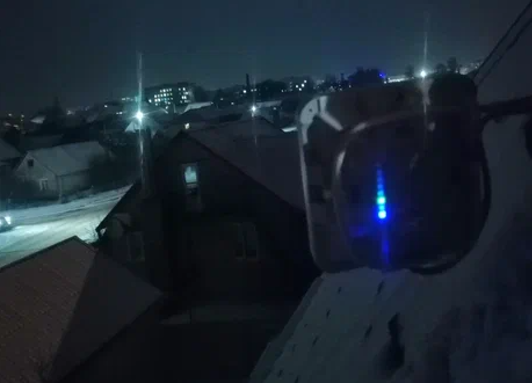

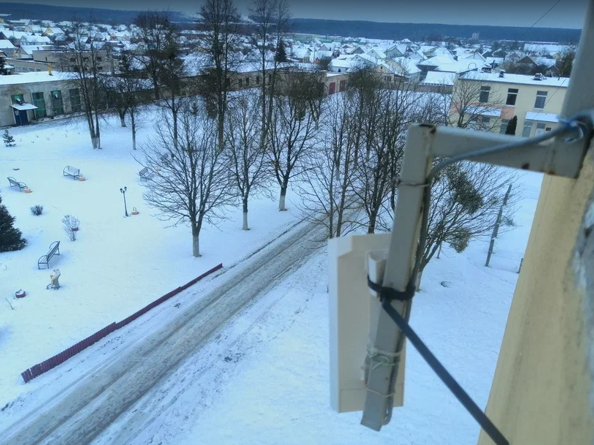

Точка доступа прикреплена к стене здания на уровне четвертого этажа.
Направление выбрано примерное. Ответную сторону не видно, она где-то в дали, в частном секторе.
Выбрано среднее значение усиления мощности передатчика – 8дБм. По результатам тестов соединения это значение можно изменять для достижения оптимального качества.
Клиентская станция смонтирована на уровне третьего этажа. Так же примерно направлена в сторону точки доступа.
На фото немного левее центра видна многоэтажная постройка. На ней висит точка доступа. Расстояние между устройствами около 1км.

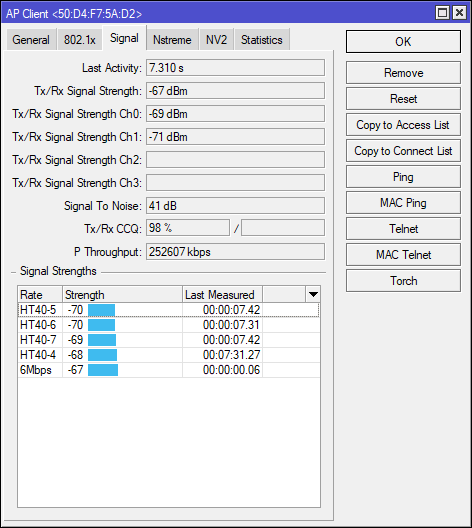

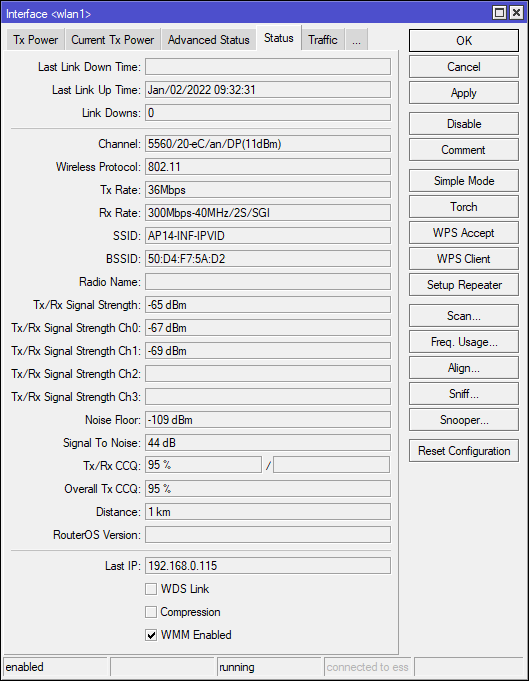

В настройках интерфейса на вкладке Status отображается статус соединения.
Усиление мощности передатчика станции установлено на 8dBm.
Tx/Rx CCQ (Client Connection Quality):95% — качество клиентского соединения.
При уменьшении мощности до 5dBm CCQ снизилось на 10%.
Статус соединения так же можно смотреть в меню «Registration»
Скорость соединения.

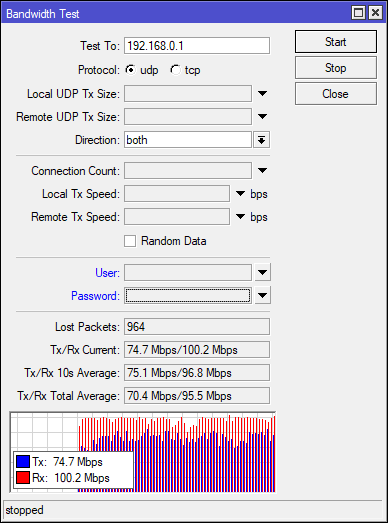

Bandwidth Test между станцией и роутером MikroTik на стороне локальной сети точки доступа показывает скорость передачи и приема в районе 100Мбит/с. Иногда скорость снижается до 70-80Мбит/с.

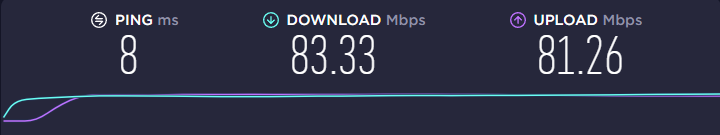

Тест скорости через сервис в Интернете.
По тарифному плану 100Мбит/с.
Настройки завершены, соединение с Интернетом работает, пользователи довольны.
