Прозрачный прокси-сервер, часто называемый просто “прозрачным прокси”, – это прокси-сервер, который перехватывает сетевой трафик, не требуя никаких настроек или действий со стороны клиента.
Он “прозрачен” в том смысле, что клиент зачастую даже не подозревает о его присутствии.
Далее мы более подробно рассмотрим, что такое прозрачный прокси-сервер и как он функционирует: Читать
@dushnila
Есть MikroTik. На нём выход в интернет и 2 VPN подключения.
Условно Локация 1 и Локация 2.
Нужна возможность определённые FQDN отправлять в интернет через разные удалённые шлюзы.
При этом чтобы конечный сайт думал что к нему подключатся с удалённого шлюза. Читать
{
:local lists {"Port-Scanners"}
:local export "port-scanners"
:local file "/ip firewall address-listn"
:foreach i in=$lists do={
:set $file ($file . "remove [find list="" . $i . ""]n")
:foreach j in=[/ip firewall address-list print as-value where list=$i] do={
:set $file ($file . "add list="" . ($j->"list") . "" address="" . ($j->"address") . ""n")
}
}
:if ([/file print count-only where name=$export] = 0) do={
/file print file=$export
:delay 2
/file set $export contents=$file
}
}файл сразу готов для импорта командой
/import port-scanners.txt
As the telecommunications industry becomes more competitive, local ISPs need to find ways to stay ahead of larger telcos and offer services that meet the changing demands of their customers. One of the solutions to this challenge is to implement TR-069 ACS server to help streamline network management, reduce costs, and increase efficiency. Читать
MikroTik Hotspot is an awesome service to run a captive portal network. You can run a public Wi-Fi network, Hotel Network, Airport network, CAMP Wi-Fi network, Shopping Mall Network and so on using MikroTik Hotspot and even can monetize your network for earning if you use Hotspot Billing Software like GalaxyRAD which is specially designed for MikroTik Hotspot network.
GalaxyRAD helps to monetize your any network providing online payment gateway as well as integrating voucher-based system. It also helps to automate your Hotspot/Captive Portal System. GalaxyRAD is a cloud-based RADIUS application and there is no need to have public IP address in your MikroTik Router if you want to integrate your Hotspot Server with GalaxyRAD. So, it is possible to integrate any network with GalaxyRAD Billing Software.
MikroTik Hotspot configuration in RouterOS 7 is so easy. Following some easy steps, we can build a captive portal network with MikroTik Hotspot Server. In my previous article, I discussed how to configure MikroTik RouterOS 7 from the very beginning. In this article, I am going to show how to configure MikroTik Hotspot in RouterOS 7.
Network Diagram for MikroTik Hotspot Network
We will configure MikroTik Hotspot Server according to the following network diagram where the MikroTik Router is acting as a Hotspot Server and an AP is being used to connect wireless devices to this Hotspot Server.
When a wireless device will be connected to this Hotspot network using network SSID, it will be redirected to the hotspot login page for authentication. Using username and password, a device can be authenticated and can get internet.

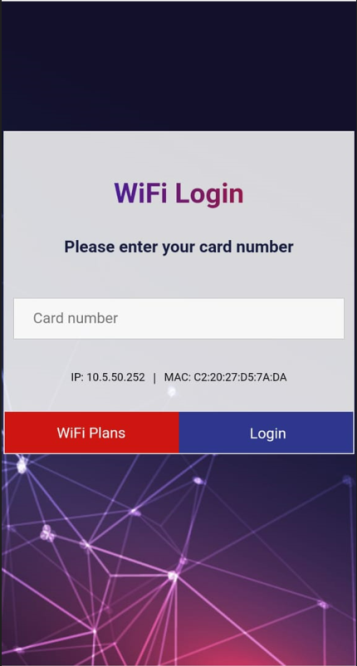

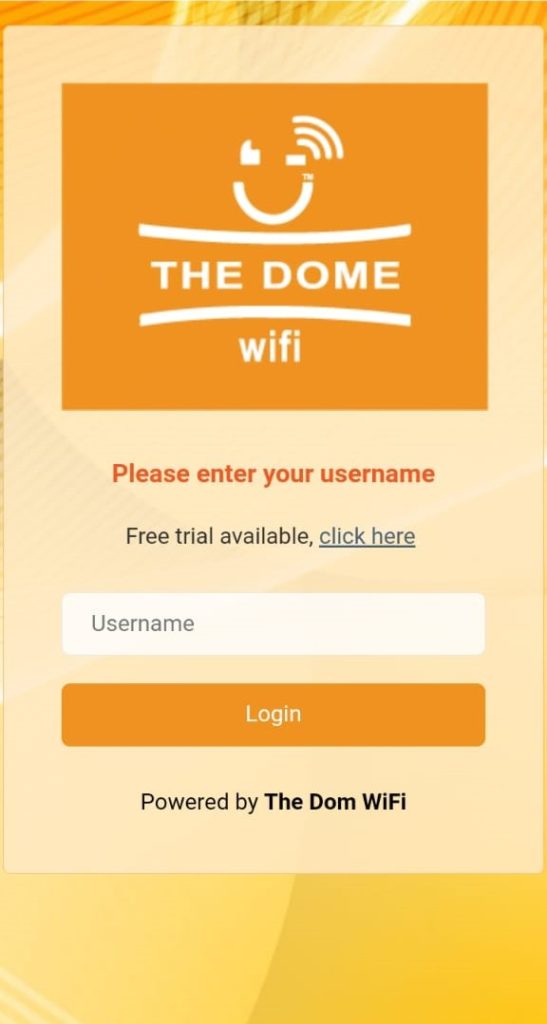

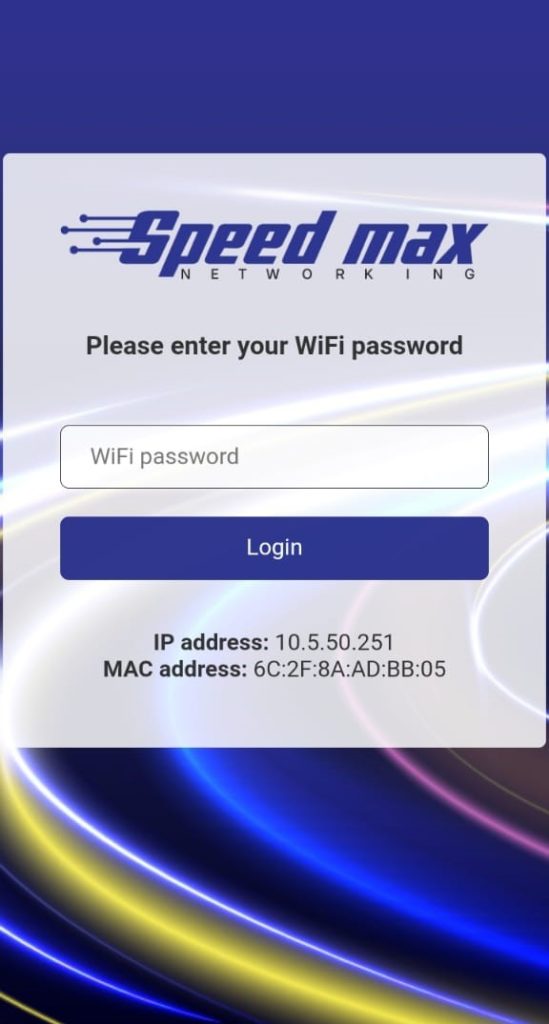

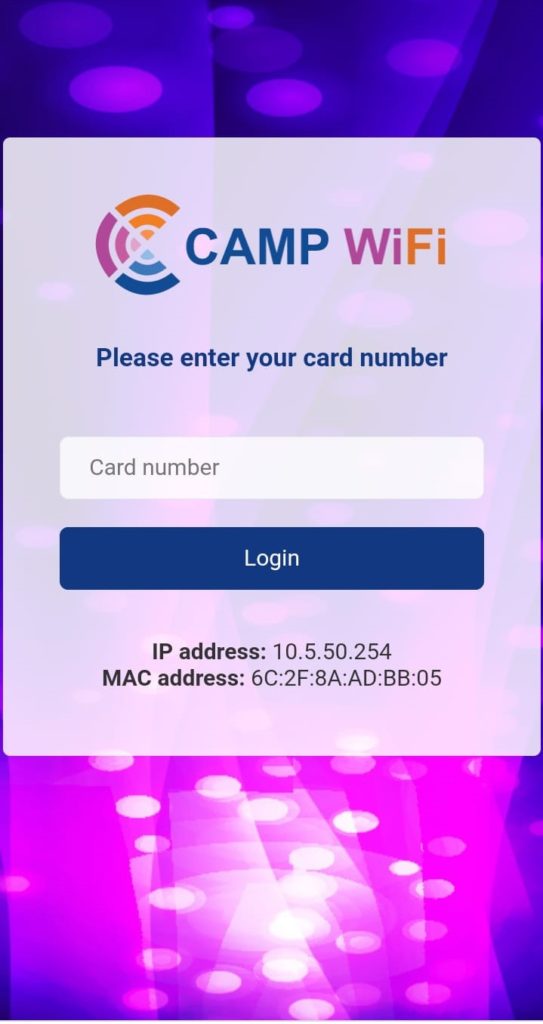

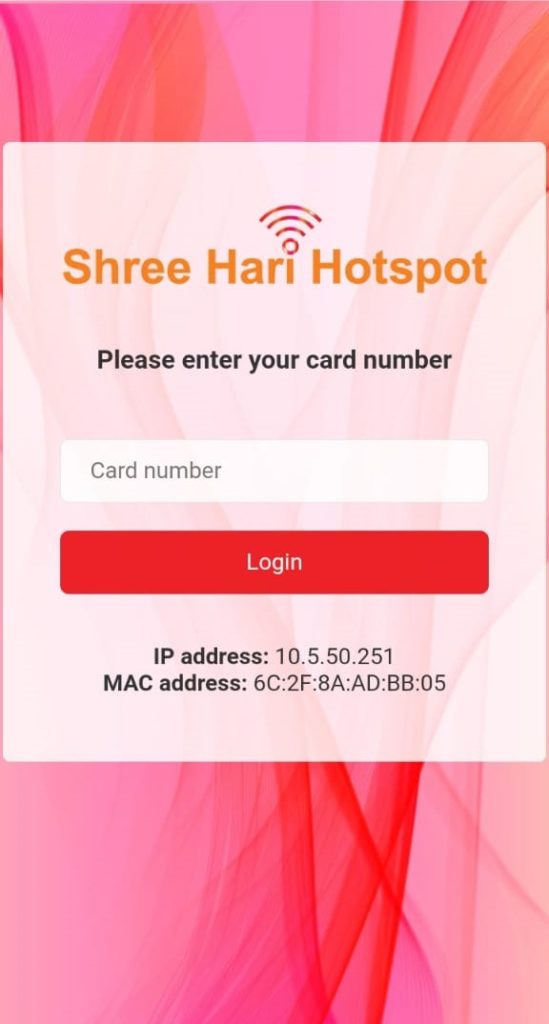

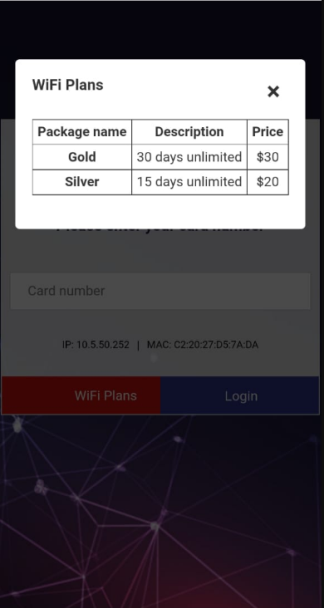

In this network, I have also shown the position of a GalaxyRAD cloud-based application. If we use GalaxyRAD Billing Software, the connected device will be redirected to the portal login page where a user can put his voucher/card number for authentication or even he/she can buy a package using online payment gateway and can use internet service automatically.
Before start to configure Hotspot Server, we must have WAN configured so that MikroTik Router has internet accessibility. If you are new to MikroTik Router configuration, feel free to study MikroTik Router first time configuration guide line and then follow this article.
I hope, you have also configured your LAN gateway and LAN block. For simplicity, I am assuming the LAN gateway – 192.168.0.1/24 and the LAN interface – ether2. Hence, the LAN block will be 192.168.0.0/24.
To configure Hotspot in MikroTik RouterOS, follow the following steps.
Choose the interface on which you want to setup Hotspot Server. We can install Hotspot Server on each interface of MikroTik Router. For our demo configuration, we are using ether2 port. So, choose your desired ether port and then click Next button.
It will now ask to provide the Gateway of the Hotspot network. By default, the provided LAN gateway will be assigned and we want to keep it. So, there is no need to change. It will also keep checked the Masquerade Network. If you have not yet masqueraded this network, keep checked it otherwise uncheck it and click Next button.
It will now ask to provide Address Pool from where users of the network will get IP address. By default, it will assign all the addresses in your LAN block without the LAN gateway. If require, can change the IP range according to your demand. Click the Next button.
It will now ask to provide SSL certificate for your DNS Name that will be assigned in the upcoming step. For the production network, we should have an SSL certificate for our DNS Name otherwise there will arise a lot of issues. But for demo network, we can skip this step. So, click the Next button.
We will use no SMTP server for our Hotspot Network even we can skip this step in the production network. So, click the Next button.
We can now provide one or more DNS Servers for our Hotspot Network. Here, we are using Google’s DNS Server for simplicity. If you have own DNS Server, can use that here. Click the Next Button.
Now it is time to provide DNS Name. For a professional Hotspot network, we should provide a valid DNS Name and should have an SSL Certificate for this DNS Name. For this demo network, I am using wifi.systemzone.net. It is my valid domain name. So, I can generate an SSL certificate for this DNS Name if a I require. Providing your DNS Name, click the Next button.
It will now ask to create the first Hotspot User that can be used to authenticate any device. For simplicity, I am providing admin and a simple password. Click the Next button.
Hotspot Setup will now be completed and you will find a successful message like the above image.
After completing Hotspot Setup, connect any device to the LAN network with RJ45 cable or connect any AP and setup SSID and then connect a Wi-Fi device. If everything is OK, you will now get the hotspot login page like the below image. If the login page does not appear automatically, browse any website without Google, Facebook and YouTube or type wifi.systemzone.net from the Browser’s URL bar.
Now if we provide the admin user credentials that we created while setting up Hotspot Server, the admin user will be authenticated and can get internet access. As soon as the user will be connected, a status page will be shown showing user details like the below image.
If we see the Hotspot Hosts list, we can see that the Host has been connected and an active flag will be shown at the beginning of the Host list.
So, our Hotspot configuration is done. Now create any user from Users tab and let it connect. Your desired user will now be connected and can access internet through your Hotspot Server.
This is the beginning of MikroTik Hotspot Journey. Now you can change the login template according to your business, you can apply voucher-based authentication system or even you can apply online gateway payment system to automate your Hotspot system and revenue using a powerful RADIUS based application like GalaxyRAD – WISP Automation and Billing Software.
How to configure MikroTik Hotspot Server in RouterOS 7 has been discussed in this article. I hope, you will now be able to configure MikroTik Hotspot Server for your network and can run a smooth Captive Portal System. However, if you face any confusion, feel free to discuss in comment or contact me from Contact page. I will try my best to stay with you.
В процессе модернизации ЛВС в нашей организации возникла необходимость подключить к серверу компьютеры, находящиеся в корпусах на расстоянии 200м и 300м от серверной. Кабель UTP витая пара на таких расстояниях не работает без усиления сигнала. Поэтому решено было использовать опто-волоконные линии передачи данных, о чем и будет описано на этой странице.
Бюджет проекта был не большой, поэтому использован самый простой вариант монтажа оптики – без кроссировочной панели. Опто-волокно подключается через оптические модули напрямую в главный коммутатор и таким же способом подключается в коммутаторы в корпусах. Линии являются опто-волоконными патч-кордами большой длины. Предполагалось, что передача данных будет проходить на скорости не менее 1Гбит/с.
По результатам работ были выявлены некоторые недостатки получившейся системы. Если кто-нибудь будет использовать данное описание для своего проекта сети, учтите отмеченные ошибки.
Опто-волокно.
Выбран кабель LC/UPC-LC/UPC-657A1-DX 3.0mm LSZH. Две бухты 200м и 300м.
LC – тип коннекторов.
UPC – тип полировки волокна в коннекторе.
G657 – тип волокна (одномодовое).
A1 – класс волокна (не чувствительно к изгибам радиусом более 10мм).
DX – дуплекс.
3.0mm –диаметр оболочки.
LSZH – материал оболочки (мало дымящий).
Маркировка на кабеле.
Коннекторы.
Кабель состоит из симплексного опто-волоконного проводника, т.е. по нему ведется передача в одну сторону. Так как кабель сдвоен, то по одному проводу сигнал идет в одну сторону, а по другому – в другую. Получается что конструкция одного проводника симплексная, но кабель в целом – дуплексный, потому что он может одновременно вести прием и передачу.
Одномодовый кабель – значит он может распространять только один луч (волну, моду) света. Многомодовый – соответственно много лучей по одному кабелю.
Одномодовый кабель может передавать сигнал на расстояния большие (от 500м), чем многомодовый с меньшим количеством ошибок. В роли передатчиков сфокусированные лазеры. Многомодовые кабели используют на небольшие расстояния (до 500м) и часто внутри зданий. У них больше диаметр световых волокон, а для передачи используются светодиоды и не требуется узкая лазерная фокусировка. Однако, в нашем случае был закуплен одномодовый кабель, потому что у поставщика другого не было на момент выполнения проекта. В альтернативных условиях для подобных целей нужно рассматривать вариант многомодового кабеля. Так же следует исходить из расчета стоимости и других местных обстоятельств. Многомодовый кабель стоит дороже, чем одномодовый.
Оптические-модули.
SFP (Small Form-factor Pluggable) — промышленный стандарт модульных компактных приёмопередатчиков (трансиверов), используемых для передачи и приема данных в телекоммуникациях по технологии Ethernet через опто-волоконные линии (в данном случае).
Были закуплены два вида SFP-модулей на скорость 1Гбит/с и 10Гбит/с. Сперва купили два гигабитных модуля, убедились, что система работает, потом купили 10-ти гигабитные модули.
Модули на 1Гбит/с — OPL-SFP-LH-10 – максимальная скорость передачи 1,25Гбит/с. LH – Long Haul (разновидность модулей на дальние дистанции).
Стандарт, по которому работает модуль – 1000BASE-LX. Максимальная скорость передачи данных у этого стандарта 1Гбит/с.
Модули на 10Гбит/с — OPL-SFP+LR-10– максимальная скорость передачи 10Гбит/с. LR — Long Range (дальняя дистанция).
Оба типа модулей предназначены для работы с одномодовыми оптическими линиями с рабочей длинной волны 1310нм. Максимальная длинна линии до 10км.
Интерфейс LC DUPLEX т.е. в одном модуле два разъема для подключения двух проводов.
Торговая марка OPL была выбрана потому что, в наличии были только эти модули на момент проведения закупки.
Стандарт – 10GBASE-LR/LW – 10Гбит/с.
Коммутаторы.
Главный коммутатор в нашей ЛВС — CRS326-24G-2S+RM. В нем есть два разъема для подключения модулей SFP и SFP+. Этот коммутатор работает в сети уже давно и специально под оптику не подбирался.
В роли ответного коммутатора на другой стороне одной из линий был закуплен еще один такой же CRS326-24G-2S+RM.
В заявленных характеристиках указана поддержка модулей и скорость 10Гбит/с. На более глубоком уровне анализ не проводился, но в этом и оказалась ошибка. При рассмотрении блок-диаграммы этого коммутатора (с сайта MikroTik) можно заметить, что подключение процессора происходит с максимальной скоростью всего 1,3Гбит/с.
В нашей сети коммутатор работает с RouterOS, обработка трафика проходит через мосты и процессор и скорость 10Гбит/с не достижима в этих условиях. По этой причине модули на 10Гбит/с не могут полностью раскрыть свои возможности.
На второй линии использовали существующий ZYXEL GS1900-48, в котором так же есть разъемы для SFP-модулей.
Максимальная возможная скорость в этом коммутаторе 1Гбит/с. (www.zyxel.com)
Для всех коммутаторов модули подошли и заработали.
Монтажные работы.
Это наиболее трудоемкая часть. На монтаж одной линии 200м потребовался полный рабочий день. На линию 300м – два дня. Работы выполнялись внутри здания. Кабель размещен за подвесным потолком «Армстронг» в металлических лотках для ЛВС. Для работы требуется минимум два человека, стремянка, перфоратор.
Для защиты от механических повреждений кабель был помещен в ПВХ гофрированную трубку диаметром 20мм.
Концевики закручены изолентой на время монтажа. Так как кабель сдвоен, два концевика вместе не влезают в гофру. Пришлось разделять кабеля и связывать концевики со смещением. Альтернативный вариант – выбрать гофру диаметром 22мм или более, но в этом случае нужно бурить большие отверстия в стенах и перекрытиях между этажами сверлом D22мм, что так же не очень приемлемо.
Кабель и гофру пришлось размотать по всей длине и потом засунуть одно в другое.
Кабель длинной 300м в помещении размотать не получилось. Поэтому его разложили на улице. Потом засунули в гофру.
Кот пришел помогать и поправлял гофру лапой.
В итоге гофру с оптикой намотали на картоновую коробку.
Далее эту бухту разложили в здании за потолками.
В процессе укладки гофра имеет свойство запутываться, особенно при больших объемах.
В одном месте пробили электрические провода в стене. Подобные факторы нужно учитывать при выполнении работ.
Не желательно делать острые углы изгибов кабеля.
Возле распределительных шкафов остался запас опто-волокна 20-30м. Так как отрезать запас невозможно в виду заводской обжимки коннекторов, он был оставлен и уложен за потолком. Опто-волоконные линии не боятся запасов, а характеристики сигнала при таких длинах ухудшаются незначительно.
Подключение оборудования.
Оптические модули можно вставлять «на горячую», не выключая оборудования.
Порядок подключения проводов имеет значение. В серверной провода подключены в коммутатор по порядку 1-2.
В ответном РШ провода подключаются наоборот 2-1. Это связано с изменения направления прием-передача.
После включения линк сразу показал 10Гбит/с между двумя MikroTik CRS326.
Между MikroTik и ZYXEL для модуля 1Гбит/с передача данных тоже заработала.
В меню ZYXEL можно проверить отображение оптического линка.
Отображение интерфейса с модулем 1Гбит/с (коммутатор в серверной).
Отображение интерфейса с модулем 10Гбит/с (коммутатор в серверной).
Когда в серверной поломался кондиционер, температура модулей доходила до 53С.
Отображаемое значение статуса соединения 10Gbps. Реальную ситуацию может показать только тест скорости передачи данных.
Тесты скорости.
Bandwidth Test.
Первый тест проводился средствами RouterOS в микротиках (Tools >> Bandwidth Test).
Прием и передача, протокол UDP, оптика с 10-ти гигабитными модулями.
Передача (send): ~600Мбит/с
Прием (receive): ~800Мбит/с
Очевидно, что до гигабита не дотягивает. Большая потеря пакетов.
Прием и передача, протокол TCP.
В этом случае скорость совсем низкая и в разных направлениях держится на уровне 100Мбит/с.
При подсоединении этого роутера с другим через прямой медный патч-корд длинной 1м тест скорости показывал примерно такие же значения. Возможно что-то с роутером.
В последствии выяснилось, что в роутере были включены 30-40 правил firewall, которые могут снижать скорость. С отключенными правилами тест не проводился.
Копирование файла.
Еще один тест был проведен в виде копирования большого файла из сервера в сетевое хранилище через опто-волоконную линию.
Копирование происходит со средней скоростью 35-40 МБ/с.
40Мбайт/с = 320Мбит/с. Протокол TCP. Правила firewall включены.
При этом процессор роутера загружается на 100%.
Btest для Windows.
Тест скорости можно провести с помощью программы btest.exe, которая скачивается с сайта MikroTik.
В тесте участвовали два произвольно выбранными ПК между опто-волоконной линией. На одном ПК программа запущена в качестве сервера, на втором ПК – в качестве клиента.
На ПК-1 активируем сервер, указываем логин и пароль.
В ПК-2 на клиенте указываем адрес сервера, логин, пароль.
Чтоб btest показывал корректные значения нужно указывать лимиты Local Tx Speed и Remote Tx Speed. При нулевых значениях тест не работает.
Получены значения в районе 100Мбит/с на 10-ти гигабитной трассе, протокол TCP.
С протоколом UDP в каждую сторону по очереди примерная средняя скорость 400-500Мбит/с.
При проведении этого теста компьютеры подключены к сети не напрямую в роутеры с модулями SFP, а через дополнительные коммутаторы и витые пары utp. Порты находятся в разных мостах. Эти факторы могут вносить дополнительные потери.
iPerf тест.
Скачать ПО можно по ссылке.
Работа происходит через командную строку.
ПК-1 192.168.6.80 сервер — ожидает трафик.
Запускаем сервер.
|
1
| d:iperfiperf3.exe —s |
ПК-2 192.168.5.4 клиент — передает трафик.
Запускаем.
|
1
| d:iperfiperf3.exe —c 192.168.6.80 |
Программа проводит ряд измерений и выводит результат. Протокол TCP. Тестирование проводилось на трассе с SFP-модулями 10Гбит/с.
Для измерения скорости в обратном направлении нужно добавить в команду на клиенте ключ –R (Reverse mode).
|
1
| d:iperfiperf3.exe —c 192.168.6.80 —R |
Скорость на трассе с 1-гигабитными модулями почему-то оказалась примерно такой же, как в тестах выше – около 300Мбит/с.
Итог:
Вопрос по созданию локальной сети на 200м и 300м решен с приемлемыми затратами.
Опто-волоконный кабель и SFP-модули можно было выбрать и получше. Но фактор централизованной закупки в очень ограниченный срок все решил.
Выводы по скорости сводятся к тому, что у оборудования есть 1-гигабитные или 10-ти гигабитные интерфейсы, но реальная скорость, с которой они могут передавать трафик, гораздо меньше. Скорость определяется не только оптикой, но и другими дополнительными факторами: порты в разных бриджах роутера, мощность процессора роутера, правила в firewall и QoS, сетевой уровень, протокол, доп. оборудование на трассе, прочий трафик и нагрузка в рабочей сети. Скорее всего при работе в режиме коммутатора с SwitchOS только на канальном уровне скорости были бы близки к заявленным производителем.
CRS326-24G-2S+RM с RouterOS не очень подходит для роли роутера с большой нагрузкой. По его стоимости он вполне нормально работает, хотя не дотягивает до желаемых результатов. Для достижения более высоких скоростей передачи данных нужно выбирать оборудование за гораздо большую стоимость.
В организацию закупили новый роутер CCR2004-16G-2S ROSv7 only. Подключение интерфейса для SFP+10Gbit/s по автосогласованию.
Тест скорости средствами ROS показывает 1Гбит/с в любом направлении для UDP (немного меньше для TCP) и далее упирается в загрузку процессора роутера на ответной стороне.
На ответной стороне CRS326. Для него тестовый трафик проходит по цепочке INPUT и соответственно в этом участвует процессор, который работает на пределе возможностей. Для проверки скорости линии 10Гбит/с нужно за роутером CRS326 подключить устройство с портом 10Гбит, трафик для CRS326 станет FORWARD и тест покажет реальную скорость по опто-волокну. Пока такой возможности для проведения теста нет.
Файлы в сети между компьютерами пользователей с одной стороны и сервером с другой стороны опто-волоконной линии начали копироваться с максимальной скоростью портов оконечного оборудования 1Гбит/с. Работать стало комфортнее, гигабайты данных загружаются за несколько минут.
