MikroTik — Netinstall.

Netinstall – это программное обеспечение для ОС Windows, способное восстановить поврежденную RouterOS (операционную систему MikroTik) путем переформатирования жесткого диска роутера и загрузки в него новых файлов прошивки. Выполним восстановление на примере одного из роутеров RB750Gr3 нашей ЛВС.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.

1.Скачиваем актуальную версию Netinstall с официального сайта MikroTik.



2. Скачиваем с этой же страницы последнюю стабильную версию прошивки (Main package).



3.Настраиваем сетевой адаптер компьютера, с которого будем работать.

-в свойствах  сетевого адаптера указываем  IP-адреса, как на картинке ниже;

-отключаем все другие сетевые адаптеры, кроме того, через который будем подключать MikroTik;



4.Запускаем Netinstall на компьютере, с которого будем работать. Программа не требует установки. Откроется окно, как на картинке ниже.



5.Нажимаем кнопку Net booting.



6.В открывшемся окошке Net booting:

-отмечаем галочкой Boot Server enabled;

-вводим IP-адрес роутера;

-нажимаем ОК.



7.Соединяем первый порт роутера и сетевой адаптер компьютера патч-кордом напрямую, без промежуточных устройств.



8.Нажимаем и удерживаем внутреннюю кнопку RES на передней панели роутера, затем подаем питание.

Удерживать кнопку RES нужно 15-18сек. (индикатор USR загорится, начнет мигать, перестанет мигать, погаснет совсем)

Отпускаем кнопку RES.

Роутер издаст одиночный звуковой сигнал, после этого он появится в списке устройств Netinstall.



9.Устанавливаем прошивку. Для этого:

-отмечаем роутер в списке;

-выбираем место хранения прошивок кнопкой Browse,

-отмечаем нужную прошивку;

-нажимаем кнопку Install.

*установленная галочка Keep old configuration сохранит конфигурацию роутера, галочка Apply default config — применить дефолтную конфигурацию, галочка Configure script —  применить скрипт после переустановки, либо можно указать необходимые IP, маску, шлюз



10.Ожидаем время установки.

Кнопка Install станет кнопкой Reboot. Роутер перезагрузится сам или после нажатия кнопки Reboot.



11. Подключаемся к роутеру через WinBox (логин admin, без пароля), выполняем настройки или загружаем конфигурацию из резервной копии.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.



2020-11-05T08:57:30
Настройка ПО

Объединение двух ЛВС через MikroTik.

Это описание немного сокращено в 2021г чтоб акцентировать внимание на рассматриваемой теме.

Есть роутер микротик и две ЛВС. Выполним настройки так, чтоб компьютеры обменивались пакетами на сетевом уровне и имели доступ в Интернет.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.



Использован MikroTik RB750Gr3 с прошивкой 6.49.

В разъем №1 подключаем провод от внешней сети (Интернет).

В разъем №2 подключаем провод от  коммутатора ЛВС 8.

В разъем №3 подключаем провод от коммутатора ЛВС 9.

В сетевых адаптерах компьютеров сетей установлено получение IP-адреса по DHCP.

Внешний IP-адрес для выхода в Интернет прилетает так же по DHCP.

 Порядок действий.

1.Подключение к роутеру, сброс конфигурации.

2.Назначение адресации для портов (LAN).

3.Настройка внешнего IP-адреса (WAN).

4.Создание DHCP сервера.

5.Правило NAT для доступа в Интернет.

6.DNS



1.Подключение к роутеру, сброс конфигурации.

Подключаемся через WinBox по MAC-адресу.

Сбрасываем конфигурацию роутера на пустую (blank).

No Default Configuration — не оставлять дефолтную конфигурацию;

Do Not Backup — не делать резервную копию перед сбросом конфигурации.

Через командную строку терминала.



!!! Следует помнить, что удаляя базовые настройки, удалятся параметры безопасности. Если роутер будет работать шлюзом в Интернет необходимо настроить параметры безопасности (интерфейсы доступа, учетные записи, фильтры и прочие настройки).

Подключаемся к роутеру еще раз по MAC-адресу.

2.Назначение адресации для портов (LAN).

Для порта ether2 назначим IP-адрес 192.168.8.1

Для порта ether3 назначим IP-адрес 192.168.9.1

Каждый порт будет «смотреть» в свою сеть.

IP >> Addresses >> Нажимаем синий плюс >> В окне New Address вводим параметры:

Address: 192.168.8.1/24

Network: 192.168.8.0

Interface: ether2

Нажимаем кнопку «ОК».



Точно так же назначаем адрес второму порту с данными сети 9.

В результате в окне Adress List должны появится два адреса.



Через командную строку терминала:





3.Получение внешнего IP-адреса.

Назначим получение внешнего IP-адреса для доступа в интернет по DHCP через первый порт роутера.

IP >> DHCP Client >> Нажимаем синий плюс >> В окне New DHCP Client настраиваем:

Interface: ether1

Нажимаем кнопку «ОК».

Настройка Add Default Route: yes — установлена изначально, не изменяем ее чтоб автоматически создался маршрут для выхода в интернет.

В результате в окне DHCP Client появится строка с интерфейсом ether1 к которому через некоторое время присвоится внешний IP провайдера.

Через командную строку терминала:



Следует отметить, что в данном случае провайдером, раздающим интернет, является вышестоящий роутер сети нашей же организации. По этой причине отсутствуют пароли и прочие необходимые средства авторизации и доступа. В случае предоставления доступа в Интернет на платной основе через PPPoE или при выдаче статического IP-адреса провайдером по договору или еще какие-то варианты подключения, необходимо настраивать подключение в Интернет на роутере по отдельной инструкции, для каждого случая разной.



4.DHCP сервер.

Настроим сервер, для динамической раздачи IP-адресов в сетях.

4.1 Укажем сети для DHCP-сервера.

IP >> DHCP Server >> Вкладка Networks >> Нажимаем синий плюс.

В открывшемся окне DHCP Network вводим параметры:

Address: 192.168.8.0/24

Gateway: 192.168.8.1

DNS Servers: 192.168.8.1

Нажимаем кнопку «ОК».



Точно так же создаем сеть по адресу 192.168.9.0/24.

В результате в окне DHCP Server на вкладке Networks появятся две сети.



Через командную строку терминала:





4.2 Пул адресов, которые будет раздавать DHCP сервер.

IP >> Pool >> Нажимаем синий плюс >>В окне NEW IP Pool вводим параметры:

Name: LAN8

Addresses: 192.168.8.2-192.168.8.254

Нажимаем кнопку «ОК».

Точно так же создаем Пул для сети 9.

В результате в окне IP Pool появятся два Пула раздаваемых адресов для каждой сети.

Через командную строку терминала:





4.3 Создадим DHCP-сервер.

IP >> DHCP Server >> Нажимаем синий плюс >> Вводим параметры:

Name: dhcp1

Interface: ether2

Address Pool: LAN8

Нажимаем кнопку «ОК».



Повторяем действия и создаем DHCP сервер для сети 9.

В результате в окне DHCP Server можно увидеть созданные сервера.

Через командную строку терминала:





5.Правило NAT для доступа в Интернет.

IP >> Firewall >> Вкладка NAT >> Добавляем правило нажав синий плюс.

В открывшемся окне вводим параметры на вкладке General:

Chain: srcnat

Out.Interface: ether1

Нажимаем кнопку «Apply».

Переходим на вкладку Action.

На вкладке Action:

Action: masquerade

Нажимаем кнопку «ОК».

Через командную строку терминала:



Другие правила при такой конфигурации не нужны. Если в процессе работы будет настраиваться брандмауэр и появятся различные запрещающие правила, то для того, чтоб трафик между сетями не блокировался можно добавить два правила в Filter Rules и расположить их вверху списка.





6.DNS

IP >> DNS

Servers: 8.8.8.8 — публичный DNS гугл (или любой другой публичный DNS или адрес который сообщит провайдер или вообще ничего при автоматическом получении)

Dynamic Servers: 192.168.0.1 — DNS который автоматически прилетает от вышестоящего роутера.

Allow Remote Requests — отмечаем галочкой (разрешение на обработку удаленных запросов, чтоб наш роутер отвечал на DNS запросы от пользователей ЛВС)

Через командную строку терминала:





Перезагружаем роутер, для актуализации IP-адресов раздаваемых по DHCP во все компьютеры.

Или обновляем IP-адрес через командную строку каждого компьютера:



Проверяем ping между компьютерами в разных сетях.

Из сети 8 в сеть 9.

Из сети 9 в сеть 8.

Если ping не проходит нужно приостановить защиту антивируса или отключить брандмауэр на тестируемых компьютерах.

На всякий случай трассировка (для неверующих).

Из сети 8 в сеть 9.

Из сети 9 в сеть 8.

Проверяем доступ в Интернет из обоих сетей. Интернет работает.

Посмотрим что в маршрутах. IP >> Routes.

Все маршруты динамические.

DAS — dynamic, Active, Static

DAC — dynamic, Active, Connected

1-для выхода в интернет, 2-внешняя сеть от вышестоящего роутера, 3 и 4 маршруты в локальные сети

Вся конфигурация в одном файле.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.





2020-11-03T13:02:55
ЛВС

Mikrotik DNS и DHCP для Active Directory

В версии 6.47 RouterOS Mikrotik наконец добавил возможность заводить в DNS разные типы записей — CNAME, FWD, MX, NS, NSDOMAIN, SRV и TXT (раньше были только А- и АААА-записи). А это значит, что теперь роутер можно использовать в качестве DNS для домена Active Directory с возможностью переноса на него и DHCP-сервера тоже.

Читать →

Настройка EoIP MikroTik, быстрый VPN туннель на L2

Ethernet over IP (EoIP) Tunneling — это протокол MikroTik RouterOS, который создает туннель Ethernet между двумя маршрутизаторами поверх IP-соединения. Туннель EoIP может работать через туннель IPIP, туннель PPTP или любое другое соединение, способное передавать IP.

Когда функция моста маршрутизатора включена, весь трафик Ethernet (все протоколы Ethernet) будет передаваться по мосту, как если бы между двумя маршрутизаторами был физический интерфейс Ethernet и кабель (с включенным мостом). Этот протокол делает возможным несколько сетевых схем. Читать →

How to Separate MikroTik Hotspot and DHCP IP Pool

MikroTik default Hotspot Setup comes with a DHCP Server (which uses same IP Pool of Hotspot Server) to provide IP address and other network information to a connected device. Using this automatic IP address connected device can access Hotspot login page. After successfully login, a one to one NAT IP address is also assigned for the device and this process happens internally in Hotspot Server. User device cannot know this one to one NAT IP assigning. However, Hotspot Server actually occupies two IP address for a successfully logged in user. For this, sometimes Hotspot IP Pool gets congested and new user cannot be able to connect to Hotspot network and hence Hotspot network get hampered. To overcome this situation we can configure DHCP IP Pool and Hotspot IP Pool separately. If we do so, DHCP will provide IP address from its own IP pool and Hotspot will also assign one to NAT IP address from its own IP Pool. For using two different IP Pools, there will be no IP shortage and Hotspot network can run smoothly.  To configure separate IP Pool for DHCP and Hotspot network, we need to apply some tricks and in this article I will discuss how to configure Hotspot and DHCP servers’ IP Pool separately using Winbox.




Configuring Separate IP Pool for Hotspot and DHCP Server




MikroTik Hotspot Server has some complex configuration and doing any mistake on default configuration can shutdown Hotspot network. So, we have to be careful before doing any new configuration. Following the below three steps we can easily separate Hotspot and DHCP Server IP Pool.






  • Assigning a new gateway for Hotspot
  • Creating a new IP Pool for Hotspot
  • Assigning new IP Pool in Hotspot user profile
  • Creating new NAT rule for the New IP Block.




Step 1: Assigning a new gateway on Hotspot Interface




MikroTik Hotspot default setup configures same gateway IP address for both DHCP Server and Hotspot Server. So, at first we have to set different gateway for Hotspot Server. The following steps will show how to assign different gateway IP for Hotspot Server.




  • Login MikroTik Router with Winbox software using full permission user.
  • Go to IP > Addresses menu item. Address List window will appear.
  • Click on PLUS SIGN (+) to add a new gateway IP address. New Address window will appear.
  • Put new gateway IP address (example: 192.168.30.1/24) in Address input field.
  • Choose interface (example: ether2) on which Hotspot Server was installed from Interface dropdown menu.
  • Click Apply and OK button.




New IP Assigning for Hotspot Server
New IP Assigning for Hotspot Server




Step 2: Creating a New IP Pool for Hotspot




After creating a new gateway, we will now create a new IP Pool for Hotspot. Hotspot one to one NAT IP will be assigned from this IP Pool. The following steps will show how to create a new IP Pool for Hotspot Server.




  • Go to IP > Pool menu item. IP Pool window will appear.
  • Click on PLUS SIGN (+). New IP Pool window will appear.
  • Put a Pool name (example: Hotspot Pool) in Name input field.
  • Now put IP range (example: 192.168.30.2-192.168.30.254) in Addresses input field.
  • Click Apply and OK button.




New IP Pool for Hotspot Server
New IP Pool for Hotspot Server

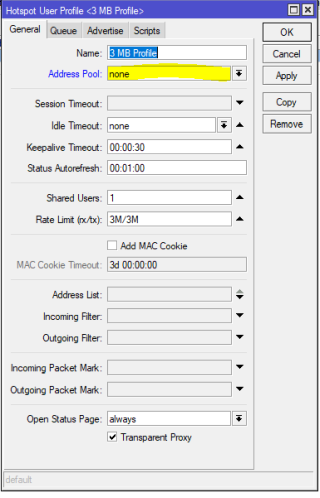

Step 3: Assigning Created IP Pool in Hotspot User Profile




After creating new IP Pool for Hotspot Server, we will now assign this pool in Hotspot user profile so that connected user can get one to one NAT IP from this IP Pool. The following steps will show how to assign IP Pool in Hotspot user profile.






  • Go to IP > Hotspot menu item. Hotspot window will appear now.
  • Click on User Profiles tab and then click on a created user profile where you want to assign this new IP Pool. Hotspot User Profile edit window will appear.
  • Under General tab, choose newly created IP Pool from Address Pool drop down menu.
  • Click Apply and OK button.
  • Do the above steps to all your remaining user profiles.




Assigning Hotspot Users' one to one NAT IP Pool.PNG
Assigning Hotspot Users’ one to one NAT IP Pool




Now one to one NAT IP will be assigned from this IP Pool. But at this moment user will not get internet because we have not yet configured NAT for this IP Block. So, in the next section we will do NATing for this IP Block.




Step 4: Creating New NAT Rule for the New IP Block




At last stage we enable NATing for this new IP Block so that these IP addresses can be NATed and user can get internet access. The following steps will show how to create new NAT rule in MikroTik Firewall.




  • Go to IP > Firewall menu item. Firewall window will appear.
  • Click on NAT tab and then click on PLUS SIGN (+). New NAT Rule window will appear.
  • Under General tab, choose srcnat from Chain dropdown menu.
  • Put new IP block (example: 192.168.30.0/24) in Src. Address input filed.
  • Now click on Action tab and choose masquerade from Action dropdown menu.
  • Click Apply and OK button.




New NAT Rule Hotspot IP Block
New NAT Rule Hotspot IP Block




Our Hotspot and DHCP Server IP block is now separated and we have plenty of IP addresses to assign new Hotspot user. If we wish we can setup more IP Blocks (following the above steps) for our Hotspot Server also.




How to separate Hotspot and DHCP server IP Block has been discussed in this article. I hope you will now be able to create new IP Block for your Hotspot Server. However, if you face any confusion, feel free to discuss in comment or contact me from Contact page. I will try my best to stay with you.



2020-10-09T19:59:29
MikroTik Hotspot Tutorials & Guides

MikroTik — обновление прошивки.

Для маршрутизаторов RB750Gr3, RB951Ui-2HnD (работающих в нашей ЛВС) и многих других моделей процесс обновления абсолютно идентичен из-за единой RouterOS, установленной в MikroTik. Нужно только учитывать, что для разных моделей оборудования разные прошивки.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.

Прошивку можно обновить двумя способами:

— online обновление из меню роутера;

— offline – предварительно скачать прошивку на локальный ПК и затем загрузить её в роутер.

Рассмотрим оба способа.

Первым делом определяем текущую установленную прошивку роутера. Ее номер можно посмотреть в нескольких местах.

При подключении через WinBox версия прошивки видна в строке нужного роутера.

В главном окне меню настроек прошивка отображается на верхней панели.

Запустив New Terminal, версия прошивки отобразится в одной из строк.

Увидеть установленные модули прошивки и их версию можно перейдя в меню System >> Packages

Команда в терминале:



 Так же можно посмотреть и обновить специальный загрузчик, который запускает операционную систему RouterOS.

Перейдя в меню в System >> Routerboard откроется окно с версией загрузчика (Current Firmware), и версией на которую он будет обновлен в соответствии с прошивкой (Upgrade Firmware). В этом же окне можно узнать заводскую прошивку загрузчика роутера (Factory Firmware).

Или то же самое в терминале:



Узнав текущую версию прошивки, нужно уточнить на официальном сайте  какая в настоящее время актуальная стабильная прошивка для роутера в соответствии с его моделью.

 Резервная копия настроек роутера.

Перед проведением обновления прошивки необходимо сделать резервную копию настроек роутера, на случай неудачного обновления. Резервная копия делается для настроеного роутера, который в работе. Для нового оборудования резервную копию можно не делать.

В главном меню выбираем пункт Files. Нажимаем Backup.

В открывшемся окне:

— в поле Name пишем имя для резервной копии;

— при желании устанавливаем пароль;

— отмечаем галочкой Don’t Encrypt.

Нажимаем Backup.

Среди файлов появится наша новая резервная копия. Её желательно скопировать (перетянуть) на рабочий стол компьютера или в папку, где хранятся резервные копии.

Чтоб восстановить конфигурацию из резервной копии выбираем нужный файл и нажимаем Restore. Перед этим рекомендуется выполнить сброс настроек до заводских.

 Online обновление прошивки MikroTik.

Как понятно из названия этого метода роутер должен быть подключен к интернету. Чаще всего такое обновление делается, когда роутер установлен, настроен и работает. В этом примере используется именно такой роутер из подсети нашей ЛВС.

1. Подключаемся к MikroTik через WinBox и параллельно уточняем текущую версию прошивки.

2.Выбираем самый первый пункт меню роутера — Quick Set и в самом низу жмем кнопку «Check For Updates»

3. Выбираем в строчке Channel: current. Жмем кнопку «Download&Install».

Installed Version: установленная в данный момент прошивка.

Latest Version: последняя выпущенная на данныйй момент прошивка, которая и будет установлена.

Обновлятся следует если Installed Version ниже чем Latest Version.

 При нажатии кнопки «Download&Install» начнется скачивание прошивки размером около 10Мб. После завершения загрузки роутер дисконектится, примерно через 1 мин роутер издаст одинарный звуковой сигнал, еще через 30сек – двойной звуковой сигнал. Можно подключатся и проверять версию обновленной прошивки.

На этом процесс обновления завершен. Процедура занимает не более 3 мин.

Проверяем так же версию загрузчика RouterBOARD и при необходимости обновляем. System >> RouterBOARD (подробности в конце страницы).

Автообновление.

Начиная с 6 версии в прошивке присутствует автообновление. Выглядит это так:



ОС роутера мониторит появление новой прошивки и сама её обновляет.

В нашей ЛВС мы не рискнули пока использовать этот метод.

Скрипт и информация взяты отсюда.

Для запуска скрипта нужно настроить расписание в планировщике заданий  System >> Scheduler.

Скрипты можно хранить в System >> Scripts.



Оффлайн обновление прошивки MikroTik.

Online обновление более предпочтительно и удобно т.к. не надо задумываться о поиске прошивки. Но если роутер не подключен к интернету и нет возможности для online обновления, переходим к offline обновлению.

Проведем обновление прошивки на примере еще одного роутера, работающего в нашей ЛВС.

1.Переходим на страницу загрузок официального сайта .

2.Находим нужный нам роутер по названию, в нашем случае RB750Gr3.

3.Выбираем версию прошивки, в настоящее время 6.47.4 Stable (стабильная).

4.Нажимаем на дискету и скачиваем файл прошивки (routeros-mmips-6.47.4.npk) из строчки с надписью Main package.

* Скачав Extra packages мы получим прошивку в виде отдельных модулей, которые можно обновить по отдельности через меню System>> Packages.

5.В меню MikroTik выбираем File.

6.В открывшемся окне нажимаем Upload и загружаем файл прошивки в роутер (находим его в папке загрузок или где его сохранили).

Или,  можно перетащить файл прошивки из папки на компьютере в окно File List роутера.

7.Перезагружаем роутер: System >> Reboot.

Подтверждаем перезагрузку и ждем примерно 2 мин.

Или перезагружаем через терминальную команду:



Подтверждаем нажав Y.

После перезагрузки, на этапе подключения к роутеру через WinBox видно, что прошивка изменилась. Изменения версии можно проверит в любом из выше перечисленных мест (New Terminal, RouterBOARD, Package list)



Обновления загрузчика RouterOS.

Осталось обновить загрузчик (bootloader). Переходим в System >> RouterBOARD. Сравниваем версии, если Current Firmware ниже версии Upgrade Firmware, нажимаем Upgrade. Сообщение красным шрифтом предупредит, что изменения вступят в силу после перезагрузки. Перезагружаем роутер через меню System >> Reboot или через терминал



Подтверждаем выполнение действия.

После перезагрузки текущая и повышаемая версии соответствуют.

На этом обновление прошивки и загрузчика завершено.



Понижение версии прошивки роутера MikroTik.

В роутерах MikroTik предусмотрено не только повышение версии прошивки, но и понижение. Например, какие-то настройки в новой прошивке перестали корректно работать, хотя на предыдущей прошивке все работало как требуется. Есть несколько таких случаев из практики. Можно ждать выхода исправлений в новой прошивке или откатится на старую стабильно работавшую версию.

В нашем примере откат произойдет с версии 6.47.4 на версию 6.43.

Для возврата на более старую версию загружаем файл необходимой прошивки в File List.

Далее переходим в меню: System >> Packages и жмем кнопку «Downgrade».

Начнется процесс замены прошивки. Роутер перезагрузится, издаст звуковые сигналы. После этого к нему можно подключится и проверить версию прошивки. Версия прошивки и модулей стала 6.43.

Можно так же понизить версию загрузчика, если в этом есть необходимость. Переходим в System >> RouterBOARD. Сравниваем версии текущую(Current) и какая станет(Upgrade). Нажимаем кнопку «Upgrade». После перезагрузки текущая версия понизится до 6.43.

Восстановить прошивку с поврежденной RouterOS можно через Netinstall. Прочитать об этом можно тут.

Освоить MikroTik Вы можете с помощью онлайн-куса
«Настройка оборудования MikroTik». Курс содержит все темы, которые изучаются на официальном курсе MTCNA. Автор курса – официальный тренер MikroTik. Подходит и тем, кто уже давно работает с микротиками, и тем, кто еще их не держал в руках. В курс входит 162 видеоурока, 45 лабораторных работ, вопросы для самопроверки и конспект.



2020-10-06T09:37:25
Настройка ПО
