ICMP является дополнительным протоколом к ​​IP (Internet Protocol). Как и IP, ICMP находится на сетевом уровне модели OSI .

ICMP предназначен для отправки контрольных и тестовых сообщений по IP-сетям.

В отличие от протоколов транспортного уровня TCP (Протокол управления передачей) и UDP (User Datagram Protocol), которые работают поверх IP, ICMP существует рядом с IP.

Возможность понимать ICMP является требованием для любого IP-совместимого сетевого устройства. Однако многие устройства безопасности, такие как брандмауэры, блокируют или отключают все или часть функций ICMP для целей безопасности.

Типы сообщений ICMP

ICMP работает, отправляя и получая ограниченное количество типов сообщений. Типы сообщений ICMP определены в IAMA ICMP Type Numbers.

Наиболее распространенными типами сообщений ICMP являются:

ICMP Echo Request и Echo Reply

Двумя наиболее важными сообщениями ICMP являются Echo Request (8) и Echo Reply (0).

Echo Request и Echo Reply используются командой `ping` для проверки сетевого подключения.

Здесь мы используем команду `ping` для отправки трех 64-байтных сообщений ICMP Echo Request на www.freebsd.org и получения в ответ трех сообщений ответа Echo:

bash-2.05a $ ping -c 3 www.freebsd.org

PING www.freebsd.org (216.136.204.117): 56 байтов данных

64 байт от 216.136.204.117: icmp_seq = 0 ttl = 55 раз = 63.708 мс

64 байта от 216.136.204.117: icmp_seq = 1 ttl = 55 раз = 62.725 мс

64 байт от 216.136.204.117: icmp_seq = 2 ttl = 55 раз = 62.618 мс



- www.freebsd.org ping статистика -

3 переданных пакета, 3 полученных пакета, 0% потери пакетов

мин. / авг / макс / stddev = 62.618 / 63.017 / 63.708 / 0.491 мс

Этот вывод говорит о том, что сетевое подключение к www.freebsd.org работает. Он также сообщает нам время, которое каждый пакет принял для возврата.

`ping` — чрезвычайно полезный инструмент для устранения неполадок в сети.

ICMP определен в RFC 792: Протокол сообщений управления через Интернет.

Цифровая абонентская линия (DSL) — это технология высокоскоростного Интернета, которая позволяет передавать цифровые данные по проводам телефонной сети. DSL не мешает телефонной линии; одна и та же линия может использоваться как для Интернет, так и для обычных телефонных служб. Скорость загрузки DSL колеблется между 384 Кбит/с и 20 Мбит/с. Самой популярной реализацией DSL сегодня является Асимметричная цифровая абонентская линия (ADSL). Это асимметрично, потому что скорость загрузки и загрузки не одинакова (не синхронизирована). Загрузка обычно происходит намного медленнее, чем загрузка, поскольку она обычно не так необходима, как высокая скорость загрузки.

Следует отметить, что расстояние, на которое данные должны перемещаться, несколько снижает скорость загрузки и загрузки. Современный ADSL может обрабатывать 24 Мбит / с на 2-километровом участке провода. Однако, когда провод имеет длину более 2 километров (или что-то большее, чем 1,25 мили), передача данных уменьшается. Именно из-за этого, в то время как ADSL может иметь большую скорость загрузки, чем дальше человек от поставщика услуг, тем меньше вероятность того, что он получит. Поэтому поставщики услуг склонны рекламировать низкий бал, но потребитель может получить больше. Все зависит от расстояния, которое должна пройти информация по медным проводам.

DSL разделяет частоты, используемые в одиночной телефонной линии, на две основные полосы. Высокочастотный диапазон используется для отправки данных ISP, а низкочастотная полоса используется для отправки речевых данных. Благодаря этой технологии мы можем наслаждаться доступом в Интернет, одновременно пользуясь телефоном. DSL можно легко установить и работать вместе с любым существующим оборудованием для вашей стандартной телефонной линии.

Обычный DSL

Обычная DSL — это стандартная форма DSL, которая требует передачи существующей наземной линии передачи данных и голоса. В обычной DSL клиенты обычно объединяют телефон и Интернет вместе и имеют доступ одновременно. Голосовые сигналы передаются по проводам на гораздо более низкой частоте, чем сигналы данных, и, таким образом, позволяют передавать данные, не мешая речевым сигналам по той же линии.

Naked DSL

В naked DSL клиенты не обязаны иметь существующую стационарную связь, имеющую доступ к Интернету. Это позволяет клиентам отказаться от дополнительных сборов, связанных с стационарными телефонами, и переключиться в первую очередь на их план сотового телефона. Было много споров по поводу naked DSL, но неизбежно, многие провайдеры телефонов были вынуждены предложить его в рамках своих упакованных планов.

Настройка DSL

Для DSL-сервиса необходим DSL-модем (известный как DSL-приемопередатчик) для подключения к телефонной линии или разъему. Затем DSL-модем подключается к компьютеру. В конце телефонной линии телефонная линия подключается к цифровому мультиплексору доступа к абонентской линии (DSLAM). DSLAM — это в основном сетевое устройство, которое подключает несколько линий DSL к высокоскоростному интернет-магистрали.

DSL-модем, DSLAM и компьютер должны быть синхронизированы друг с другом, чтобы служба DSL работала должным образом. Процесс синхронизации выглядит следующим образом:

• Когда модем DSL включен, он проходит самотестирование.
• Затем DSL-модем проверяет свое соединение с компьютером через порт Ethernet или USB.
• Затем DSL-модем пытается синхронизировать с DSLAM.

Процесс синхронизации обычно длится несколько секунд. В модемах DSL есть индикатор, обозначенный как DSL или LINK. Если процесс синхронизации будет успешным, зеленый индикатор останется включенным.

Технологии DSL

Было много версий DSL, поскольку за эти годы это было многократно обновлено. Ниже приведен полный список версий и типов DSL, которые стали доступны для общественности.

Цифровая абонентская линия ISDN

Цифровая абонентская линия ISDN была одной из первых форм DSL и использовала технологию, известную как ISDN для передачи сигналов.

Цифровая абонентская линия с высокой скоростью передачи данных

Цифровая абонентская линия с высокой скоростью передачи данных была первым устройством DSL, которое использовало витые медные кабели для передачи сигналов в высокочастотном спектре.

Симметричная цифровая абонентская линия

В Symmetric Digital Subscriber Line одинаковое количество данных загружается и загружается в любой момент времени.

Симметричная высокоскоростная цифровая абонентская линия

Симметричная высокоскоростная цифровая абонентская линия была создана для более быстрой замены Symmetric Digital Subscriber Line.

Асимметричная цифровая абонентская линия

В Асимметричной цифровой абонентской линии загружается больше информации, чем загружается в любой момент времени.

Асимметричная цифровая абонентская линия 2

Асимметричная цифровая абонентская линия 2 обеспечивала качество, которого не хватало предшественнику.

Асимметричная цифровая абонентская линия 2 Plus

Асимметричная цифровая абонентская линия 2 Plus увеличила скорость передачи данных DSL на 200%.

Асимметричная цифровая абонентская линия Plus Plus

Асимметричная цифровая абонентская линия Plus Plus была создана в Японии и увеличила скорость передачи данных DSL до 50 мегабит в секунду и увеличила спектр, используемый для 3,75 мегагерц.

Адаптивная цифровая абонентская линия

Адаптивная цифровая абонентская линия используется для снижения скорости при увеличении диапазона и производительности сигнала.

Высокоскоростная цифровая абонентская линия

Высокоскоростная цифровая абонентская линия была просто более быстрой версией предыдущих моделей.

Высокоскоростная цифровая абонентская линия 2

Высокоскоростная цифровая абонентская линия 2 была изобретена для замены уже увеличенных скоростей высокоскоростной цифровой абонентской линии.

Etherloop

Etherloop — это технология, позволяющая использовать кабель Ethernet для передачи данных и голоса по телефонной линии.

Uni-DSL

Uni-DSL — это система, внедренная Texas Instruments, которая работает со всеми формами DMT, который представляет собой метод разделения частот на высокие и низкие сигналы, позволяющий передавать данные и голос по одному и тому же проводу одновременно.

Гигабитная цифровая абонентская линия

Гигабитная цифровая абонентская линия предлагает скорости, которые раньше никогда не видели в сообществе DSL, способных передавать данные со скоростью примерно 128 Мбит / с.

Универсальная цифровая абонентская линия с высокой скоростью передачи данных

Универсальная цифровая абонентская линия с высоким битрейтом — это новейшая версия DSL и является примером волоконно-оптической технологии. Цифровая абонентская линия универсальной высокой скорости передачи данных обеспечивает чрезвычайно быструю скорость и надежное обслуживание при правильной установке.

ADSL (асинхронный DSL)

ADSL (асимметричный DSL) — это тип DSL, где пропускная способность по восходящему и нисходящему каналам назначается различной пропускной способностью. Типичные конфигурации сегодня — 2 Мбайт ниже по течению и 128 КБ вверх по течению.

Downstream — это данные, которые вы загружаете по сети в локальные системы. Upstream — это данные, которые вы отправляете из своих локальных систем по всей сети.

IDSL (ISDN через DSL)

IDSL (ISDN через DSL) является стандартом 144Kb для DSL. IDSL используется, когда другие типы DSL недоступны. IDSL работает медленно и относительно дорого, но иногда это может быть наилучшим вариантом.

RADSL (адаптируемая скорость DSL)

RADSL (Rate Adaptive DSL) — это асимметричный DSL-вариант, который может регулировать скорость DSL-соединения в зависимости от расстояния от центрального офиса (CO) и качества соединения.

SDSL (симметричный DSL)

SDSL (однолинейная DSL) — это тип DSL, в котором восходящий и нисходящий каналы настроены на одну и ту же полосу пропускания. SDSL обычно работает на скорости 1,5 Мбит / с вверх и вниз по течению.

VDSL (очень высокая скорость передачи DSL)

VDSL (очень высокая скорость передачи данных DSL) — это асимметричная версия DSL, которая работает на очень высоких скоростях, но только на расстоянии до 1000 футов от центрального офиса (CO).

DSL Lite

DSL Lite — это асимметричный вариант DSL, который размещает разделитель DSL в центральном офисе telco, а не в помещении клиента.

G.SHDSL (однопарная высокоскоростная DSL)

G.SHDSL (однопарная высокоскоростная цифровая абонентская линия) представляет собой вариант SDSL, который определен стандартом МСЭ G.991. Он работает на симметричных скоростях от 192 Кбит / с до 2304 Кбит / с по одной линии и 384 Кбит / с — 4608 Кбит / с по двум парам.

Европейцы относятся к G.SHDSL как «SDSL», вызывая путаницу с существующим оборудованием SDSL.

DSL-фильтры

В большинстве домов есть две пары проводов от местной телефонной компании. Если в доме используется только одна телефонная линия, DSL можно установить на вторую пару.

Если в доме используются обе телефонные линии, DSL должен использовать одну проводную пару с голосовым трафиком. Это делается с использованием фильтра DSL.

Фильтр DSL представляет собой небольшую коробку, прикрепленную к проводной паре, чтобы разделить ее на две отдельные пары проводов — одну для голосового трафика, а другую для трафика DSL.

PPP (протокол «точка-точка») является наиболее широко используемым методом транспортировки IP-пакетов по последовательной связи между пользователем и поставщиком интернет-услуг (ISP). Хотя PPP в первую очередь используется по коммутируемым линиям, такие варианты, как PPoE (PPP over Ethernet ) и PPoA (PPP over ATM), расширяют PPP до новых протоколов уровня канала передачи данных.

PPP был разработан для обеспечения возможности передачи разных протоколов по одной двухточечной линии связи путем использования инкапсуляции. Инкапсуляция — это процесс хранения пакетов из внешнего протокола внутри кадров PPP. PPP также установил стандарт для назначения и управления IP-адресом, синхронной (старт-стоп) и бит-ориентированной синхронной инкапсуляции, мультиплексирования сетевых протоколов, конфигурации ссылок, тестирования качества связи, обнаружения ошибок и согласования опций для таких возможностей, как сетевой уровень согласование адресов и согласование сжатия данных. PPP поддерживает эти функции, предоставляя расширяемую программу управления каналами (LCP) и семейство Network Control Program (NCP) для согласования дополнительных параметров конфигурации и средств. В дополнение к IP, PPP поддерживает другие протоколы, включая Novell Internetwork Packet Exchange (IPX) и DECnet.

Компоненты PPP

PPP предоставляет метод для передачи дейтаграммы по последовательному каналу «точка-точка». PPP содержит три основные функции:

• Метод инкапсуляции дейтаграммы через последовательные ссылки. PPP использует протокол управления каналом высокого уровня (HDLC) в качестве основы для инкапсуляции дейтаграммы по каналам «точка-точка».
• Протокол управления связью (LCP) для установления, настройки и тестирования соединения с каналом передачи данных.
• Набор протоколов сетевого управления (NCP) для установления и настройки различных протоколов сетевого уровня. PPP предназначен для одновременного использования многочисленных протоколов сетевого уровня.

Операция PPP

Чтобы установить связь по каналу «точка-точка», инициирующий PPP сначала отправляет кадры LCP для настройки и тестирования канала данных. После установления связи и согласования дополнительных объектов с использованием LCP исходный PPP отправит кадры NCP для выбора и настройки одного или нескольких протоколов сетевого уровня. После конфигурирования каждого уровня сетевого протокола могут быть переданы пакеты пакетов каждого сетевого уровня, и связь будет оставаться настроенной, и пакеты могут быть отправлены по этим ссылкам. Ссылка останется сконфигурированной для связи до тех пор, пока не будут закрыты обычные LCP или NCP-фреймы, а также некоторые внешние события, такие как таймер неактивности, истекает или пользователь вмешивается.

Требования к физическому уровню

PPP способен работать через любой интерфейс DTE / DCE. Примеры включают EIA / TIA 232 C (ранее RS 232 C), EIA / TIA 422 (ранее RS 422), EIA / TIA 423 (ранее RS 423 (ранее RS 423) и Сектор стандартизации электросвязи в телекоммуникационном секторе (ITU-T) ранее CCITT) V.35. ППК имеет абсолютное требование — обеспечивает дуплексную схему, выделенную или коммутируемую, которая может работать либо в асинхронном, либо в синхронном режиме, который является прозрачным для кадров канального уровня PPP. Однако PPP не налагает никаких ограничений в отношении скорости передачи кроме наложенных для конкретного используемого интерфейса DTE / DCE.

PPP Link Layer

ППС использует принципы, терминологию и структуру кадров процедур HDLC Международной организации стандартизации (ISO) (ISO 3309-1979), модифицированных ISO 3309-948 / PDADI «Добавление 1 Пуск / остановка передачи. В стандарте ISO 3309-1979 показана структура кадра HDLC для использования в синхронных средах. ISO 3309: 1984 / PDADI определяет предлагаемые модификации стандарта ISO 3309-1979, позволяющие использовать его в асинхронных средах. В процедурах управления PPP используются определения и кодировки полей управления, идентичные ISO 4335-1979 / Addendum 1-1979.

Формат кадра PPP отображается в шести полях. В следующих описаниях суммируются поля кадра PPP:

• Флаг: один байт, указывающий начало или конец кадра. Поле флага состоит из двоичной последовательности 011111110.
• Адрес: один байт содержит двоичную серию, такую ​​как 11111111, и стандартный широковещательный адрес. PPP не назначает адреса отдельных станций.
• Управление: один байт, который имеет двоичную последовательность 00000011, используемый для передачи пользовательских данных в рамку без последовательности. Предоставлена ​​услуга связи без установления соединения, аналогичная службе управления логической связью (LLC) типа 1.
• Протокол: два байта, которые распознают протокол, суммированный в поле порядка в кадре. В целом современные принципы поля протокола указаны в самом последнем запрошенном запросе для комментариев (RFC).
• Данные: нулевой или более байт, который содержит дейтаграмму для протокола, указанного в поле протокола, определяется путем определения последовательности закрытия флага и разрешения 2 байта для поля FCS. Максимальная длина по умолчанию для игрового поля информации составляет 1500 байтов. Превосходящее соответствие, приемлемые реализации PPP могут использовать другие значения для максимального объема информационного поля.
• Frame Check Sequence (FCS): обычно 16 бит (2 байта). Следуя предыдущему соглашению, принятие реализации PPP будет использовать 32-битную (4 байта) FCS для лучшего обнаружения ошибок.

Протокол PPP Link-Control

PPP LCP предоставляет способ установления, настройки, поддержки и завершения соединения между двумя точками. LCP проходит через четыре различные фазы:

• Во-первых, происходит арбитраж организации и конфигурации. Перед тем, как можно обменять дейтаграмму сетевого уровня (например, IP), сначала LCP должен открыть соединение и согласовать параметры конфигурации. Эта фаза завершается, когда кадр подтверждения подтверждения отправлен и принят.
• Затем следует определение качества ссылки. LCP позволяет измерять силу выборки по уровню связи в фазе разума после этапа соединения и схемы арбитража. В этом разделе используется ссылка, чтобы решить, достаточно ли значения ссылки для создания протоколов сетевого уровня. Эта фаза не обязательна. LCP может отменить передачу информации протокола сетевого уровня до завершения этого этапа.
• Конфигурация протокола сетевого уровня может возникнуть после того, как LCP завершит этап определения качества связи, а протоколы сетевого уровня могут быть настроены отдельно, используя хорошее использование NCP и могут быть в любое время вверх и вниз. В то время как ссылка выбора LCP будет сообщать протоколу сетевого уровня, необходимо предпринять необходимые действия.
• Наконец, происходит прекращение соединения, LCP может в любой момент завершить соединение. Это часто делается по просьбе пользователя, но может произойти из-за физического события, такого как потеря носителя или завершение таймера простоя.

Контрольные сообщения LCP

LCP выполняет эти задачи с помощью простых управляющих сообщений:

Связь Конфигурационные сообщения, используемые для установки и настройки ссылки:

• Настройка-Request
• Настройка-Ack
• Настройка-ОПП
• Настройка-Reject

Сообщения о завершении связи, используемые для прекращения связи:

• Terminate-Request
• Terminate-Ack

Сообщение об обслуживании связи, используемое для управления и отладки ссылки:

• Code-Reject
• Протокол-Reject
• Echo-Request
• Echo-Reply
• Выбросьте-Request

PPP NCP

Протокол PPP должен быть определен для каждого типа сетевого пакета, который должен быть инкапсулирован и передан по линии PPP.

Некоторые из определенных PPP NCP:

• Протокол управления протоколом Интернета
• Протокол управления сетевым уровнем OSI
• Протокол управления IDP Xerox NS
• Протокол управления DECnet Phase IV
• Протокол управления Appletalk
• Протокол управления Novell IPX
• Мост NCP
• Протокол управления потоковым протоколом
• Протокол контроля Banyan Vines

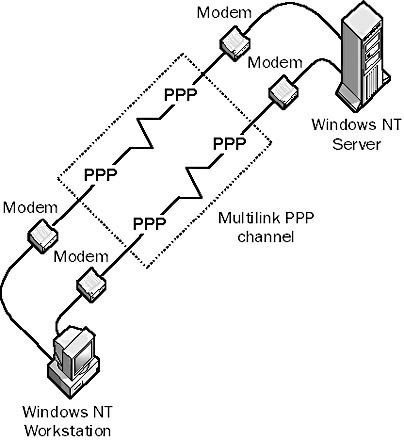

• Протокол управления несколькими каналами
• Протокол управления сетью NETBIOS
• Протокол Cisco Systems Control Protocol
• Ascom Timeplex
• Протокол управления LBLB Fujitsu
• DCA Remote Lan Network Control Protocol (RLNCP)
• Протокол управления последовательными данными (PPP-SDCP)
• Протокол SNA по протоколу 802.2
• Протокол контроля SNA
• Протокол управления сжатием заголовка IP6
• Протокол управления мостом Stampede
• Сжатие по одной ссылке в групповой группе
• Протокол управления сжатием

Стандарты PPP официально описаны в RFC 1661: The Point-to-Point-Protocol (PPP).

Когда устройство имеет несколько путей для достижения пункта назначения, оно всегда выбирает один путь, предпочитая его другим. Этот процесс выбора называется Routing. Маршрутизация выполняется с помощью специальных сетевых устройств, называемых маршрутизаторами, или их можно выполнять с помощью программных процессов. Маршрутизаторы на основе программного обеспечения имеют ограниченную функциональность и ограниченную область действия.

Маршрутизатор всегда настроен с определенным маршрутом по умолчанию. Маршрут по умолчанию сообщает маршрутизатору, куда пересылать пакет, если маршрут не найден для конкретного адресата. Если существует несколько путей для достижения одного и того же адресата, маршрутизатор может принять решение на основе следующей информации:

• Счетчик прыжков
• Пропускная способность
• Метрика
• Длина префикса
• Задержка

Маршруты могут быть статически настроены или динамически обучаемы. Один маршрут может быть настроен так, чтобы быть предпочтительным по сравнению с другими.

Одноадресная маршуртизация

Большая часть трафика в Интернете и интрасети, называемая одноадресными или одноадресным трафиком, отправляется с указанным пунктом назначения. Маршрутизация одноадресных данных через Интернет называется одноадресной маршрутизацией. Это простейшая форма маршрутизации, потому что назначение уже известно. Следовательно, маршрутизатор должен просто искать таблицу маршрутизации и пересылать пакет в следующий прыжок.

Широковещательная маршрутизация

По умолчанию широковещательные пакеты не маршрутизируются и не перенаправляются маршрутизаторами в любой сети. Маршрутизаторы создают широковещательные домены. Но его можно настроить для пересылки широковещательных сообщений в некоторых особых случаях. Широковещательное сообщение предназначено для всех сетевых устройств.

Маршрутизация вещания может быть выполнена двумя способами (алгоритмом):

• Маршрутизатор создает пакет данных и затем отправляет его каждому узлу по одному. В этом случае маршрутизатор создает несколько копий одного пакета данных с разными адресами назначения. Все пакеты отправляются как одноадресные, но поскольку они отправляются всем, он имитирует, как если бы роутер вещал.Этот метод потребляет много полосы пропускания, а маршрутизатор должен назначать адрес каждого узла.
• Во-вторых, когда маршрутизатор получает пакет, который должен транслироваться, он просто наводняет эти пакеты из всех интерфейсов. Все маршрутизаторы настроены одинаково.Этот метод прост в процессоре маршрутизатора, но может вызвать проблему дублирования пакетов, полученных от одноранговых маршрутизаторов.



  Обратная переадресация — это метод, в котором маршрутизатор заранее знает о своем предшественнике, откуда он должен получать трансляцию. Этот метод используется для обнаружения и удаления дубликатов.

Многоадресная маршрутизация

Многоадресная маршрутизация является особым случаем маршрутизации вещания с разницей в значимости и проблемами. В широковещательной маршрутизации пакеты отправляются на все узлы, даже если они этого не хотят. Но в многоадресной маршрутизации данные отправляются только узлам, которые хотят получать пакеты.

Маршрутизатор должен знать, что есть узлы, которые хотят получать многоадресные пакеты (или поток), а затем только пересылать. Маршрутизация многоадресной рассылки перекрывает протокол дерева, чтобы избежать циклирования.

Многоадресная маршрутизация также использует метод переадресации обратного пути, чтобы обнаруживать и отбрасывать дубликаты и циклы.

Anycast маршрутизация

Пересылка пакетов Anycast — это механизм, в котором несколько хостов могут иметь одинаковый логический адрес. Когда пакет, предназначенный для этого логического адреса, принимается, он отправляется хосту, ближайшему к топологии маршрутизации.

Маршрутизация Anycast выполняется с помощью DNS-сервера. Всякий раз, когда принимается пакет Anycast, он запрашивает DNS для отправки. DNS предоставляет IP-адрес, который является ближайшим к нему IP-адресом.

Одноадресные протоколы маршрутизации

Существует два типа протоколов маршрутизации для маршрутизации одноадресных пакетов:

• Протокол маршрутизации с дистанционным вектором

  Distance Vector — это простой протокол маршрутизации, который принимает решение о маршрутизации количества переходов между источником и получателем. Лучшим маршрутом считается маршрут с меньшим количеством перелетов. Каждый маршрутизатор рекламирует свои лучшие маршруты для других маршрутизаторов. В конечном счете, все маршрутизаторы создают свою топологию сети на основе рекламы своих одноранговых маршрутизаторов. Например, протокол маршрутизации информации (RIP).
• Протокол маршрутизации состояния канала

  Протокол состояния канала — это несколько сложный протокол, чем «Вектор расстояния». Он учитывает состояния ссылок всех маршрутизаторов в сети. Этот метод помогает маршрутам строить общий график всей сети. Затем все маршрутизаторы рассчитывают наилучший путь для маршрутизации. Например, Open Shortest Path First (OSPF) и промежуточная система для промежуточной системы (ISIS).

Протоколы многоадресной маршрутизации

Протоколы одноадресной маршрутизации используют графики, в то время как протоколы маршрутизации многоадресной рассылки используют деревья, т.е. Связывают дерево, чтобы избежать циклов. Оптимальное дерево называется кратчайшим связующим деревом.

• DVMRP — Протокол маршрутизации многоадресной передачи расстояния
• MOSPF — Открытый многоадресный маршрут
• CBT — базовое дерево
• PIM — независимая от протокола многоадресная рассылка

Протокол Независимой Многоадресной рассылки (PIM) используется сейчас. Он имеет два вида:

• Режим PIM Dense

  В этом режиме используются деревья на основе источника. Он используется в плотной среде, такой как LAN.
• PIM разреженный режим

  В этом режиме используются общие деревья. Он используется в редких средах, таких как WAN.

Алгоритмы маршрутизации

Flooding

Flooding — это самый простой способ пересылки пакетов. Когда пакет принимается, маршрутизаторы отправляют его на все интерфейсы, кроме тех, на которых он был получен. Это создает слишком большую нагрузку на сеть и множество дублирующих пакетов, блуждающих по сети.

Time to Live (TTL) можно использовать, чтобы избежать бесконечного цикла пакетов. Существует еще один подход к наводнению, который называется выборочным наводнением для снижения накладных расходов в сети. В этом методе маршрутизатор не реализуется на всех интерфейсах, а выборочно.

Shortest Path

Решение о маршрутизации в сетях, в основном, берется на основе стоимости между источником и пунктом назначения. Здесь играет важную роль. Самый короткий путь — это метод, который использует различные алгоритмы для определения пути с минимальным количеством прыжков.

Общими алгоритмами кратчайшего пути являются:

• Алгоритм Дейкстры
• Алгоритм Беллмана Форда
• Алгоритм Флойда Варшалла
