Принесли компьютер и рассказали, что он плохо работает, включается не с первого раза, тормозит, не работают два USB-порта.

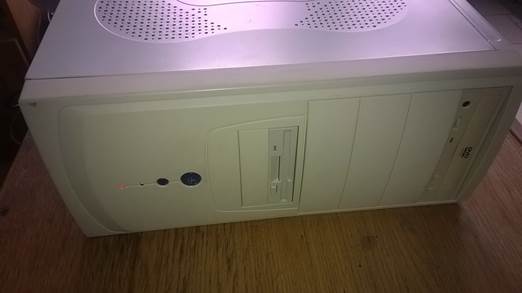

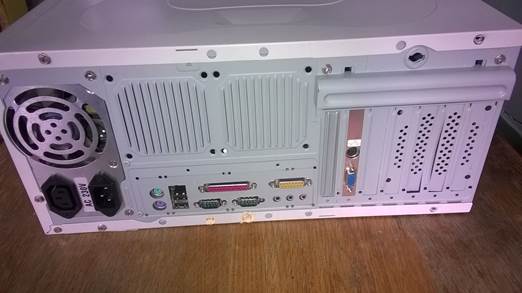

По внешнему виду компьютер староват, и пора бы уже его списать, однако замены не было, и пользователь очень просил его восстановить.

Первоначально, почему то подозрение было на блок питания, но после открытия боковой крышки и проведения внешнего осмотра выявились ужасного вида конденсаторы.

Они вздулись и повзрывались.

Конденсаторы нужно заменить и посмотреть, как ПК будет себя вести после этого.

Прежде чем вытащит мат. плату из корпуса, желательно сфотографировать места подключения проводов кнопки питания, сброса и диодов, чтоб потом не гадать где они были. Очень часто на платах отсутствуют подписи назначений штырьков.

Подготавливаем конденсаторы для замены. Номинал конденсаторов написан на их корпуса. В нашем случае это 2200uF 6,3V. Покупаем такие же или очень близкие по номиналу. Напряжение меньше 6,3V не подойдет. Больше можно, но не меньше. Конденсаторы с других старых мат. плат брать не рекомендую. Они внешне могут быть нормальные, а внутри уже покойники или близки к этому состоянию.

Выпаиваем старые, вздутые конденсаторы с обратной стороны платы. Паять нужно аккуратно, чтоб не повредить соседние дорожки и другие детали. Посадочные отверстия можно очистить от старого припоя иголкой. В этот раз припой на мат. плате оказался с большим содержанием свинца, выпаивался долго и сложно.

После удаления старых конденсаторов вставляем и припаиваем новые. Необходимо соблюдать полярность при монтаже электролитов  не забываем об этом. На плате подписано где плюс, где минус. На самом конденсаторе полоска —  это минус.

Собираем и проверяем работу. ПК запустился, но остановился при загрузке с сообщением Floppy disk fail (40). Для продолжения нужно нажать F1. Система проверяет дискетный дисковод и не находит.

Каждый раз жать F1 неудобно. Идем в BIOS и выставляем опцию Boot Up Floppy Seek в положение Disabled (отключено). Сохраняем настройки F10.

Теперь проверка дискетного дисковода не будет проходить, ПК загрузился и стал нормально работать. После нескольких часов тестов он был возвращен своему владельцу (разогнали его немножко : )

Количество разъемов, которые выведены из БП на проводах может быть разное. В среднестатистическом блоке офисного ПК присутствует от 3-х до 5-ти типов разъемов. Все разъемы имеют «защиту от дурака» и подключить неправильно их невозможно (возможно, конечно, но нужно постараться). Особые ключи или формы разъемов, которые вставляются в ответную часть только одним способом не позволяют совершить ошибку. Рассмотрим кратко  основные,  часто используемые в системном блоке офисного ПК разъемы.

1. 20 или 24-х контактный двурядный разъем . Его еще называют MOLEX 20 PIN, 24 PIN или 20+4 pin разъем для БП стандарта АТХ (более ранние АТ). С помощью этого разъема подводится основное питание к материнской плате. Постоянное напряжение на выводах определяется по цвету проводов.

Куда подключать разъем видно по фото. Каждая ячейка розетки имеет фигурную форму. Вставить в неё разъем можно только одним способом.

Если на мат. плате ответная часть с 24 контактами, а в разъеме БП их только 20, то есть вероятность, что мат. плата будет работать. В офисном ПК точно работает. Дополнительные контакты нужны для материнских плат, потребляющих больше мощности. Повышенное потребление энергии появляется при подключении в мат. плату устройств через PCI разъемы. Это могут быть в первую очередь видео карты, сетевые карты, ТВ-тюнеры и т.п.

Если получается наоборот и в розетке на мат. плате 20 контактов, а в разъеме БП их 24, то можно отсоединить 4 доп. контакта и подключить разъем обычным образом.

         2. Четырех-контактный разъем в два ряда с желтыми и черными проводами – ATX 12VP4.

Он нужен для дополнительного питания мат. платы т.к. в 20-ти контактном разъеме из п.1 только один вывод для 12В (в 24Pin – 2 контакта 12В). Если этот разъем не подключить, то вся нагрузка перейдет на единственный контакт основного разъема (или на 2 в 24Pin), тот не выдержит большого тока и перегорит. Подключается этот разъем в соответствующую розетку см. фото.

Защелка должна попасть на зацеп. В более новых мат. платах этот разъем бывает шести- восьми- контактным.

Существуют так-же переходники 4—>6, 4—>8 контактов или MOLEX—>6 — 8.

3. Разъем типа MOLEX 4Pin служит для подачи питания в дисковод, жесткий диск или некоторым вентиляторам.

Подключается он к соответствующему ответному разъему на устройстве. С одной из сторон разъема есть скошенные уголки. По ним нужно ориентироваться при подключении. Бывает, что на жестком диске отсутствует выход для MOLEX. В этом случае переходим к п.4.

         4. Разъем для питания SATA.

Разъем подключается согласно фото ниже. На нем так же есть ключ и перепутать подключение сложно.

Если на проводах БП такого разъема нет, то необходим SATA-MOLEX переходник.

Еще в блоках питания, особенно старых, часто присутствует вот такой разъем.

Он нужен для подключения Floppy Drive (дискетный дисковод) и в современных компьютерах практически не используется. В следующей статье можно узнать как и куда в системном блоке подключать провода для обмена данными, провода кнопок, диодов и пр.

Если из системного блока во время работы стали доносится посторонние звуки, то пришло время заменить вентилятор. Посторонние звуки возникают от того, что двигатель вентилятора забился пылью или сломался подшипник. Работа ПК с неисправным вентилятором может привести к перегреву и перегоранию более дорогих деталей, по этому вентилятор нужно заменить по-возможности скорее. Для замены вентилятора понадобится отвертка и паяльник.

Обычно в компьютере 2-3 вентилятора: один в блоке питания, еще один – это кулер на процессоре и, возможно, на видеокарте. Чаще всего первым начинает шуметь вентилятор в блоке питания. Добраться к нему сложнее чем к другим вентиляторам, потому что, помимо боковой крышки системного блока нужно откручивать сам БП и его крышку.

Первым делом нужно открыть боковую крышку системного блока запустить ПК и аккуратно послушать откуда доноситься шум. Итак, мы установили, что шум от блока питания.

Следующим шагом нужно измерить наш шумящий вентилятор, чтоб в магазине купить вентилятор таких же размеров. Выключаем ПК, отсоединяем провод 220В. Если форм-фактор БП позволяет это сделать, то можно измерить вентилятор линейкой даже не открывая корпуса. В моем случае получился размер 80х80мм.

Если вентилятор расположен на верхней крышке БП, то придется вытаскивать блок, чтоб его измерить.

Размер этого вентилятора 120х120мм. Идем в магазин и покупаем такой же.

Перейдем непосредственно к замене. Вытаскиваем БП из системного блока, если это не было сделано ранее. Отсоединяем разъемы питания на материнской плате и от других устройств (DVD-ROM, HDD, и т.п.). Какие разъемы куда подключаются можно почитать в статье Назначение разъемов блока питания ПК.   Откручиваем 4 винта как на фото и достаем блок.

Откручиваем еще 4 винтика по углам верхней крышки БП.

И смотрим куда подключаются провода вентилятора. Провод припаян. Тут нам понадобиться паяльник 30-40W, немного припоя и канифоль.

Откручиваем 4 винта, которыми плата крепится к корпусу, поворачиваем её удобным образом и отпаиваем два провода – красный и черный.

Главное – запомнить их расположение, если на плате нет подписи, и припаять провода от нового вентилятора на соответствующие места.

В более дорогих и мощных БП вентиляторы подключаются с помощью разъемов. Ничего паять не нужно.

Откручиваем еще 4 винта, которые держат сам вентилятор и заменяем старый неисправный, на новый.

Собираем БП в обратном порядке. Лучше проверить как работает вентилятор до того, как БП будет установлен в системный блок. Для этого нужно замкнуть зеленый и черный провода на 20-ти контактном разъеме подключить провод питания 220В и включить его в розетку. Вентилятор должен начать крутиться. Ура!

Отключаем 220В, закручиваем крышку БП и устанавливаем его в системный блок.
