Nmap – это очень популярный сканер сети с открытым исходным кодом. Nmap — свободная утилита, предназначенная для разнообразного настраиваемого сканирования IP-сетей с любым количеством объектов, определения состояния объектов сканируемой сети (портов и соответствующих им служб).

Что такое анализ локальной сети

Комплекс мер по изучению параметров соединения между компьютерами в домашней или корпоративной сети называется анализом локальной сети (АЛС). Процесс включает в себя:

• измерение скорости сети;
• просмотр IP-адресов подключённых устройств;
• анализ трафика сети — процесс, который позволяет выявить конфликтную машину или неисправность паутины в определённом узле.

Эта процедура может обнаружить вредоносное программное обеспечение и изолировать его распространение на всю сеть. Поэтому АЛС стоит проводить даже в профилактических целях.

Что такое сканер портов?

Сканер портов относится к программному приложению, которое сканирует сервер на наличие открытых портов. Он позволяет аудиторам и сетевым администраторам проверять сетевую безопасность, в то время как злоумышленники и хакеры используют ее для определения открытых портов для использования или запуска вредоносных служб на компьютере или сервере.

Сканирование портов представляет собой способ определения, какие порты в сети открыты. Поскольку порты на компьютере – это место, где информация отправляется и принимается, сканирование портов аналогично стуку в дверь, чтобы увидеть, находится ли кто-то дома. Выполнение сканирования портов в локальной сети или на сервере позволяет определить, какие порты открыты и находятся в режиме прослушивания (listening) (получения информации), а также выявить наличие таких устройств безопасности, как межсетевые экраны, которые находятся между отправителем и целью. Этот метод известен как дактилоскопия (fingerprinting). Это также полезно для тестирования сетевой безопасности и надежности брандмауэра системы. Благодаря этой функциональности, это также популярный инструмент разведки для злоумышленников, ищущих слабую точку доступа для проникновения в компьютер или сервер.

Порты различаются по своим назначениям. Они пронумерованы от 0 до 65535, но определенные диапазоны используются чаще. Порты с 0 по 1023 идентифицируются ( https://ru.wikipedia.org/wiki/Список_портов_TCP_и_UDP ), как «общеизвестные порты» или стандартные порты и были назначены для определенных служб, агентством по присвоению номеров в Интернете (IANA). Некоторые из наиболее известных портов и назначенных им служб включают в себя:

• Порт 20 (UDP) – протокол передачи файлов (FTP) для передачи данных
• Порт 22 (tcp) – протокол Secure Shell (SSH) для безопасного входа, FTP и переадресации портов
• Порт 23 (tcp) – протокол Telnet для не зашифрованных текстовых коммутаций
• Порт 53 (UDP) – Система доменных имен (DNS) переводит имена всех компьютеров в Интернете в IP-адреса
• Порт 80 (tcp) – Всемирная паутина HTTP

Как провести сканирование скорости

Первый параметр, который стоит просмотреть на предмет ошибок, — это скорость передачи данных. Если при обмене пакетами информации в ЛС происходят сбои, замедления потери команд, то налицо нарушение протоколов или конфликт адресов. В таких случаях стоит начинать искать неполадку. Просмотреть информацию о скорости передачи данных можно через «Командную строку» или стороннее ПО.

С помощью «Командной строки»

Терминал «Командной строки» — уникальный инструмент для управления компьютером и вывода необходимой информации пользователю. Консоль также может помочь с АЛС, в частности вывести отчёт о скорости доступа в ЛС:

1. Чтобы запустить «Командную строку», открываем меню «Пуск», переходим в папку «Служебные» и кликаем по иконке «Командная строка».

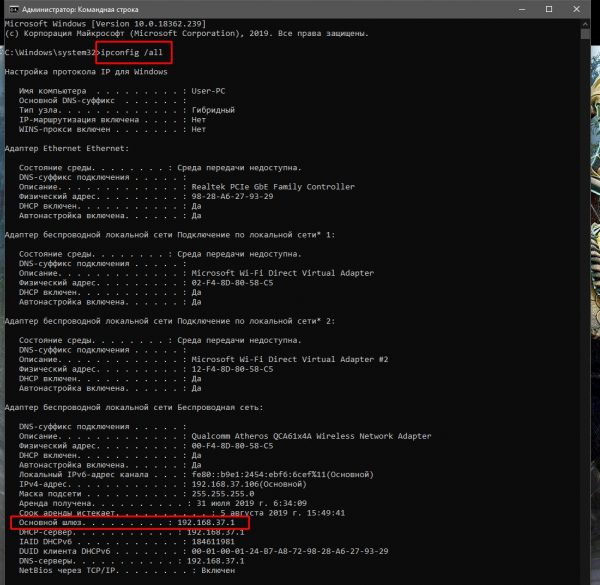

2. В терминале прописываем первую команду ipconfig /all. Внимательно смотрим на выведенную информацию и находим строку «Основной шлюз», где будет указан сетевой адрес роутера. Это значение нам понадобится для дальнейших действий.Прописываем команду ipconfig /all и находим основной шлюз компьютера
3. Запускаем команду Ping, указывая адрес шлюза (в данном случае команда имеет вид Ping 192.168.137.1), и ожидаем несколько секунд, пока произойдёт обмен пакетов с маршрутизатором. Результат будет опубликован почти мгновенно, сразу же после обработки данных.

   Через команду Ping основного шлюза узнаём скорость обмена данных с роутером

Если максимальное значение будет больше 1500 мсек даже в беспроводной сети, имеет смысл провести анализ трафика, а также проверить каждый компьютер на наличие вредоносного ПО антивирусными программами.

С помощью сторонних программ

Не только с помощью «Командной строки» можно узнать скорость внутри ЛС. Существуют дополнительные инструменты в виде сторонних программ. По интернету их гуляет огромное количество и большинство схожи между собой как по интерфейсу, так и по выводимым данным. Одной из таких утилит является LAN Speed Test. Утилита на должном уровне справляется с анализом скорости, имеет простой и понятный интерфейс.

1. Скачиваем, устанавливаем и запускаем программу.
2. На главной странице приложения нажимаем кнопку Start Test.

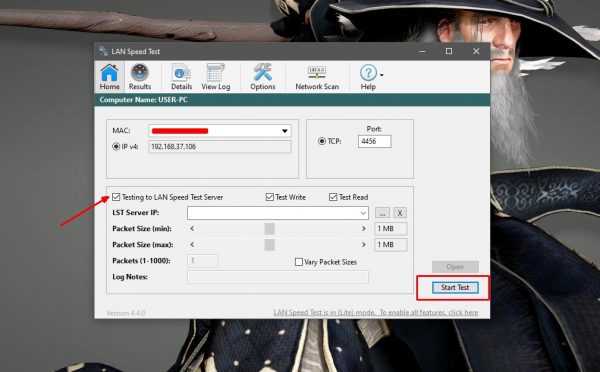

   В интерфейсе программы LAN Speed Test нажимаем кнопку Start Test

3. В течение пары секунд получаем исчерпывающую информацию о возможностях передачи данных в ЛС.

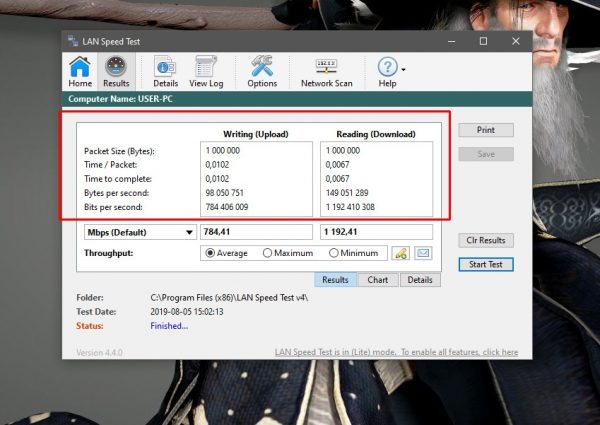

   Данные о скорости в сети выводятся в виде таблицы

Также для анализа можно использовать другие утилиты, к примеру, Iperf или LAN Bench.

Первая весьма полезная для домашней и небольшой корпоративной сети. Приложение можно установить на все машины и следить за пингом. Оно весьма полезно, так как может производить мониторинг и вести записи продолжительное время.

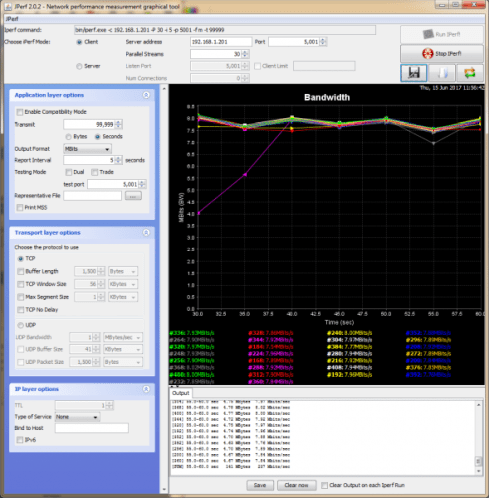

Iperf — это программа для слежки за пингом и выявления небольших неполадок в ЛС

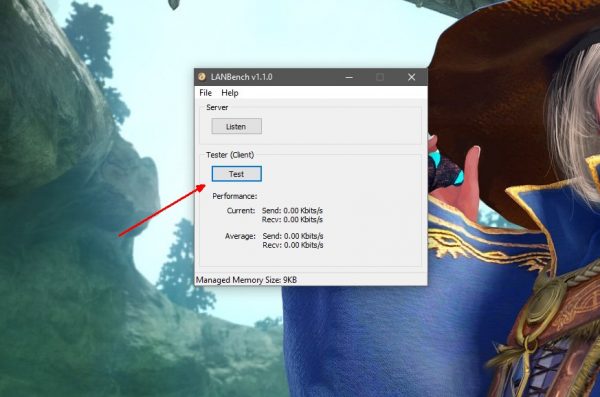

LAN Bench — это минималистическая утилита, похожая на LAN Speed Test. Ею очень легко мониторить скорость и пинг в сети, достаточно открыть интерфейс и нажать кнопку Test. Ниже сразу начнут появляться результаты.

LAN Bench — это простейшая утилита для оценки скорости ЛС

Как посмотреть список IP-адресов, подключённых к ЛС

Иногда возникает необходимость узнать информацию о подключённых к сети устройствах. В основном это касается беспроводных маршрутизаторов, к которым можно подключиться незаметно и «воровать» трафик. Посмотреть список устройств можно сторонними ПО и штатными средствами (веб-админкой маршрутизатора).

С первым всё довольно просто: существует простейшая утилита под названием Wireless Network Watcher. Она, как IP-сканер локальной сети, прекрасно справляется с анализом адресатов сети и выводит на экран всю доступную информацию о них.

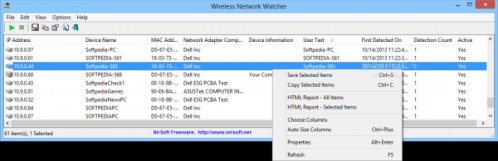

Через программу Wireless Network Watcher можно увидеть список всех подключённых к сети устройств

Однако у программы есть два минуса:

• для её работы необходимо проводное подключение к роутеру;
• инструментарий программы ограничивается только выводом информации. Если нарушитель будет обнаружен, она ничего не сможет с ним сделать. То же касается и аналогичных программ. Заблокировать доступ к сети можно только внутри веб-админки роутера.

Для просмотра информации о подключённых устройствах через веб-админку маршрутизатора необходимо сначала её открыть:

1. На тыльной стороне устройства знакомимся с реквизитами для входа.

   На тыльной стороне роутера знакомимся с реквизитами для входа

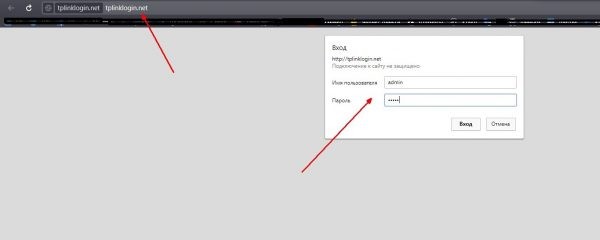

2. Вводим данные в браузере и авторизуемся в сервисе управления.

   Через браузер открываем панель управления маршрутизатором

3. В свойствах админки находим вкладку «Беспроводной режим», а в ней пункт «Статистика беспроводного режима».

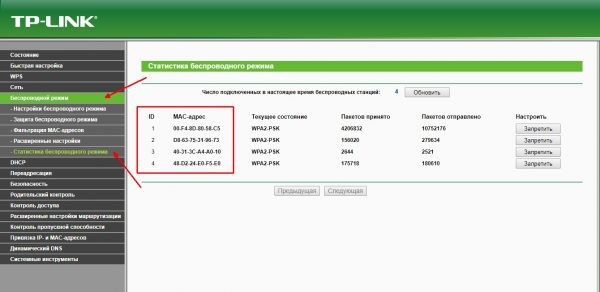

   Находим пункт «Статистика беспроводного режима» и знакомимся со всеми подключёнными устройствами

4. Проверяем IP-адресы всех известных устройств, остальные же можно «Запретить». Только не стоит забывать о подключённых телевизорах, телефонах и планшетах, они также имеют собственный индикатор в этой вкладке настроек.

Как сканировать LAN, узнать IP и MAC-адреса.

Порядок действий по сканированию адресов и получению другой информации:

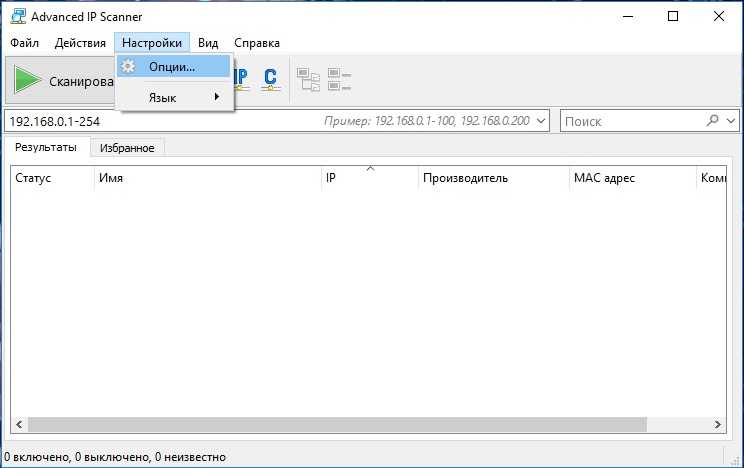

1. Первым делом рекомендуется первоначальная настройка установленного ПО, сделать это можно в соответствующем пункте меню.
2.
3. Во вкладке «Производительность» выбрать наиболее подходящую для себя (и своего ПК) скорость сканирования. Не рекомендуется выбирать максимальную скорость на офисных ПК или ноутбуках, в таком случае прога может работать нестабильно. При наличии редких и специфичных девайсов (различных сетевых касс, специфичного оборудования для бизнеса или откровенно китайских и никем не поддерживаемых девайсов) рекомендуется поставить галочку «Высокая точность сканирования». При использовании стандартных устройств её можно не ставить.

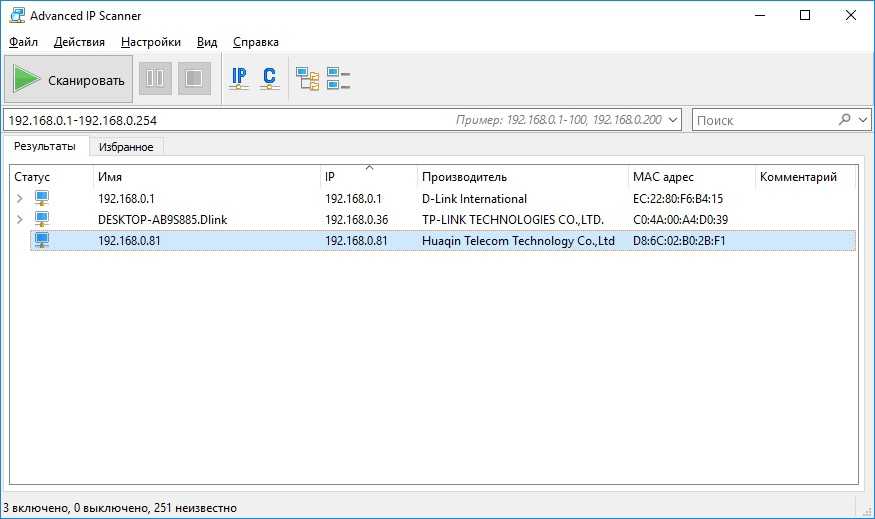

4. Теперь можно переходить к непосредственному поиску гаджетов, указав необходимый диапазон IP-адресов (по умолчанию у большинства коммутаторов или роутеров используется диапазон от 192.168.0.1 до 192.168.0.254), и нажать кнопку «Сканировать». В некоторых случаях диапазон адресов может быть изначально изменён вручную, поэтому вводить нужно будет именно его (сканирование стандартных ip практически ничего не даст).
5. В нашем случае было определено три устройства: ПК, на котором запущен сканер, беспроводной роутер и смартфон, подключенный по Wi-Fi. По каждому из гаджетов присутствует полная информация, такая как текущий ip-адрес (при желании его можно поменять), производитель техники и MAC адрес.

Методы сканирования портов

Сканирование портов отправляет тщательно подготовленный пакет на каждый номер порта назначения. Основные методы, которые может использовать программное обеспечение для сканирования портов:

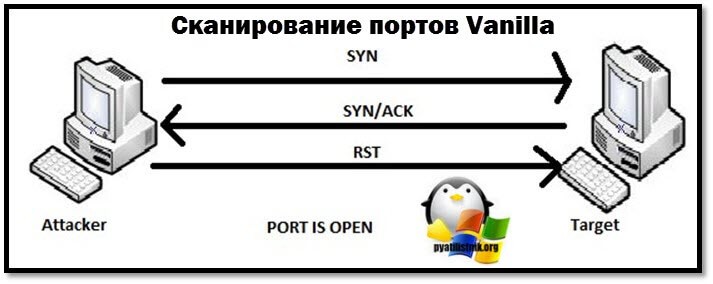

• Ваниль (Vanilla) – самый простой скан; попытка подключиться ко всем 65 536 портам по по очереди. Ванильное сканирование – это полное сканирование соединения, то есть оно отправляет флаг SYN (запрос на подключение) и после получения ответа SYN-ACK (подтверждение подключения) отправляет обратно флаг ACK. Этот обмен SYN, SYN-ACK, ACK включает квитирование TCP. Полное сканирование подключений является точным, но очень легко обнаруживается, поскольку все подключения всегда регистрируются брандмауэрами.

• Сканирование SYN (SYN Scan) – также называется полуоткрытым сканированием, оно только отправляет SYN и ожидает ответа SYN-ACK от цели. Если ответ получен, сканер никогда не отвечает. Так как соединение TCP не было установлено, система не регистрирует взаимодействие, но отправитель узнал, открыт порт или нет.
• Сканирование XMAS и FIN (XMAS and FIN Scans) – набор сканирований, используемых для сбора информации без регистрации в целевой системе. При сканировании FIN незапрошенный флаг FIN (обычно используемый для завершения установленного сеанса) будет отправлен на порт. Ответ системы на этот случайный флаг может показать состояние порта или брандмауэр. Например, закрытый порт, который получает незапрошенный пакет FIN, ответит пакетом RST (мгновенный прерывание), но открытый порт проигнорирует его. Сканирование XMAS просто отправляет набор всех флагов, создавая бессмысленное взаимодействие. Ответ системы может быть интерпретирован для лучшего понимания портов системы и брандмауэра.

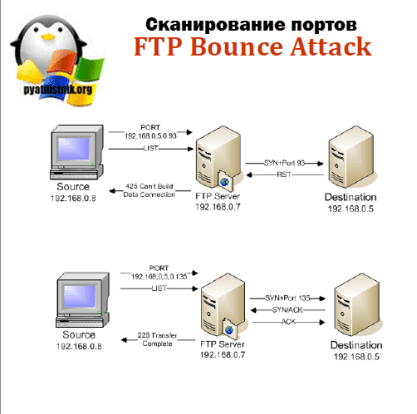

• Сканирование отказов FTP (FTP Bounce Scan) – позволяет замаскировать местоположение отправителя путем пересылки пакета через FTP-сервер. Это также предназначено для отправителя, чтобы остаться незамеченным.

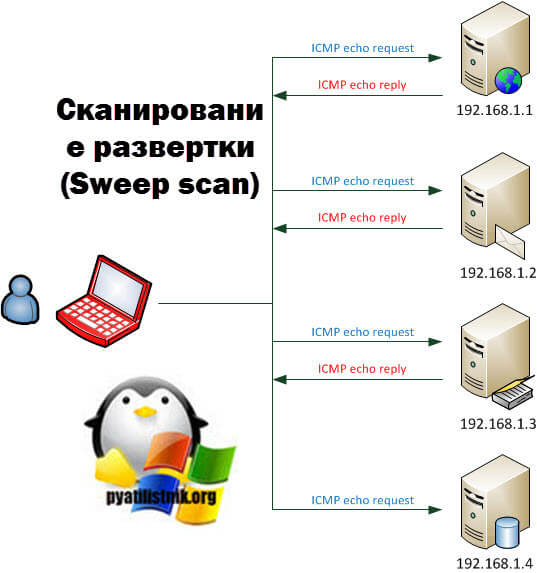

• Сканирование развертки (Sweep scan) – пингует один и тот же порт на нескольких компьютерах, чтобы определить, какие компьютеры в сети активны. Это не раскрывает информацию о состоянии порта, а сообщает отправителю, какие системы в сети активны. Таким образом, его можно использовать как предварительное сканирование.

Описание NMap

Nmap – бесплатная программа для защиты сетей. Она поддерживает работу с разными протоколами безопасности и сканирует любые порты. Утилита использует различные методы проверки. Это позволяет находить уязвимости сетей и устранять их.

Nmap – одна из лучших программ в своем роде. Она поддерживает работу с TCP, ICMP, UDP, FTP proxy, SYN и другими протоколами. В программе нет ограничений на проверку сетей по размерам или сложности. После проверки можно сравнить результаты анализа и задействовать фильтр хостов.

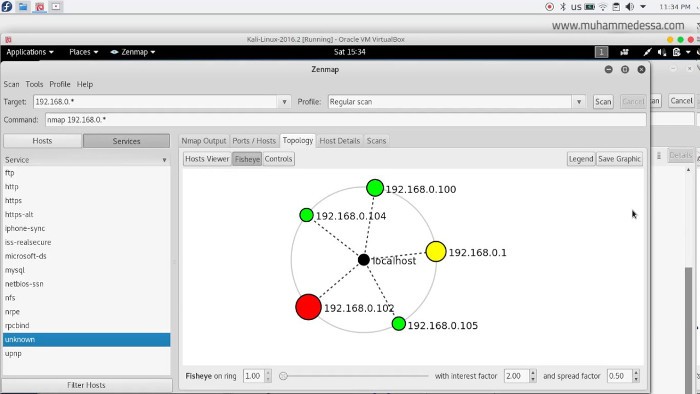

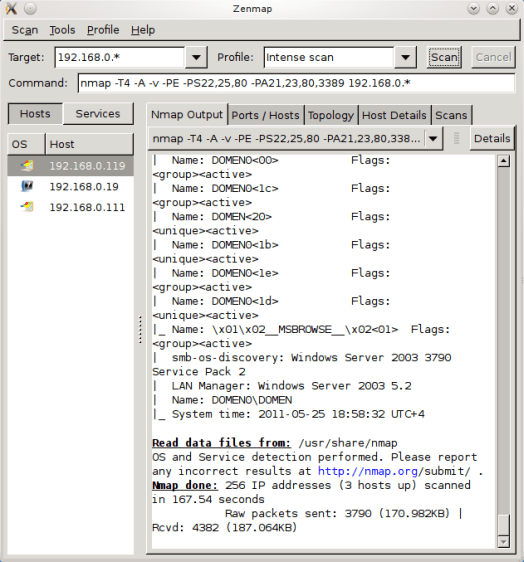

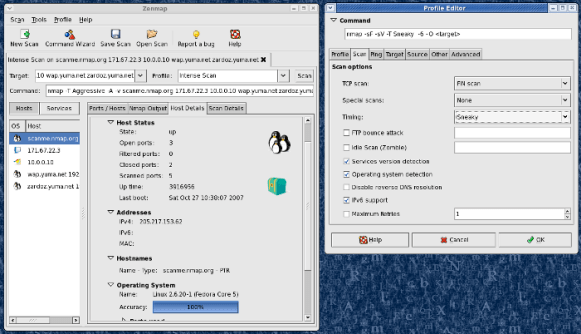

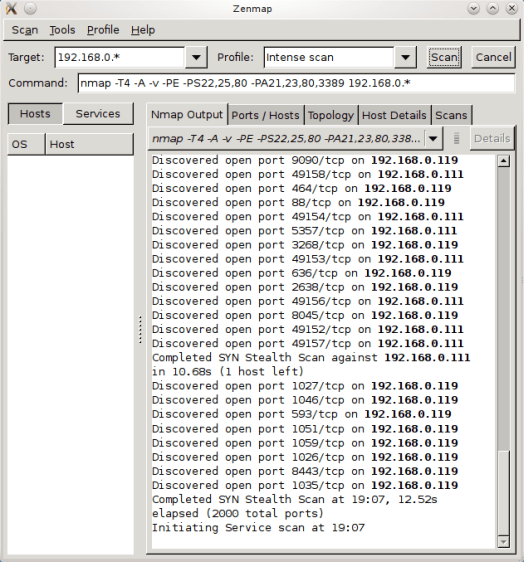

Работа осуществляется как через командную строку, так и через графическую оболочку с пользовательским интерфейсом. Поэтому использовать Nmap могут как новички, так и профессионалы. Софт совместим с версиями Windows от XP до 10.

Преимущества и недостатки

• Обходит многие фаерволы
• Позволяет проверять доступность серверов
• Работа в анонимном режиме

• Запрещена в некоторых странах

Как работает Nmap?

В компьютерных сетях все подключенные устройства имеют свой ip адрес. Каждый компьютер поддерживает протокол ping, с помощью которого можно определить подключен ли он к сети. Мы просто отправляем ping запрос компьютеру, и если он отзывается, то считаем, что он подключен. Nmap использует немного иной подход. Компьютеры также определенным образом реагируют на те или иные сетевые пакеты, утилита просто отправляет нужные пакеты и смотрит какие хосты прислали ответ.

Но об этом вы, наверное, уже знаете. Более интересно то как Nmap узнает какие сервисы запущены на машине. Суть работы всех сетевых программ основана на портах. Чтобы получить сообщение из сети, программа должна открыть порт на вашем компьютере и ждать входящих соединений. А для отправки сообщения по сети нужно подключиться к уже другой программой (адресатом) порту. Затем программе необходимо будет открыть порт, на котором она будет ждать ответа.

Утилита nmap в процессе сканирования сети перебирает доступный диапазон портов и пытается подключиться к каждому из них. Если подключение удалось, в большинстве случаев, передав несколько пакетов программа может даже узнать версию программного обеспечения, которые ожидает подключений к этому порту. Теперь, после того, как мы рассмотрели основы, рассмотрим как пользоваться nmap для сканирования портов и сети.

Сканирование сети с помощью nmap – немного теории

nmap – свободная утилита, предназначенная для разнообразного настраиваемого сканирования IP-сетей с любым количеством объектов, определения состояния объектов сканируемой сети.

nmap была написана с помощью C, C++, Python, Lua и предустановлена в Kali Linux, который мы с вами уже обозревали.

Изначально утилита была разработана для систем UNIX, сейчас же не составляет проблем установить её и на Windows.

nmap используется злоумышленниками для сканирования сетей WiFi, LAN и обнаружения открытых портов на подключенных устройствах для проведения различных атак.

Если на подключенном устройстве открыты порты, то оно считается уязвимым и легко поддаётся атакам с помощью различных X-sploits. Одним из самых распространнёных является Metasploit.

Metasploit Project – проект, посвящённый информационной безопасности. Создан для предоставления информации об уязвимостях, помощи в создании сигнатур для IDS, создания и тестирования эксплойтов.

Также вы можете прочитать о скрипте для Termux, с помощью него можно легко установить Network Mapper на ваш смартфон.

Зачем нужна команда nmap?

Основная задача команды nmap – сканирование сетевых портов указанных компьютеров для определения, какие из них используются (прослушиваются) программами-серверами. Для подавляющего числа сетевых демонов (служб) определены их стандартные порты по-умолчаню, которые они используют для своей работы. По этому признаку можно делать выводы, о том какие серверные программы запущены на том или ином компьютере в сети.

Также команда nmap – это самый доступный инструмент в руках злоумышленников для организации подготовки хакерской атаки на сеть. Ведь с помощью этой команды очень легко получить информацию, на основе которой можно судить о слабых и уязвимых местах в атакуемой системе.

Возможности nmap и примеры сканирования

Синтаксис Network Mapper

nmap [Тип сканирования] [Параметры] {Целевая спецификация}

В качестве целевой спецификации может быть имя хоста, IP-адрес, сеть и т.п.

Список параметров можно получить написав в терминале команду nmap.

Как вы знаете, роутеры сами раздают IP-адреса в диапазоне 192.168.0(1).0 – 192.168.0(1).255, это функция DHCP.

Для сканирования всего радиуса нам необходимо написать команду:

nmap -sL 192.168.1.1/24

-sL – параметр, запускает сканирование списка

24 в IP-адресе – это 24-битная подсетка, которая имеет нужный нам радиус в 256 символов. То есть сканирование пройдёт от 10.0.0.0 – 10.0.0.255.

Для сканирования подключенных устройств мы использует параметр -sn, в таком случае -sL нам не требуется.

nmap -sn 192.168.1.1/24

Как вы можете увидеть, в моей сети из было просканировано 256 хостов и 3 из них используются. Важно, что 192.168.0.1 – это роутер. Далее идёт мой телефон и ПК.

Теперь давайте просканируем устройства на наличие открытых портов следующей командой:

nmap -Pn {цель}

Мой компьютер не имеет открытых портов, что хорошо для меня и плохо для злоумышленника, так как он не сможет провести атаку.

Однако просканировав роутер, мы видим, что 2 порта открыто, 80 и 1900.

Также можно просканировать и все 256 хостов, однако это займет намного больше времени.

Узнаем версию ОС нашего ПК и роутера. Сканирование на операционную систему требует root привелегий и наличия открытых портов. В случае если порты закрыты, конкретного результата не будет и об этом будет предупреждение. С роутером проблем не возникло и все вывелось корректно, также мы видим MAC-адрес роутера/

#1: Сканирование одного хоста или IP адреса (IPv4)

### Сканирование одного IP nmap 192.168.1.1 ## Сканирование хоста nmap randomsite.com ## Сканирование хоста с дополнительной информацией nmap -v randomsite.com

#2: Сканирование нескольких IP-адресов или подсети(IPv4)

nmap 192.168.1.1 192.168.1.2 192.168.1.3 nmap 192.168.1.1,2,3

Вы также можете сканировать диапазон IP-адресов:

nmap 192.168.1.1-20 nmap 192.168.1.*

Наконец, вы можете сканировать всю подсеть:

nmap 192.168.1.0/24

#3: Чтение списка хостов/сетей из файла (IPv4)

Опция -iL позволяет вам читать список целевых систем, используя текстовый файл. Это полезно для сканирования большого количества хостов / сетей. Создайте текстовый файл следующим образом:

cat > /tmp/test.txt

Заполните его:

randomsite.com 192.168.1.0/24 192.168.1.1/24 10.1.2.3 localhost

Запустите сканирование:

nmap -iL /tmp/test.txt

#4: Исключение хостов/сетей (IPv4)

При сканировании большого количества хостов/сетей вы можете исключить хосты из проверки:

nmap 192.168.1.0/24 –exclude 192.168.1.5 nmap 192.168.1.0/24 –exclude 192.168.1.5,192.168.1.254

Или исключить список с помощью файла /tmp/exclude.txt

nmap -iL /tmp/scanlist.txt –excludefile /tmp/exclude.txt

#5: Включить скрипт сканирования ОС и ее версии (IPv4)

nmap -A 192.168.1.254 nmap -v -A 192.168.1.1 nmap -A -iL /tmp/scanlist.txt

#6: Узнать, защищен ли хост брандмауэром

nmap -sA 192.168.1.254
nmap -sA randomsite.com

#7: Сканирование хоста, если он защищен брандмауэром

nmap -PN 192.168.1.1
nmap -PN randomsite.com

#8: Сканирование хоста/адреса IPv6

Опция -6 включает сканирование IPv6. Синтаксис:

nmap -6 IPv6-Address-Here
nmap -6 randomsite.com
nmap -6 2607:f0d0:1002:51::4
nmap -v A -6 2607:f0d0:1002:51::4

#9: Сканирование сети и поиск работающих устройств

nmap -sP 192.168.1.0/24

Пример вывода:

Host 192.168.1.1 is up (0.00035s latency).
MAC Address: BC:AE:C5:C3:16:93 (Unknown)
Host 192.168.1.2 is up (0.0038s latency).
MAC Address: 74:44:01:40:57:FB (Unknown)
Host 192.168.1.5 is up.
Host nas03 (192.168.1.12) is up (0.0091s latency).
MAC Address: 00:11:32:11:15:FC (Synology Incorporated)
Nmap done: 256 IP addresses (4 hosts up) scanned in 2.80 second

#10: Быстрое сканирование

nmap -F 192.168.1.1

#11: Показать причину, по которой порт находится в определенном состоянии

nmap –reason 192.168.1.1
nmap –reason randomsite.com

#12: Показывать только открытые (или возможно открытые) порты

nmap –open 192.168.1.1
nmap –open randomsite.com

#13: Показать все отправленные и полученные пакеты

nmap –packet-trace 192.168.1.1
nmap –packet-trace randomsite.com

#14: Показать интерфейсы и маршруты хоста

nmap –iflist

Пример вывода:

Starting Nmap 5.00 ( http://nmap.org ) at 2012-11-27 02:01 IST
************************INTERFACES************************
DEV (SHORT) IP/MASK TYPE UP MAC
lo (lo) 127.0.0.1/8 loopback up
eth0 (eth0) 192.168.1.5/24 ethernet up B8:AC:6F:65:31:E5
vmnet1 (vmnet1) 192.168.121.1/24 ethernet up 00:50:56:C0:00:01
vmnet8 (vmnet8) 192.168.179.1/24 ethernet up 00:50:56:C0:00:08
ppp0 (ppp0) 10.1.19.69/32 point2point up

**************************ROUTES**************************
DST/MASK DEV GATEWAY
10.0.31.178/32 ppp0
209.133.67.35/32 eth0 192.168.1.2
192.168.1.0/0 eth0
192.168.121.0/0 vmnet1
192.168.179.0/0 vmnet8
169.254.0.0/0 eth0
10.0.0.0/0 ppp0
0.0.0.0/0 eth0 192.168.1.2

#15: Сканирование определенных портов

nmap -p [port] hostName ## Сканирование 80 порта nmap -p 80 192.168.1.1 ## TCP сканирование 80 порта nmap -p T:80 192.168.1.1 ## UDP сканирование 80 порта nmap -p U:53 192.168.1.1 ## Сканирование двух портов nmap -p 80,443 192.168.1.1 ## Сканирование диапазона портов nmap -p 80-200 192.168.1.1 ## Комбинирование всех параметров nmap -p U:53,111,137,T:21-25,80,139,8080 192.168.1.1 nmap -p U:53,111,137,T:21-25,80,139,8080 randomsite.com nmap -v -sU -sT -p U:53,111,137,T:21-25,80,139,8080 192.168.1.254 ## Сканирование всех портов с помощью * nmap -p “*” 192.168.1.1 ## Сканирование популярных портов, нужно указать количество nmap –top-ports 5 192.168.1.1 nmap –top-ports 10 192.168.1.1

Пример вывода:

Starting Nmap 5.00 ( http://nmap.org ) at 2012-11-27 01:23 IST Interesting ports on 192.168.1.1: PORT STATE SERVICE 21/tcp closed ftp 22/tcp open ssh 23/tcp closed telnet 25/tcp closed smtp 80/tcp open http 110/tcp closed pop3 139/tcp closed netbios-ssn 443/tcp closed https 445/tcp closed microsoft-ds 3389/tcp closed ms-term-serv MAC Address: BC:AE:C5:C3:16:93 (Unknown) Nmap done: 1 IP address (1 host up) scanned in 0.51 seconds

#16: Самый быстрый способ проверить все ваши устройства на наличие открытых портов

nmap -T5 192.168.1.0/24

#17: Определение ОС

Вы можете идентифицировать приложения и ОС удаленного хоста, используя опцию -O:

nmap -O 192.168.1.1
nmap -O –osscan-guess 192.168.1.1
nmap -v -O –osscan-guess 192.168.1.1

Пример вывода:

Starting Nmap 5.00 ( http://nmap.org ) at 2012-11-27 01:29 IST
NSE: Loaded 0 scripts for scanning.
Initiating ARP Ping Scan at 01:29
Scanning 192.168.1.1 [1 port]
Completed ARP Ping Scan at 01:29, 0.01s elapsed (1 total hosts)
Initiating Parallel DNS resolution of 1 host. at 01:29
Completed Parallel DNS resolution of 1 host. at 01:29, 0.22s elapsed
Initiating SYN Stealth Scan at 01:29
Scanning 192.168.1.1 [1000 ports]
Discovered open port 80/tcp on 192.168.1.1
Discovered open port 22/tcp on 192.168.1.1
Completed SYN Stealth Scan at 01:29, 0.16s elapsed (1000 total ports)
Initiating OS detection (try #1) against 192.168.1.1
Retrying OS detection (try #2) against 192.168.1.1
Retrying OS detection (try #3) against 192.168.1.1
Retrying OS detection (try #4) against 192.168.1.1
Retrying OS detection (try #5) against 192.168.1.1
Host 192.168.1.1 is up (0.00049s latency).
Interesting ports on 192.168.1.1:
Not shown: 998 closed ports
PORT STATE SERVICE
22/tcp open ssh
80/tcp open http
MAC Address: BC:AE:C5:C3:16:93 (Unknown)
Device type: WAP|general purpose|router|printer|broadband router
Running (JUST GUESSING) : Linksys Linux 2.4.X (95%), Linux 2.4.X|2.6.X (94%), MikroTik RouterOS 3.X (92%), Lexmark embedded (90%), Enterasys embedded (89%), D-Link Linux 2.4.X (89%), Netgear Linux 2.4.X (89%)
Aggressive OS guesses: OpenWrt White Russian 0.9 (Linux 2.4.30) (95%), OpenWrt 0.9 – 7.09 (Linux 2.4.30 – 2.4.34) (94%), OpenWrt Kamikaze 7.09 (Linux 2.6.22) (94%), Linux 2.4.21 – 2.4.31 (likely embedded) (92%), Linux 2.6.15 – 2.6.23 (embedded) (92%), Linux 2.6.15 – 2.6.24 (92%), MikroTik RouterOS 3.0beta5 (92%), MikroTik RouterOS 3.17 (92%), Linux 2.6.24 (91%), Linux 2.6.22 (90%)
No exact OS matches for host (If you know what OS is running on it, see http://nmap.org/submit/ ).
TCP/IP fingerprint:
OS:SCAN(V=5.00%D=11/27%OT=22%CT=1%CU=30609%PV=Y%DS=1%G=Y%M=BCAEC5%TM=50B3CA
OS:4B%P=x86_64-unknown-linux-gnu)SEQ(SP=C8%GCD=1%ISR=CB%TI=Z%CI=Z%II=I%TS=7
OS:)OPS(O1=M2300ST11NW2%O2=M2300ST11NW2%O3=M2300NNT11NW2%O4=M2300ST11NW2%O5
OS:=M2300ST11NW2%O6=M2300ST11)WIN(W1=45E8%W2=45E8%W3=45E8%W4=45E8%W5=45E8%W
OS_6=45E8)ECN(R=Y%DF=Y%T=40%W=4600%O=M2300NNSNW2%CC=N%Q=)T1(R=Y%DF=Y%T=40%S
OS:=O%A=S+%F=AS%RD=0%Q=)T2(R=N)T3(R=N)T4(R=Y%DF=Y%T=40%W=0%S=A%A=Z%F=R%O=%R
OS_D=0%Q=)T5(R=Y%DF=Y%T=40%W=0%S=Z%A=S+%F=AR%O=%RD=0%Q=)T6(R=Y%DF=Y%T=40%W=
OS:0%S=A%A=Z%F=R%O=%RD=0%Q=)T7(R=N)U1(R=Y%DF=N%T=40%IPL=164%UN=0%RIPL=G%RID
OS:=G%RIPCK=G%RUCK=G%RUD=G)IE(R=Y%DFI=N%T=40%CD=S)
Uptime guess: 12.990 days (since Wed Nov 14 01:44:40 2012)
Network Distance: 1 hop
TCP Sequence Prediction: Difficulty=200 (Good luck!)
IP ID Sequence Generation: All zeros
Read data files from: /usr/share/nmap
OS detection performed. Please report any incorrect results at http://nmap.org/submit/ .
Nmap done: 1 IP address (1 host up) scanned in 12.38 seconds
Raw packets sent: 1126 (53.832KB) | Rcvd: 1066 (46.100KB)

#18: Как определить версии служб?

nmap -sV 192.168.1.1

Пример вывода:

Starting Nmap 5.00 ( http://nmap.org ) at 2012-11-27 01:34 IST Interesting ports on 192.168.1.1: Not shown: 998 closed ports PORT STATE SERVICE VERSION 22/tcp open ssh Dropbear sshd 0.52 (protocol 2.0) 80/tcp open http? 1 service unrecognized despite returning data.

Синтаксис команды nmap и особенности её работы

Команда nmap довольно проста в использовании и каким-то сложным синтаксисом не отличается:

nmap [Тип сканирования…] [Опции] {цель сканирования}

Чего нельзя сказать о количестве, функциональности её ключей и неисчерпаемых возможностях их применения. Официальная документация, доступная на страницах man-руководства (команда man nmap), кроме того, что очень подробная (трудно встретить ещё подробнее), так ещё и имеет качественный перевод (локализации, в том числе и на русском языке) в большинстве Linux-дистрибутивов.

Не всегда утилита nmap предустановлена в системе, поэтому для её использования требуется установка соответствующего пакета, который обычно имеет имя nmap:

$ sudo apt-get install nmap

Или в Centos/Redhat

$  yum install nmap -y

Пример:

$ nmap -sT localhost

Столбец STATE показывает состояние порта: он может быть открыт (open), когда связан с использующими его службами (соединениями), закрыт (closed), когда порт не используется ни одним сервером. Также доступны состояния: unfiltered, когда nmap не смогла определить состояние порта. А также filtered – когда порт защищён (или заблокирован) брандмауэром.

Для задания хоста можно также использовать цифровую запись в виде IP-адреса. Отчёт из данного примера сформирован для самого обычного компьютера, для которого не была сконфигурирована какая-то защита. Как можно видеть, для прослушивания 80 и 443 портов для работы протоколов HTTP и HTTPS соответственно, запущен веб-сервер. Сервер баз данных (БД) MySQL также работает по стандартному порту.

Примеры команды nmap

Для поиска устройств, подключенных к сети, пользователю необходимо узнать маску локальной сети. Эта информация будет доступна после ввода команды:

$ ip addr show

В открывшемся окне, напротив слова «inet» запомните число, указанное, после слеша. Например, 24. Это число понадобится вам в дальнейшем. Теперь нужно задать команду для сканирования сети с указанием сохраненного числа и IP маршрутизатора:

$ nmap -sL 192.168.1.1/24

Если в операционной системе Linux стоит защита от сканирования портов, процесс не даст никаких результатов. В этом случае пользователю придется пойти на небольшую хитрость – использовать специальную опцию для обхода этой защиты. Как это будет выглядеть на практике:

$ nmap -sn 192.168.1.1/24

Теперь в открывшемся окне должны появиться результаты сканирования. Далее следует провести сканирование портов нужного узла без добавления каких-либо опций. Запуск утилиты:

# nmap 192.168.1.1

В открывшемся окне будут указаны все порты, используемые различными сервисами на ПК. Не забывайте о том, что каждый из этих портов может послужить уязвимым местом в системе. Если вас не устраивает сжатый вид найденной информации о подключенных портах, попробуйте заполучить развернутые данные. Это можно выполнить данным способом:

# nmap -sV 192.168.1.1

Для осуществления проверки конкретного порта понадобится команда в виде:

# nmap -sC 192.168.56.102 -p 21

В предыдущих примерах рассматривался скрипт по умолчанию, но на практике возможности пользователя гораздо обширнее. Для ознакомления с полным списком доступных скриптов необходимо воспользоваться специальной командой. Она выглядит так:

# find /usr/share/nmap/scripts/ -name ‘*.nse’ | grep ftp

Чтобы утилита функционировала в агрессивном режиме (при таком раскладе в окне будет указана развернутая информация о портах, вызванная всего лишь одной командой, что особенно удобно для неопытного владельца Linux), нужно добавить специальную опцию в стандартную команду. А именно:

# nmap -A 192.168.1.1

Использование nmap

При первом запуске Zenmap мы увидим основное окно. Что же неоходимо нам для того, чтобы начать анализ сети?

Первый шаг– нам нужно указать Цель (Target). Это то, что мы будем анализировать. Допустим, нам нужно просмотреть сеть вида 192.168.0.100. Мы можем просканировать ее целиком – для этого введем диапазон 192.168.0.* в поле Target. В этом случае будут проанализированы все доступные адреса локальной сети этого диапазона.

Второй шаг – это выбор Профиля сканирования. Поле Профиль (Profile) имеет выпадающий список, в котором находятся шаблоны (наборы предустановленных параметров Nmap) для анализа сети – от простого пингования до интенсивного сканирования. Хочу вас предупредить – последний вариант профиля может быть причиной выхода из строя оборудования в небольших сетях. Если у вас имеются роутеры или маршрутизаторы, то при сканировании они могут стать узким местом (в смысле – пропускной способности).

Когда вы выбираете профиль, то можете обратить внимание на происходящие изменения в строке Command. В зависимости от выбранного профиля меняются опции, с которыми запускается Zenmap. Точно такую же строку вы можете ввести в терминале. Другими словами, запуск Nmap с определенными параметрами в командной строке аналогичен запуску Zenmap с соотвествующим профилем.

И так, профиль выбран. Нажимаем кнопку Scan. Процесс сканирования начался. В левом окне будут отображаться обнаруженные IP-адреса (хосты), в правом – лог сканирования.

Внимание! Обязательно дождитесь окончания сканирования, прежде чем переключаться на другие вкладки! Иначе процесс может преждевременно прерваться или вообще завершиться крахом Zenmap. И вы не получите нужных результатов.

На правой панели находятся различные вкладки. Каждая из них служит своей определенной цели.

• Nmap Output: Вкладка по умолчанию. Выводит все команды, выполняемые программой Nmap.
• Ports Hosts: Показывает, какие порты на IP-адресах (хостах) открыты.
• Topology: Представляет в графическом режиме (картинка) топологию сети.
• Host details: Подробная информация о каждом отдельно выбранном хосте. Для того, чтобы выбрать нужный хост, достаточно просто щелкнуть на нем мыщью в левом окне программы.
• Scans: Список всех сканирований, выполненных программой. Вы можете заново запустить любой из них, выбрав его из списка и щелкнув мыщью на кнопке Scan.

Установка nmap на Linux

По умолчанию nmap не установлен в операционною систему Линукс, поэтому его нужно установить.

Centos  8:

dnf install nmap

Для Дебиан / Убунту:
# apt update
# apt install nmap

Centos  7 / Redhat /Fedora

yum install nmap

Сканирование чужих узлов.

В примерах выше для сканирования были выбраны локальный маршрутизатор и одна из рабочих станций, потому что мы имели право на их сканирование. Однако, будет плохой идеей запуск множественного сканирования чужого узла, если вы их не контролируете или не имеете прав для сканирования. Для экспериментов Nmap имеет общедоступный тестовый сервер scanme.nmap.org который Вы можете использовать.

Многие администраторы не любят несанкционированного сканирования их серверов, так что лучшим вариантом будет ограничение сканирования узлов своей локальной сети или тех для которых у вас есть права на сканирование. Также в некоторых случаях вы можете нарушить договор с вашим провайдером, при использовании некоторых особо агрессивных методов сканирования Nmap, поэтому будьте осторожны.

Сканирование нескольких узлов.

Вы можете сканировать больше чем один узел за раз, используя nmap. Если вы производите сканирование по IP-адресу вы можете определить диапазон 10.0.0.1-6 или 10.0.0.0/24.Используя диапазон 10.0.0.1-6 будут сканироваться узлы от 10.0.0.1 до 10.0.0.6.

Используя определение /24 будет сканироваться весь диапазон узлов от 10.0.0.0 до 10.0.0.255. Для примера, если нужно просканировать узлы от 10.0.0.1 до 10.0.0.42 и узнать какая ОС вероятно запущена используйте:

nmap –O 10.0.0.1-42

Если у вас есть некоторый список доменных имен вместо IP адресов, вы можете разделить их в командной строке, вот так:

nmap -O host1.target.com host2.target.com

Проверка открытых портов с помощью nmap

Если вы запустите nmap вообще без опций и укажите какой то узел, то он будет сканировать порты и покажет все найденные открытые порты и сервисы запущенные на них.

Например запустите:

nmap target.hostname.com
после чего он должен выдать что то похожее на это:
Interesting ports on target.hostname.com (10.0.0.88):
Not shown: 1711 closed ports
PORT STATE SERVICE
22/tcp open ssh
80/tcp open http
3306/tcp open mysql
Nmap done: 1 IP address (1 host up) scanned in 0.228 seconds

Nmap выдаст больше информации если использовать опцию -v (verbose).

Сканирование запущенных сервисов с помощью nmap

Если вы хотите узнать какой сервис возможно запущен попробуйте опцию –sV. Эта опция произведет более агрессивное сканирование и попытается выяснить какая версия сервисов запущена на данном узле, а также может помочь более точно определить какая ОС запущена.

Для пример запустим nmap –sV на тестовый сервер и получим следующий ответ:

Starting Nmap 5.21 ( nmap.org ) at 2010-02-28 00:15 EST
Nmap scan report for test.host.net (XX.XXX.XXX.XX)
Host is up (0.090s latency).
Not shown: 965 closed ports, 33 filtered ports
PORT STATE SERVICE VERSION
22/tcp open ssh OpenSSH 4.7p1 Debian 8ubuntu1.2 (protocol 2.0)
80/tcp open http Apache httpd 2.2.8 ((Ubuntu) PHP/5.2.4-2ubuntu5.10 with Suhosin-Patch)
Service Info: OS: Linux
Service detection performed. Please report any incorrect results at nmap.org/submit .
Nmap done: 1 IP address (1 host up) scanned in 11.43 seconds

Как вы видите, Nmap может проанализировать пакеты и определить версию запущенного приложений на SSH и HTTP портах. Здесь вы можете увидеть что опрашиваемая система это Ubuntu с Apache 2.2.8 и OpenSSH 4.7p1. Эта информация может быть полезна по ряду причин. Nmap сканирование может идентифицировать систему под управлением устаревших сервисов которые могут быть уязвимы для известных эксплойтов.

Профили сканирования

Для анализа сети в Zenmap вы можете использовать как профили по умолчанию (предустановленные), так и создавать свои собственные. Для того, чтобы создать свой профиль, щелкните на Profile, затем выберите Новыйпрофиль (NewProfile) или Команда (Command) или Редактироватьсуществующийпрофиль (EditCurrentProfile). Если вы хотите внести небольшие изменения, достаточно выбрать необходимый профиль и затем отредактировать его. Например, на скриншоте показан измененный профиль, в который добавлена информация об операционной системе. Чтобы добавить эту информацию, выберите профиль, затем Profile > EditCurrentProfile. В новом окне открываем вкладку Scan и затем выбираем опцию “OS”. Кнопка SaveChanges сохраняет изменения и закрывает окно редактирования.

Если вы изменили какой-либо профиль, вам нужно перезапустить сканирование, чтобы получить результат от введенных изменений.

Главные особенности и функции ZenMap

Мощность

У Zenmap отсутствуют ограничения в масштабах сканирования — от одного ПК до нескольких сотен тысяч машин, объединенных в одну большую сеть.

Простота использования

Работать в Zenmap может профессионал, используя самые сильные инструменты, и новичок. Причём пользователь может работать в обоих режимах — консоль или графический интерфейс. Сайт разработчика предлагает массу готовых пакетов для пользования в различных операционных системах специально для тех, кто не имеет желания или возможности собственноручно компилировать программу из исходных данных.

Свобода

Zenmap — бесплатная лицензированная программа, которая содержит в себе полный пакет всех исходников.

Поддержка разработчиков

Программа не даёт пользователям гарантию, однако сообщество разработчиков готово отвечать на любые вопросы пользователей. Наиболее часто используемые варианты сканирования могут быть сохранены в профили, чтобы обеспечить их лёгкий неоднократный запуск в дальнейшем. Мастер создания команд позволяет задавать команды в диалоговом режиме. Результаты сканирования сохраняются в базе данных. Это позволяет легко найти нужный результат, а также сравнивать результаты друг с другом. Благодаря активному сообществу разработчиков и хорошей документации Zenmap очень популярен. О высоком качестве этой программы говорят и многочисленные награды. Zenmap стал практически стандартом среди бесплатных программ для аудита сетей.

Установка и аудит сетей

Прежде чем скачать бесплатно «Зенмап», полезно знать — приложение поддерживает различные методы аудита сетей, включая в сканирование портов, определение наименования и точной версии операционной системы. Zenmap невероятно мощный. Ему «по зубам» компьютерная сеть любого размера, он быстро сканирует сеть даже в сто тысяч узлов. Любые преграды, будь то IP-фильтры, маршрутизаторы или что-то ещё, Zenmap с успехом преодолеет. Несмотря на то что он разрабатывался специально для больших сетей, при желании может точно так же применяться и на единичном сервере.

Установить Zenmap в большинство современных дистрибутивов достаточно просто, если используется готовый установочный пакет с запуском из репозиториев. Удобнее всего запускать из-под рут, потому что для полного пакета Nmap требуются привилегии Superuser.

Интерфейс пользователя

Для начала потребуется цель проверки. Предположим, что нужно отсканировать сеть с IP-адресами, используя маску 192.168.101.*:

• данное клише вводится в поле Target;
• затем в раскрывающемся списке «Профиль» нужно подобрать из предоставленных профиль, который лучше всего подойдёт для сканирования;
• нужно иметь в виду, что сканирование с применением функции «Интенсивного анализа», возможно, навредит некоторым сетевым устройствам, таким как роутеры или свичи. С данными устройствами нужно обращаться крайне осторожно;
• после подбора соответствующего профиля также поменяются данные поля Command, которое содержит nmap с установленными параметрами;
• если есть необходимость, то содержимое команды всегда можно скорректировать под себя.

Когда место назначения установлено и профиль сканирования выбран, следует нажать «Сканировать» и заняться своими делами (а может и нет, все будет зависеть от объёма данной задачи nmap и быстроты сети). Как только сканирование завершится, список хостов, которые были найдены, отобразится на левой панели.

На правой панели можно заметить 5 вкладок:

• nmap output — изначально открывается вкладка, которая отображает вывод текста nmap;
• порты/хосты — в этой вкладке можно посмотреть открытые порты и на каких хостах они открыты;
• topology — эта вкладка отображает топологию данной сети в форме графиков и диаграмм;
• сведения о хосте — здесь отображается вся информация о данных сканирования хоста;
• сканирование — эта вкладка содержит все ранее использованные команды скана, то есть историю.

Зайдя во вкладку Topology, можно отыскать самый занимательный пункт Zenmap. Тут находится топология рассматриваемой сети, которая изображается в формате кластера окружностей с названиями хостов или их сетевыми адресами. Если проверенная сеть довольно велика, разглядеть круги будет практически невозможно.

В таком случае нужно нажать кнопку «Управление», которая находится сверху, и использовать кнопки Zoom и Ring Gap, расположенные справа, чтобы настроить дисплей наилучшим способом. Также можно воспользоваться флажками в разделе «Вид», чтобы выбрать нужную информацию о хосте, отображаемую на карте.

Для комфортного использования новичками Nmap существует официальный графический интерфейс сканера безопасности – Zenmap. Новички зачастую сталкиваются с проблемой, когда невозможно пользоваться программой так же, как и опытным пользователям. Теперь неопытные пользователи без проблем могут использовать все расширенные возможности, которые доступны профессионалам.

Чаще всего результаты сканирования сохраняются в профиле пользователя, чтобы была возможность не единожды повторно их запускать. Чтобы создать команду для Nmap, необходимо перейти в диалоговый режим.

Также существует база данных, где хранятся результаты сканирований, которые можно неоднократно просматривать и при желании сравнивать.

Программа Nmap разработана и создана для быстрого и безопасного сканирования как одного ПК, так и целых компьютерных сетей. Nmap и Zenmap совместимы с большинством операционных сетей. Могут работать и в консольном режиме, и в режиме графического интерфейса.

Zenmap отличает наличие необходимой документации. Установка не представляет собой каких-либо сложностей. Официальный сайт Zenmap публикует установщики для всех распространённых операционных систем — Linux, Windows, FreeBSD.

Выводы и рекомендации по использованию nmap

В заключение хочется сказать, что утилита nmap нередко используется злоумышленниками и я не в коем случае не призываю к действию, данная статья написана в образовательных целях и автор не несет ответственности за ваши действия.

Network Mapper имеет также и графическую оболочку, об этом нужно упомянуть, однако я ей не пользовался и советую сразу работать с  терминалом.

Все открытые порты могут использоваться для проведения атак, следовательно стоит закрывать их по возможности на вашем устройстве, особенно в публичных местах и офисах.

Источники:

• https://itmaster.guru/nastrojka-interneta/analiz-lokalnoy-seti.html
• http://pyatilistnik.org/port-scanner-on-the-local-network/
• https://ip-scaner.ru/
• https://www.softslot.com/software-2862-nmap.html
• https://KtonaSoft.ru/nmap/
• https://losst.ru/kak-polzovatsya-nmap-dlya-skanirovaniya-seti
• https://www.make-info.com/nmap/
• https://ITProffi.ru/skanirovanie-setevyh-portov-v-linux-komanda-nmap/
• https://mordeniuss.ru/nmap-commands-examples/
• https://www.vseprolinux.ru/nmap-skaner
• http://rus-linux.net/nlib.php?name=/MyLDP/lvs/nmap/zenmap.html
• https://habr.com/ru/post/88064/
• https://ZenMap.ru/
