ADSL-модемы могут многим показаться устаревшими устройствами. Но на самом деле сейчас «интернет через телефон» тоже вполне востребован. Правда, и модемы стали более современными — например, как Keenetic DSL.

Zyxel Keenetic DSL — краткий обзор

Zyxel Keenetic DSL был разработан на базе Keenetic II. Фактически разработчики просто добавили к популярному роутеру DSL-модем. Keenetic DSL поддерживает стандарты ADSL G.dmt, G.lite, ADSL2, ADSL2+.

Для раздачи Wi-Fi у модели есть две мощные антенны. Беспроводная связь работает по стандарту 802.11n на частоте 2.4 ГГц. На роутере стоит мощный процессор 700 МГц RT63386. Он обеспечивает хорошую работу встроенного торрент-клиента и настройку файлового сервера.

У Keenetic есть подробная официальная документация на русском языке. В ней рассмотрены все нюансы настройки роутера для любого режима работы. В этой статье мы будем опираться на неё и разберём основные, самые базовые конфигурации для доступа в интернет.

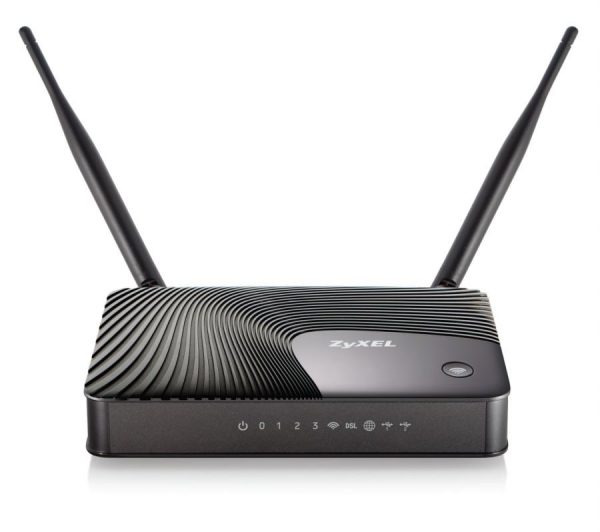

Несмотря на «старомодную» DSL-технологию, роутер выглядит вполне современно

Устройство обладает двумя USB-портами (на боковой и задней панелях). Это предоставляет массу полезных возможностей — от настройки сетевого принтера до удобной и быстрой загрузки торрентов.

На передней панели расположены индикаторы подключения и питания. На задней — порты для кабелей, USB, кнопка сброса и питания. Сверху также расположена кнопка включения и выключения режима Wi-Fi.

Стоимость модели начинается от 3 300 рублей.

Подключение роутера

Для начала запитаем роутер. Подключите его к сети с помощью блока питания и нажмите кнопку Power, расположенную на задней панели. Спереди должен загореться самый первый индикатор.

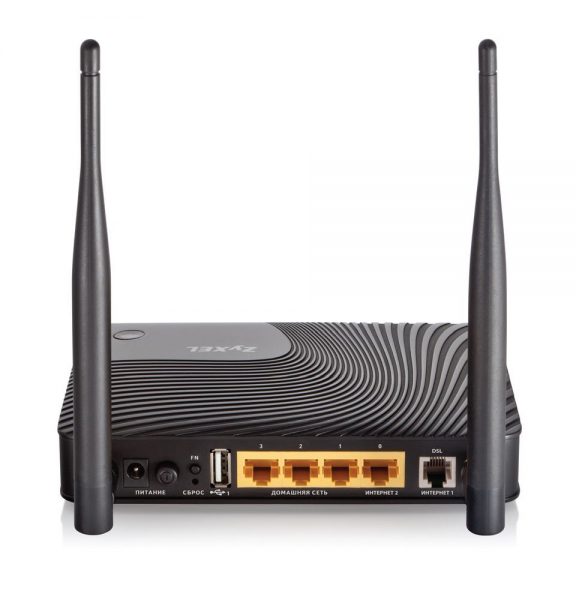

Интернет нужно подключать в порт «Интернет 1», если у вас DSL-интернет, или в «Интернет 2» во всех остальных случаях.

У Keenetic DSL 3 LAN-порта с общей маркировкой «Домашняя сеть». Для настройки необходимо подключить компьютер в порт с маркировкой 1. Для простого подключения к сети можно воткнуть шнур Ethernet в любое другое гнездо.

Все порты подписаны на русском языке, поэтому проблем с опознаванием не должно возникнуть

Автоматическое получение IP-адреса в Windows

Чтобы настроить автоматическую выдачу IP-адреса в Windows 7, Vista и XP:

1. Пуск.
2. Панель управления.
3. Центр управления сетями и общим доступом.
4. Подключение по локальной сети.

Для Windows 10 актуален такой путь:

1. Пуск.
2. Параметры (шестерёнка).
3. Панель управления.
4. Сеть и Интернет.
5. Центр управления сетями и общим доступом.
6. Изменение параметров адаптеров.

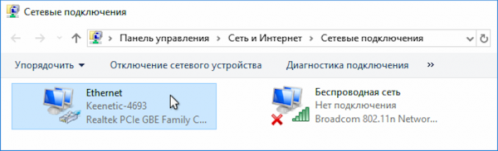

У вас откроется окно, в котором среди устройств вы обнаружите Keenetic DSL. Его можно будет определить по названию:

1. Дважды кликните на Keenetic в списке сетевых устройств.


   Над названием появится Ethernet

2. У вас откроется окошко состояния модема. Нажмите «Свойства» (потребуются права администратора).


   Здесь можно увидеть режим работы модема

3. Выделите мышью строку «IP версии 4» и нажмите «Свойства».


   Здесь можно настроить и другие протоколы

4. Отметьте пункт «Получить IP-адрес автоматически», кликнув мышью по кружку.


   Убедитесь, что DNS-адреса тоже получаются автоматически (стоит соответствующий флажок)

5. Нажмите «ОК», сохраните изменения в свойствах подключения и закрывайте окна.

Вход в настройки

Zyxel, как и многие другие производители роутеров, остановили свой выбор на веб-конфигураторе для настройки выхода в сеть и других параметров роутера. Зайти в него можно так:

1. Подключите ПК к роутеру в слот «Домашняя сеть — 1».
2. Откройте браузер. В официальной документации от Zyxel указывается именно Internet Explorer, но фактически можно пользоваться любым веб-обозревателем. В адресной строке введите «my.keenetic.net» или «192.168.1.1» без кавычек.
3. Откроется страница входа. По умолчанию логин для первого входа — admin, а пароль — 1234. Эта пара напечатана на наклейке на нижней стороне корпуса. Если вы ранее меняли эти настройки или получили в пользование б/у устройство, то данные для входа могут быть другими. Если вы их не знаете, то единственный способ зайти в веб-интерфейс — сбросить настройки до заводских, а затем зайти с помощью пары по умолчанию.

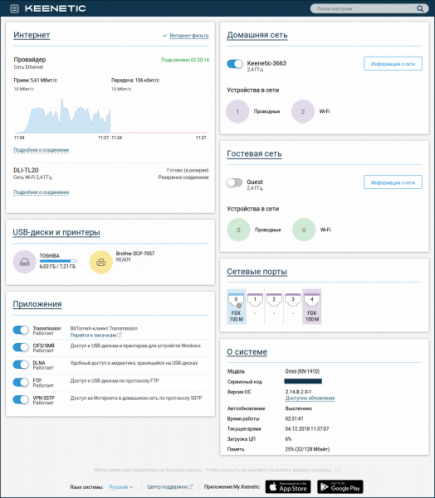

Веб-интерфейс Keenetic сильно отличается от привычных многим TP-Link или Netgear

Смена логина и пароля для входа

Использование стандартных логина и пароля не всегда безопасно — злоумышленники могут подключиться к вашему веб-конфигуратору и изменить настройки на свой вкус. Чтобы этого не произошло, после покупки рекомендуется сменить логин и пароль:

1. В веб-интерфейсе нажмите слева наверху кнопку с тремя горизонтальными полосками (меню).
2. Выберите пункт «Пользователи и доступ».

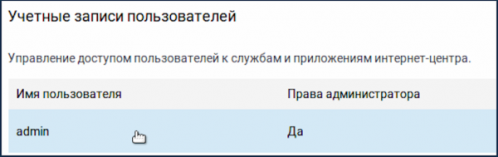

3. У вас откроется окно, в котором вы увидите пользователя с логином admin. Нажмите на эту строчку.


   Если вы ранее добавляли ещё пользователей, то здесь появятся и они

4. В открывшемся окне вы сможете изменить пароль, имя пользователя и права доступа. Внимание — права администратора всегда должны быть хотя бы у одного пользователя. Если вы пока не добавляли других юзеров в список, то вы не сможете снять права администратора с пользователя admin.


   В этом окне вы сможете также настроить права доступа к тем или иным функциям роутера

Создание нового пользователя

При желании вы можете добавить ещё одного пользователя, который сможет входить в веб-интерфейс. Новому юзеру можно дать не полный доступ, а, например, запретить сохранять настройки системы. Создание пользователя производится в том же меню, что и редактирование существующего профиля:

1. В веб-интерфейсе нажмите на меню, выберите «Пользователи и доступ».

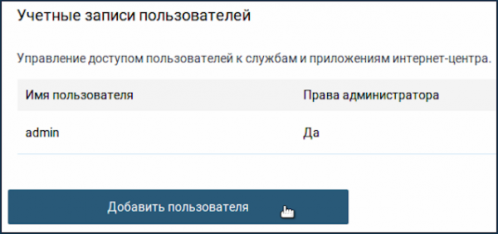

2. В открывшемся окне под список пользователей нажмите на кнопку «Добавить пользователя».


   Эту кнопку сложно пропустить

3. Окно создания пользователя выглядит так же, как и окно редактирования. Вам нужно ввести имя пользователя (произвольное, на латинице), пароль (дважды), и настроить доступ к сервисам. Если вы хотите, чтобы пользователь мог заходить в веб-интерфейс и изменять конфигурацию, убедитесь, что напротив «Веб-конфигуратор» стоит галочка, а напротив «Запретить сохранять настройки системы» — нет.
4. Нажмите «Сохранить».

Конфигурация DSL-интернета

Перед началом работы найдите договор с провайдером. В нём должны быть указаны:

• логин (имя пользователя);
• пароль;
• VPI;
• VCI.

Работать будем, как обычно, в браузере:

1. Зайдите в веб-интерфейс.
2. Нажмите «Меню» и выберите пункт «Интернет».
3. В открывшемся окне найдите вкладку АDSL.

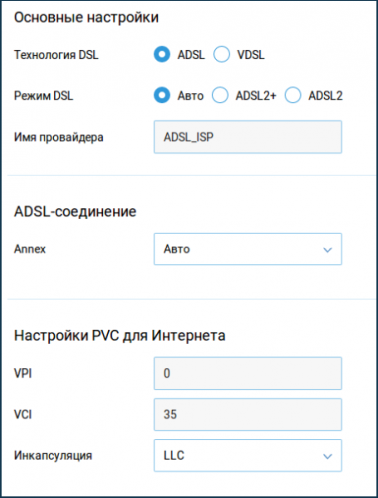

   В большинстве случаев у роутера уже стоят подходящие настройки — нужно только вписать данные от провайдера

4. В поле «Технология DSL» выберите ADSL.
5. В поле «Режим DSL» установите «Авто».
6. В поле «Имя провайдера» вы можете вписать произвольное название сети. С помощью этого имени вы в будущем сможете идентифицировать сеть из доступных.
7. В поле Annex оставьте «Авто».
8. Ниже впишите данные из договора в соответствующих полях. Вам нужно заполнить значения VPI и VCI, а ниже — логин и пароль, выданные поставщиком интернета. В поле «Инкапсуляция» нужно оставить LLC, если только в договоре не указано иное.

Настройка PPPoE

Для доступа к интернету по протоколу PPPoE вам потребуется знать:

• логин (username или имя пользователя— в договоре этот пункт может называться по-разному);
• пароль;
• VPI;
• VCI.

Эти данные прописываются в договоре с провайдером. Если вы потеряли бумагу, то просто свяжитесь с горячей линией вашего интернет-поставщика. Сотрудники колл-центра попросят некоторые персональные данные (например, ФИО того человека, на которого был оформлен договор), и продиктуют перечисленные выше. Запишите их и сохраните на будущее.

Начнём настройку с помощью NetFriend:

1. В адресной строке впишите «192.168.1.1/RU/nf.html» (без кавычек) и перейдите на эту страницу.
2. На открывшейся странице нажмите «Быстрая настройка» (правую кнопку).

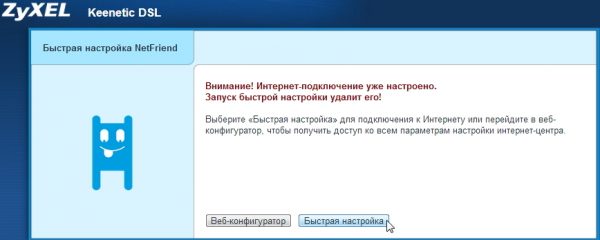

   У вас откроется мастер быстрой настройки NetFriend

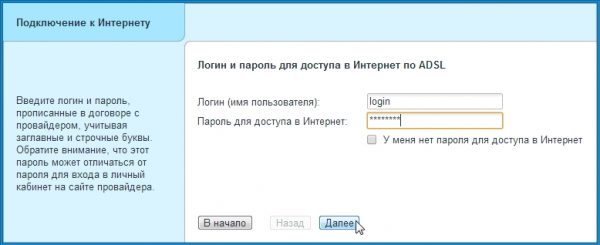

3. Введите логин и пароль, выданные провайдером. Нажмите «Далее».


   Мастер установки слева сопровождает каждый шаг инструкциями, поэтому запутаться почти невозможно

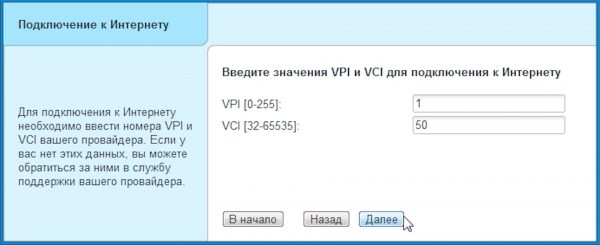

4. Затем браузерная утилита запросит у вас числовые VPI и VCI. Введите данные из договора и нажмите «Далее».


   VPI и VCI — это пара целых чисел

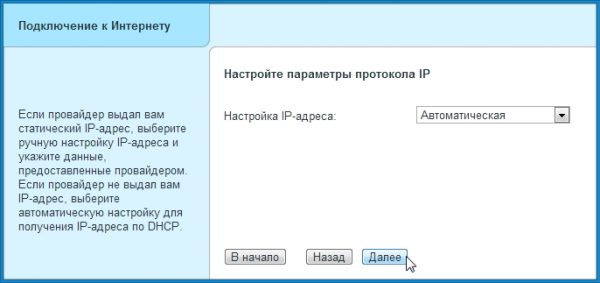

5. Теперь нужно определиться с IР. Если у вас с провайдером договор на статический адрес, выберите из выпадающего меню пункт «Ручная настройка». Вам потребуется ввести IP-адрес устройства, маcку (Subnet Mask), шлюз (Gateway) и сервер DNS (DNS Server). Последних может быть два (основной и резервный) или один. Всё это вы можете найти в договоре с интернет-компанией. Если их там нет, значит, провайдер предоставляет вам доступ с динамического IP (DHCP). В этом случае на странице настроек протокола IР выберите пункт «Автоматическая». Ничего дополнительно вводить не потребуется.


   Если вы не уверены, какой у вас IP-адрес, сверьтесь с договором с провайдером

6. Мастер быстро проверит подключение на его работоспособность и выдаст сообщение о результате.

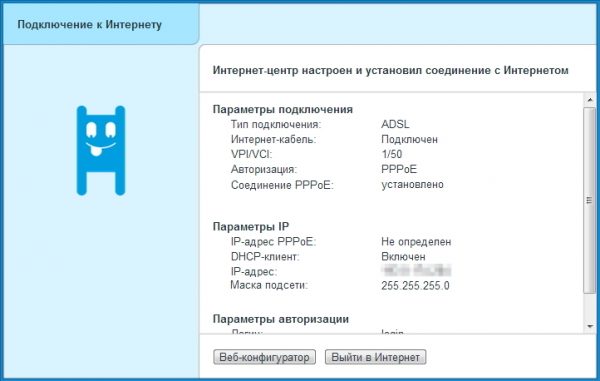

   После окончания настройки мастер предоставит вам данные о конфигурации

Настройка 3G/4G интернета

Наличие гнёзд для подключения USB и соответствующего софта позволяет Keenetic DSL получать доступ к интернету и с помощью мобильных USB-модемов. Однако роутер совместим не с любыми модемами. Полный и регулярно обновляющийся список поддерживаемых USB-модемов представлен на официальном сайте Zyxel. Убедившись, что ваша модель указана в списке, можно приступать к подключению. Все поддерживаемые USB-модемы работают с Keenetic DSL по принципу Plug’n’Play, то есть не требуют никакой настройки:

1. Подключите USB-модем со вставленной SIM-картой в соответствующий порт на задней панели.
2. Убедитесь, что индикатор сети в форме глобуса загорелся. Некоторые USB-модемы требуют около 30 секунд на подключение.
3. Проверьте соединение с помощью любого подключённого к роутеру устройства. Тип подключения (проводное или беспроводное) неважен.

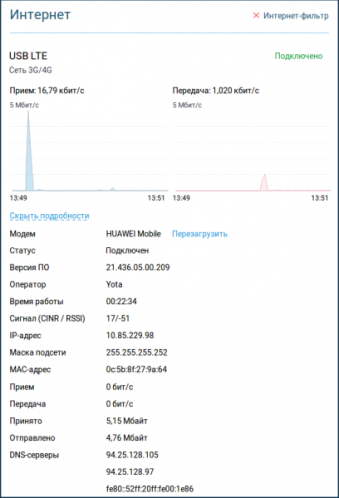

Ознакомиться со статусом подключения можно на основной странице веб-интерфейса в блоке «Интернет». Там вы увидите скорость приёма и передачи данных, модель модема, режим его работы и версию софта, установленного на USB-устройстве.

Здесь можно увидеть имя оператора, скорость и другие данные о подключении

Настройка Wi-Fi

Чтобы настроить беспроводное подключение, снова обратимся к веб-конфигуратору:

1. Зайдите в веб-интерфейс и нажмите «Меню».
2. Выберите пункт «Сеть Wi-Fi».
3. Откройте вкладку «Соединение».
4. Убедитесь, что стоит галочка напротив строчки «Включить точку беспроводного доступа».
5. В строке «Имя сети» введите произвольное название сети. Так ваша точка будет отображаться в списке доступных сетей на ПК, смартфонах и других устройствах при сканировании. По умолчанию стоит параметр SSID, написанный на наклейке с нижней стороны корпуса.
6. В поле «Мощность сигнала» выберите желаемую мощность. От этого параметра зависит, насколько далеко от роутера будет ловить Wi-Fi. По умолчанию установлена мощность 100%.
7. Нажмите «Применить».
8. Теперь перейдите на вкладку «Безопасность».
9. В поле «Проверка подлинности» выберите «WPA2-PSK» — это оптимальный стандарт для домашней сети.
10. «Тип шифрования» должен быть установлен на параметре ASCII.
11. В пустом поле «Сетевой ключ» введите произвольную комбинацию, которая будет служить паролем для доступа к вашему Wi-Fi. Учтите, что пароль чувствителен к регистру (воспринимает строчные и прописные буквы как разные символы).
12. Нажмите «Применить».

Сброс настроек до заводских

Для сброса настроек в нашем устройстве предусмотрена специальная кнопка. Она не защищена и не утоплена в корпусе, поэтому зажать её можно просто пальцем (не понадобятся скрепки, ручки):

1. Убедитесь, что устройство включено и готово к работе. Индикатор питания должен ровно гореть, не мигать.
2. Нажмите кнопку «СБРОС» на задней панели и удерживайте её.
3. Когда индикатор питания начнёт мигать, отпустите кнопку. Перезагрузка не нужна — настройки сброшены до заводских.

Сброс настроек уничтожает все конфигурации, которые вы или другие администраторы создавали в веб-интерфейсе. Однако она не откатывает версию прошивки до первоначальной.

Обновление прошивки роутера Zyxel Keenetic DSL

ПО Kennetic DSL предусматривает возможность автоматического обновления. Для того, чтобы регулярно получать обновления прошивки:

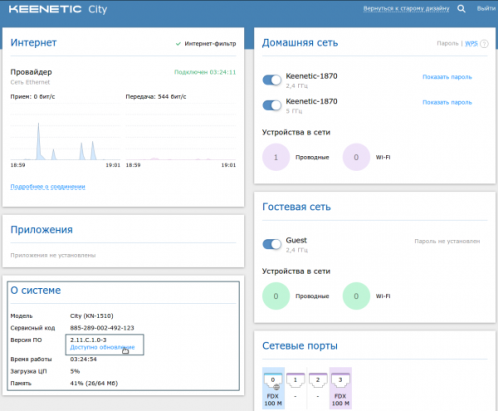

1. Откройте веб-интерфейс и найдите слева внизу блок «О системе».
2. Нажмите на строчку «Версия ПО». Если роутер уже обнаружил доступную новую прошивку, то здесь же будет синяя надпись «Доступно обновление».


   Здесь вы можете отслеживать установленные версии прошивок

3. В открывшемся окне переместите слайдер «Устанавливать обновления автоматически» во включённое положение.


   По умолчанию этот параметр включён

При желании вы можете устанавливать обновления и вручную — в этом случае переключите слайдер в выключенное положение. При появлении обновления нажимайте «Установить обновление» в веб-интерфейсе самостоятельно.

Если же вам нужно установить конкретную версию прошивки:

1. Зайдите на официальный сайт Keenetic OS с перечнем выпущенных версий.
2. Выберите нужную вам версию и скачайте её с сайта. Распакуйте скачанный архив — внутри будет файл с расширением .bin.
3. Зайдите в веб-интерфейс и перейдите на страницу «Общие настройки».
4. Нажмите Firmware.

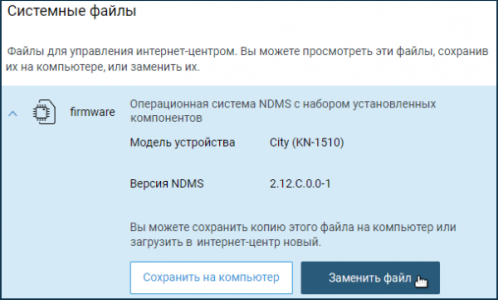

5. Нажмите «Заменить файл».


   Здесь вы увидите также информацию об уже установленной прошивке

6. У вас откроется обзор файлов. Найдите скачанный файл прошивки с расширением .bin.
7. Начнётся установка прошивки на роутер. В это время нельзя выключать устройство.
8. Веб-интерфейс оповестит вас об успешном завершении установки прошивки.

Откатываясь до конкретной версии Keenetic OS, не забывайте отключать автоматическое обновление. В противном случае роутер при подключении к интернету сразу обновится до актуальной, и придётся заново его перепрошивать.

Отзывы о Zyxel Keenetic DSL

как уже здесь многие отмечали: купил-включил-работает Настройки в полуавтоматическом режиме — для типичных случаев. Для профи — множество настроек чрез Web интерфейс. Среди которых особенно понравилась возможность явно устанавливать мощность сигнала wi-fi. Снизил до 50% без потери уровня.

Если поставить на стол то он начинает ощутимо нагреваться,но если его не много приподнять например поставить на пробки от газ/воды то нагрев уменьшается.

Стабильная работа Быстрая перезагрузка Очень простая настройка Тонна настроек

Давно искал роутер на все случаи жизни. Мне нужно подключаться из разных источников, этот может ethernet+adls+3G+WiFi. Сейчас использую ethernet, в будущем нужен будет adsl+3G как резерв. Кстати резервный канал подключается автоматически. Есть возможность устанавливать и обновлять приложения. Я пользуюсь: torrent качалкой, FTP и DLNA сервером. Для работы всего этого подключил к роутеру внешний жесткий диск. Через DLNA подключил через сетевой кабель телевизор samsung с функцией all share. Пойду сейчас смотреть фильм, закаченный туда же через торент клиент :). Так же думаю пригодится Яндекс ДНС, так как детишки растут, надо как то задумываться что они будут видеть. Еще и пара кнопок есть, которые можно настроить на разные действия. В общем очень доволен девайсом! Всё, что я желал для дома — есть.

По сравнению с DLINK очень хорошо держит сеть . У меня DSL как резерв и подключается в случае пропадания пинга по WAN к yandex . Возлагал большие надежды на встроенный торрент клиент и DLNA сервер. Но к сожалению постоянно с ними зависал. как я понимаю это из-за того что много чего повесил в dlna . Там была куча фоток и музыки , а также клипы и фильмы . Скорее всего если качать по одному фильму то все будет работать . Так что пришлось asus eeepc сделать сервером с dlna и торрентом и т.д.

Keenetic DSL — отличное решение для домашней сети и для малых офисов. Благодаря приятному и интуитивно понятному веб-конфигуратору настроить его проще простого.
