В этой статье вы познакомитесь с сетевыми моделями OSI и TCP/IP. OSI — это 7 уровневая модель. А TCP/IP — 4 уровневая модель.
Модель OSI
OSI (Open System Interconnection) — это эталонная модель сетевых взаимодействий. Эта модель весь процесс передачи данных делит на 7 частей, другими словами на 7 уровней. Каждый уровень отвечает за определённые задачи, но не говорит, как эти задачи решать. Это позволяет разработчикам создавать новые протоколы или технологии, которые работают на определённом уровне (решают определённые задачи) и не задумываться о других задачах. Другие задачи решаются на других уровнях, на которых работают другие протоколы и технологии.
Например, при разработке определённого протокола, нужно подумать о 2 вещах:
- О работе самого протокола (что этот протокол будет делать и какие задачи решать).
- О взаимодействии с более низким и более высоким уровнем. То есть как данные должны переходить с уровня на уровень, вверх или вниз.

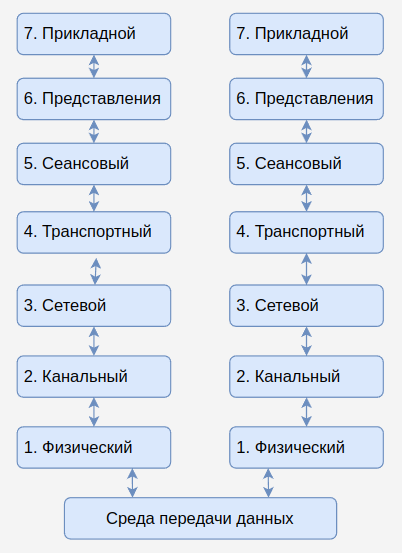

Вот так выглядит эта модель:
Данные, переходя с верхнего уровня на нижний, обрабатываются и к ним добавляется служебная информация. Процесс добавления служебной информации более низкого уровня называется — инкапсуляция.
Обратный процесс, когда данные переходят на более высокий уровень, при этом служебные данные более низкого уровня отбрасываются называется — декапсуляция.
Дальше пробежимся по каждому уровню, сверху вниз.
7 уровень — прикладной
Это самый высокий уровень. На нём работают пользовательские приложения, установленные на компьютере, сервере или телефоне. Здесь работают, например: клиент электронной почты и почтовый сервер, программный телефон и сервер ip-телефонии, браузер и web-сервер.
Протоколы этого уровня: DNS, HTTP, POP3, IMAP, SMTP, SIP, FTP, CIFS, NFS, DHCP и подобные.
Передающиеся данные на этом уровне называются сообщениями.
6 уровень — представления
На этом уровне происходит преобразование данных. Например шифрование или сжатие. Данные должны быть представлены в определённом виде, чтобы принимающее их приложение смогло эти данные обработать.
Здесь, теоретически, данные могут преобразовываться в разные форматы, например GIF или MP4. Или данные могут быть зашифрованы и расшифрованы.
На этом уровне работают протоколы: SSL и TLS.
5 уровень — сеансовый
Этот уровень отвечает за создание и уничтожение сеансов связи. Чтобы сеанс установился и поддерживался, на этом же уровне работает согласование кодеков.
4 уровень — транспортный
Этот уровень обеспечивает передачу данных по сети. То есть данные ещё не передаются физически, но уже происходит договорённость, как данные будут передаваться.
Здесь работают два протокола TCP и UDP. Эти протоколы применяются для разного типа трафика. Если трафик чувствителен к потерям, то используют TCP, который гарантирует доставку данных. А если трафику нужна более быстрая передача данных и можно пожертвовать потерями данных, то используют UDP.
На этом уровне сообщение делится на сегменты (если выбран протокол TCP) или на дейтаграммы (если выбран протокол UDP). В качестве служебной информации к каждому сегменту или дейтаграмме добавляется сетевой порт источника и назначения. Такие порты прослушивают процессы на хостах (компьютерах, серверах или телефонах).
3 уровень — сетевой
Этот уровень тоже отвечает за передачу данных. Но в отличии от транспортного уровня, где происходит выбор надёжности или скорости отправки данных. Задача этого уровня — ip-адресация и маршрутизация.
На этом уровне пришедший сверху сегмент или дейтаграмма делится на пакеты. А в качестве служебной информации к каждому пакету добавляется ip-адреса отправителя и получателя.
IP-адрес — это сетевой адрес устройства в Интернете.
Именно на этом уровне происходит маршрутизация пакетов, поэтому здесь расположились протоколы маршрутизации: BGP, OSPF, RIP, EIGRP.
Также на этом уровне работает протокол: ICMP, именно с его помощью работает утилита PING.
Ну и конечно же здесь работает протокол IP, который вводит ip-адреса.
А главное устройство, работающее на этом уровне — Маршрутизатор (Router).
2 уровень — канальный
Этот уровень разбивает пакеты, пришедшие с сетевого уровня на кадры (Frame). В качестве дополнительной информации каждому кадру назначаются физические адреса (mac-адреса) отправителя и получателя.
MAC-адрес — это физический адрес устройства в одном широковещательном домене.
Помимо физической адресации, этот уровень отвечает за обнаружение и исправление ошибок. То есть каждый кадр проверяется на ошибки и происходит попытка исправления ошибок разными способами (а иногда и не происходит).
На этом уровне работают коммутаторы (Switch) и мосты (Bridge). Эти устройства передают кадры определённому получателю а не всем.
На этом уровне работают протоколы: CDP, PPP, MPLS. Также здесь обитает технология Ethernet, которая занимает этот уровень и более низкий уровень.
1 уровень — физический
Это самый нижний уровень модели OSI. На этом уровне происходит разбивка кадров на биты. Затем биты кодируются в сигналы, а сигналы передаются по среде передачи. По проводам можно передавать сигналы с помощью электрического тока или света. Или можно передавать сигналы с помощью радио-волн.
Среди технологий, работающих на этом уровне, можно выделить Ethernet. Он описывает, как сигналы должны кодироваться, передаваться по проводам и так далее. Ещё на этом уровне работают: Bluetooth и Wi-Fi.
Сетевые устройства, которые здесь работают, это: концентраторы (Hub) и повторители (Repeater). Эти устройства работают с сигналами не вникая в логику передачи. Так как здесь нет никаких адресов, то сигнал просто передаётся с одного порта на другой.
Итоговая картинка

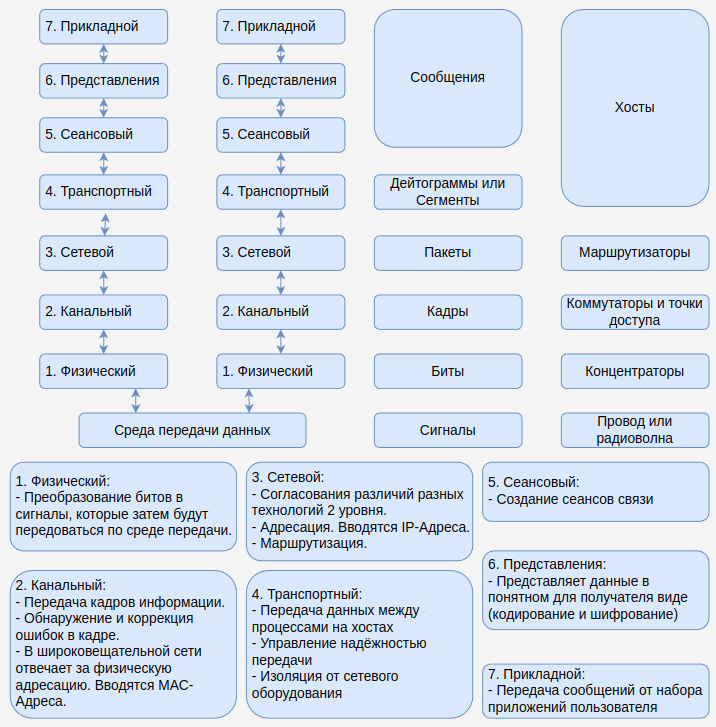

В итоге все полученные знания выше можно представить на следующем рисунке:
Модель TCP/IP
Эталонная модель сетевых взаимодействий OSI — это теоретическая модель, которая хорошо описывает, как сетевые устройства должны общаться друг с другом. Но на практике, разрабатывая сетевые протоколы, вместо OSI используют другую модель сетевых взаимодействий — TCP/IP.
Помимо модели сетевых взаимодействий TCP/IP есть стек протоколов TCP/IP. В этот стек входит множество сетевых протоколов, которые хорошо встраиваются в одноименную модель.

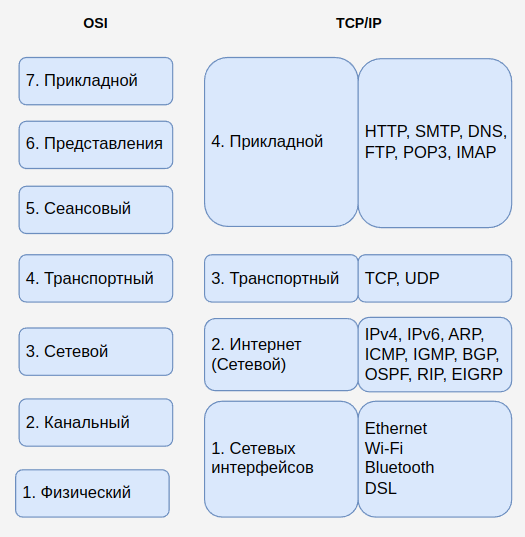

Модель TCP/IP делит процесс передачи данных на 4 уровня вместо 7 уровней OSI:
4 уровень — прикладной
Прикладной уровень в модели TCP/IP является самым верхним. Здесь работают приложения, установленные на компьютере, телефоне или сервере. Но в отличии от модели OSI здесь же происходит согласование данных (шифрование, сжатие, выбор формата данных и выбор кодеков) и установка сеансов связи.
Например, здесь работают протоколы SIP, DHCP, HTTP и подобные.
3 уровень — транспортный
Этот уровень не отличается от транспортного уровня в модели OSI. Здесь также работают 2 протокола: TCP и UDP. А в качестве служебной информации выступают сетевые порты.
2 уровень — интернет (межсетевой)
Интернет состоит из множества локальных сетей, объединённых между собой маршрутизаторами.
Этот уровень не отличается от сетевого уровня модели OSI. Здесь реализуется ip-адресация и маршрутизация, за счет введения ip-адресов.
1 уровень — сетевых интерфейсов
Этот уровень вобрал в себя физический и канальный уровни модели OSI. Это аппаратный уровень, на котором работают сетевые карты, коммутаторы, повторители, концентраторы.
Также на этом уровне находятся среды передачи информации, провода, радиоволны. Но не просто среды, а технологии, которые эти среды используют: Ethernet, Wi-Fi, DSL, Bluetooth.
Также на этом уроне можно обнаруживать или исправлять ошибки, возникшие при передаче данных.
