Для чего это нужно?

По умолчанию устройства, работающие за НАТом не доступны из интернета.  Проброс портов на маршрутизаторах, нужен для того, что бы получить доступ к ресурсам локальной сети из интернета, например, получить доступ к

• Удаленному рабочему столу по rdp
• К локальному ftp или web серверу
• Для доступа к ip камере
• для доступа к видеорегистратору
• Доступ к другим ресурсам, находящимся внутри сети.

Настройка проброса одного порта

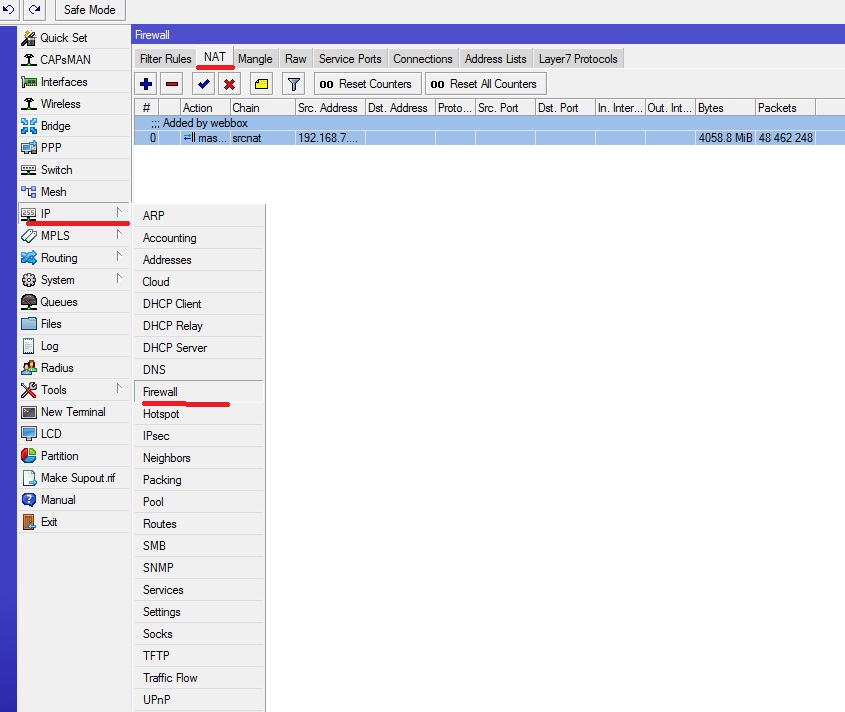

Для начала подключитесь к Mikrotik через winbox. Затем перейдите на вкладку IP-Firewall-NAT

Нажмите на синий плюсик в верхнем меню вкладки. И заполняем необходимые настройки.  Первым делом заполняем вкладку General. На рисунке показаны минимальные настройки для проброса одного порта, например, нам нужно настроить подключение к rdp серверу через Mikrotik.

Chain-канал приемник, есть два параметра srcnat-из локальной сети в интернет и dstnat из интернета в локальную сеть. Нам нужно dstanat

Src. Address — адрес с которого принимать запрос, например мы хотим разрешить подключение только с одного адреса, тогда нам нужно прописать в этом поле этот адрес. Если ничего не указано, то запросы будут приниматься со всех адресов

Dst. Address— адрес назначения (всегда ip маршрутизатора).

Protocol— Обязательное поле, указываем протокол работы, http, udp и т.д.

Src.Port – Порт источника с которого идет запрос, для нас это не важно

Dst.Port— обязательный параметр, указывает на каком порту роутер будет принимать запрос, здесь может быть указан абсолютно любой, например для rdp не обязательно указывать 3389, для безопасности лучше указать другой порт, например 33389.

Any.Port – объединяет два предыдущего параметра, если здесь будет что то указано, то это скажет маршрутизатору что src и dst порт равен указанному.

In.Interface – интерфейс на котором настроен внешний ip адрес Микротика

Out. Interface – интерфейс подключения компьютера, на который идет проброс, заполнять необязательно

Более тонкие настройки, которые редко используются

In.Interface List, Out. Interface List – принимает значение all т.е. использовать любой интерфейс, в принципе то же самое, что если не заполнять поля In и Out Interface

Packet Mark, Connection Mark, Routing Mark – Пробрасывать маркированные пакеты, маркировка происходит на вкладке firewall/mangle.

Connection Type — Пакет относится к определенному типу соединения, включенному на закладке Firewall/Service Ports, sip, ftp и т.д.

Обратите внимание, что перед полем можно поставить восклицательный знак, это означает отрицание

Данные настройки означают, что будут приниматься запросы на все порты кроме 3389.

После заполнения всех необходимых полей переходим на вкладку Action.

Action – действие которое нужно выполнить, в нашем случае это или dst-nat или netmap, отличие рассмотрим ниже, я ставлю netmap как более новый и улучшенный.

To Address – ip локального компьютера на который идет проброс

To Ports – Порт на котором работает сервис, например для rdp 3389, для ftp 21. Если dst port на вкладке general совпадает с данным параметром, то можно это поле не заполнять

После всех настроек нажимаем кнопку «ОК» И во вкладке NAT появится новое правило, если все сделано правильно, то все должно работать.

Проброс диапазона портов

Если на маршрутизаторе Микротик надо сделать проброс не один, а несколько портов на локальный компьютер, то в качестве Dst.Ports  указываем эти значения через запятую.

В этом случае будут приниматься пакеты из  диапазона 3389-3391

Можно использовать оператор отрицания

Здесь будут приниматься пакеты в диапазоне  с 1 по 3388 и с 3392 по 65536

Если же данного инструмента нам недостаточно, например надо пробросить udp для asterisk в диапазоне с 10000 по 20000, что не совсем удобно сделать вышеуказанными способами, то на помощь нам придет маркировка пакетов, переходим на вкладку firewall-Mangle.

нажимаем на плюс добавить правило. И заполняем необходимые поля

Chain – цепочка, может принимать следующие параметры

PREROUTING — Маркирует пакет до принятия решения о маршрутизации.

INPUT — Маркирует пакет, предназначенный самому хосту.

FORWARD — Маркирует  транзитные пакеты.

OUTPUT — Маркирует  пакеты, исходящие от самого хоста.

POSTROUTING — Маркирует все исходящие пакеты, как сгенерированные самим хостом, так и транзитные.

Нам нужно промаркировать пакет до того как он будет обработан правилами роутера, выбираем prerouting

Все остальные поля идентичны полям из правила NAT, только в  Dst.Port уже можно указать диапазон.

Затем переходим на вкладку Action

Action ставим маркировку пакетов, mark packet

New Packet Mark – название маркировки, вводим удобное имя.

После чего нажимаем кнопку «ОК»

Теперь переходим во вкладку NAT и добавляем новое правило

Выбираем только канал приемник Chain dstnat и пункт Packet Mark, который создали выше. Затем переходим на вкладку Action

Указываем действие netmap или dst-nat

To Adresses — ip локального компьютера

Если хотим перенаправлять диапазон порт в порт, то поле To Ports не заполняем, если нужно перенаправлять с диапазона на один порт, то в  To Ports  указываем нужное значение.

Проброс всех портов и всех протоколов на локальный ip

Иногда нужно пробросить все порты и все протоколы на локальный ip, в этом случае нужно использовать netmap. По-простому, netmap это маршрутизация сеть в сеть. Работает так же как DMZ на домашних роутерах типа dlink или tplink.

Для настройки также заходим в NAT, Нажимаем добавить правило и заполняем поля как показано на рисунке

Выбираем только канал dstnat, после чего переходим на вкладку Action

Здесь Action ставим netmap и указываем адрес назначения

Все. Теперь все запросы на внешний ip  будут перенаправляться на указанный локальный ip.
