В наличии имеется роутер RB4011iGS+ и точка доступа cAPGi-5HaxD2HaxD. Настраиваем менеджер CAPsMAN на роутере для управления точкой доступа удаленно.
Роутер и точка обновлены до RouterOS 7.10.2.
Настройку проводили по двум статьям в конце.
Общий смысл следующий: настраиваем все параметры на роутере, включаем CAPsMAN, на точке включаем CAP, она подхватывает нужные настройки.
Оглавление
Настройка роутера
WiFiWave2 – Channel
WiFiWave2 – Security
Добавляем разделение основной и гостевой сети по виланам. В гостевой сети включаем “Client Isolation”:
WiFiWave2 – Datapath
Объединяем эти настройки в:
WiFiWave2 – Configuration
Настраиваем:
WiFiWave2 – Provisioning
Включаем режим CAPsMAN в:
WiFiWave2 – Remote CAP – CAPsMAN
Итоговая конфигурация роутера
# RouterOS 7.10.2
# model = RB4011iGS+
/interface wifiwave2 channel
add band=2ghz-ax disabled=no name=2GHz
add band=5ghz-ax disabled=no name=5GHz
/interface wifiwave2 datapath add bridge=»bridge.531 (WIFI_USERS)» disabled=no name= «datapath.531 (WIFI_USERS)» vlan-id=531add bridge=»bridge.532 (GUEST)» client-isolation=yes disabled=no name= «datapath.532 (GUEST)» vlan-id=532
/interface wifiwave2 securityadd authentication-types=wpa2-psk,wpa3-psk disabled=no group-key-update=1h name=security01
/interface wifiwave2 configuration add channel=2GHz country=Russia datapath=»datapath.531 (WIFI_USERS)» disabled=no mode=ap name=2GHz-main security=security01 ssid=wifi-Main add channel=5GHz country=Russia datapath=»datapath.531 (WIFI_USERS)» disabled=no mode=ap name=5GHz-main security=security01 ssid=wifi-Main add channel=2GHz country=Russia datapath=»datapath.532 (GUEST)» datapath.bridge=»bridge.532 (GUEST)» .client-isolation=yes disabled=no mode=ap name=2GHz-guest security=security01 ssid=wifi-Guest add channel=5GHz country=Russia datapath=»datapath.532 (GUEST)» datapath.bridge=»bridge.532 (GUEST)» .client-isolation=yes disabled=no mode=ap name=5GHz-guest security=security01 ssid=wifi-Guest
/interface wifiwave2 capsmanset ca-certificate=auto enabled=yes package-path=»» require-peer-certificate= no upgrade-policy=none
/interface wifiwave2 provisioning add action=create-dynamic-enabled master-configuration=2GHz-main name-format= 2G-%I slave-configurations=2GHz-guest supported-bands=2ghz-ax add action=create-dynamic-enabled master-configuration=5GHz-main name-format= 5G-%I slave-configurations=5GHz-guest supported-bands=5ghz-ax
Настройка точки доступа
Автонастройка точки доступа

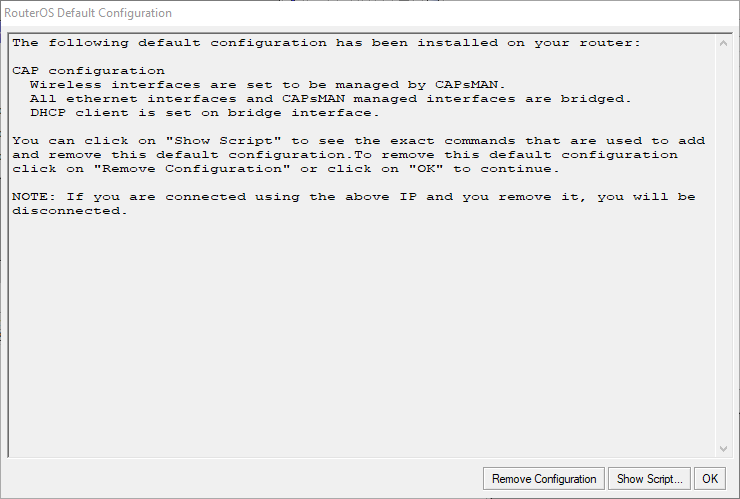

Точку доступа сбрасываем в режим CAP, необходимые настройки она получит сама. В режиме CAP к точке по умолчанию применяются следующие настройки:
Нам остается настроить только Management интерфейс на точке.
Или ручная настройка точки доступа
WiFiWave2 – Datapath
WiFiWave2 – WiFiWave2 -CAP
Включаем беспроводные интерфейсы и в их свойствах – Configuration – Manager выбираем Capsman
Итоговая конфигурация точки доступа
# RouterOS 7.10.2
# model = cAPGi-5HaxD2HaxD
/interface wifiwave2
# managed by CAPsMAN
# mode: AP, SSID: wifi-Main, channel: 5500/ax/Ceeeset [ find default-name=wifi1 ] arp-timeout=auto configuration.manager= capsman datapath=capdp disabled=no mac-address=48:A9:8A name= wifi1
# managed by CAPsMAN
# mode: AP, SSID: wifi-Main, channel: 2457/ax/eCset [ find default-name=wifi2 ] arp-timeout=auto configuration.manager= capsman datapath=capdp disabled=no mac-address=48:A9:8A name= wifi2
/interface wifiwave2 capset discovery-interfaces=bridgeLocal enabled=yes slaves-datapath=capdp
/interface wifiwave2 capsmanset enabled=no/interface wifiwave2 datapath
add bridge=bridgeLocal comment=defconf disabled=no name=capdp
