Роутеры Tenda, наряду с недорогими роутерами других китайских производителей, завоёвывают рынок беспроводных маршрутизаторов. Один из типичных представителей — модель Tenda N301.

Обзор, параметры роутера Tenda N301

Роутеры Tenda, наряду с Xiaomi и другими китайскими маршрутизаторами, быстро завоёвывают популярность. Несмотря на низкую цену (от 1000 р.), роутер Tenda N301 имеет внушительные для современных пользователей параметры.

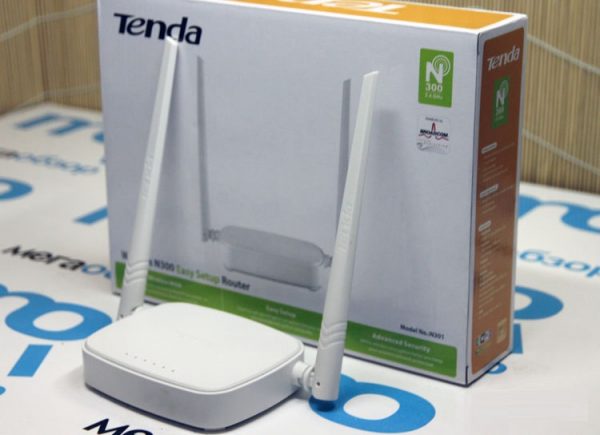

Компактность и округлая форма легко встраиваются в любой современный дизайн квартир и офисов, а две антенны Wi-Fi обеспечивают устойчивое покрытие многомегабитным интернетом до десятка комнат, идущих в здании подряд.

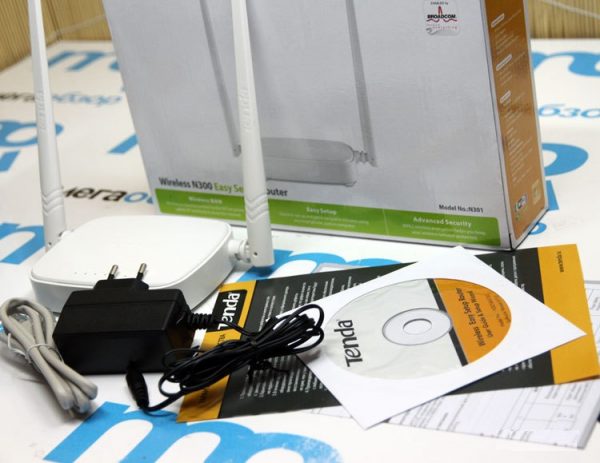

В комплекте — сам роутер, адаптер питания, кабель LAN, диск с программами и руководство пользователя.

Роутер невозможно повесить на стену — у него нет монтажных отверстий. Это задача пользователей-приспособленцев, которые найдут, где проделать в корпусе роутера нужные отверстия, повесить на сам корпус крепление либо по-иному закрепить роутер на стене.

Ход несъёмных антенн достаточно плотный — это позволяет их повернуть так, чтобы покрытие Wi-Fi было максимальным при имеющейся плотности застройки и расположении других вещей и предметов. В роутере установлен 3-портовый LAN-маршрутизатор, имеется порт WAN, внешне особо ничем не выделяющийся.

К роутеру невозможно подключить 3G/4G-модем — разве что через специальный преобразователь интерфейса LAN-USB, который можно найти только в Китае. Разъём питания и кнопка WPS прилагаются.

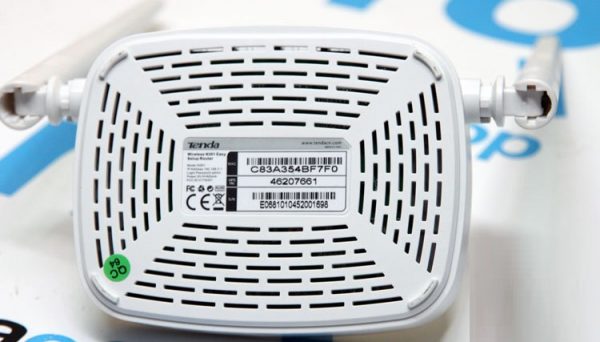

Как и всякий недорогой роутер, N301 также защищён от перегрева нижней стенкой, напоминающей решето с удлинёнными отверстиями.

Таблица: характеристики Tenda N301

Параметр	Значение параметра или его допуск
Процессор	серии Realtek с частотой 500 МГц
Оперативная память	16 МБ
Флеш-диск	2 МБ
Параметры маршрутизатора LAN	3 порта LAN и порт WAN, скорость ЛВС до 100 Мбит/с
Физические параметры сети Wi-Fi	802.11bgn Mixed MIMO, 2,4 ГГц, до 300 Мбит/с
Количество и характеристики антенн Wi-Fi	2 (усиление на каждой не менее 5 дБ), несъёмные, поворотные
Защита сети Wi-Fi	любой уровень, включая надстройки WPA-2
Основные функции	DHCP-сервер, динамичные/статичные IP-настройки, DMZ, сетевой экран, NAT, фильтр MAC-адресов, PPTP/L2TP-шифрование VPN, PPPoE-связь
Дополнительные функции	режим моста/репитера Wi-Fi, гостевая сеть

У роутера Tenda N301 слишком мало флеш-памяти: зачастую невозможно установить открытое ПО (например, WRT-версии прошивок, которым нужно не менее 4 МБ).

«Урезание» размера флеш-диска роутера требует от сторонних разработчиков, не работающих на фирму «Tenda», тотальной оптимизации длины программного кода, затрагивающей многие функции — например, репитерно-мостовой функционал Wi-Fi, поддержка LAN-преобразователей интерфейсов (для подключения нетипичных внешних устройств и гаджетов) и т. д.

Первоначальная настройка Tenda N301 и ПК

Прежде чем настраивать интернет и другие, не менее полезные функции, проверьте работу LAN-подключения ПК, с которого производится настройка, и смените пароль администратора N301.

Проверка автонастройки IP-подключения к Tenda N301

Автополучение IP-адресов — это настройка, избавляющая пользователя от необходимости каждый раз «выбивать» IP-адреса вручную.

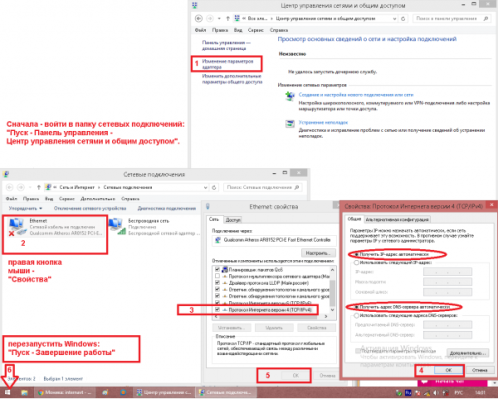

1. Дайте команду: «Пуск» — «Панель управления» — «Центр управления сетями и общим доступом» — «Изменение параметров адаптера» — правый щелчок мышью на значке Ethernet-подключения — «Свойства».


   Это руководство подходит как для Ethernet, так и для Wi-Fi

2. На вкладке «Сеть» дайте команду «IP версии 4 — Свойства» и проверьте, включена ли опция «Получить IP-адреса (DNS-адреса) автоматически». Если ранее использовалась ручная настройка IP-адресов — уберите эти значения.
3. При изменении IP-настройки закройте все диалоговые окна, нажав OK, перезапустите Windows. Это необходимо, чтобы новая IP-настройка вступила в силу.

При возможности повторно использовать профили ручной IP-настройки пригодится стороннее приложение, переключающее адаптер к определённым значениям IP-адресов, например, NetSetMan.

Смена пароля администратора на роутере Tenda N301

Как и на роутерах многих других марок, веб-интерфейс Tenda использует по умолчанию адрес 192.168.0.1 и слово «admin» в качестве логина и пароля. Введите эти данные в вашем браузере.

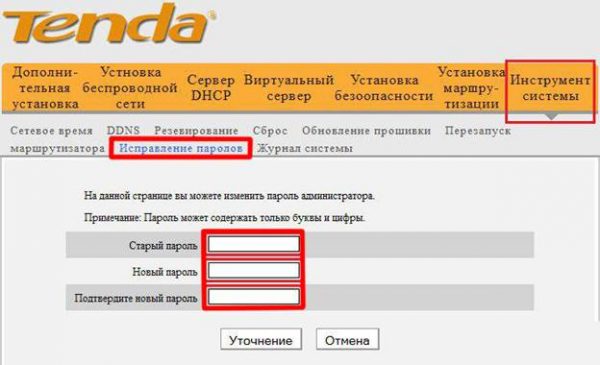

Дайте команду «Инструменты системы — Изменить пароль».

Укажите прежний пароль администратора Tenda N301. Введите и повторите ввод нового пароля, нажмите клавишу «Сохранить».

Русскоязычный перевод веб-интерфейса, включая орфографические ошибки, в этом описании исправлен. Этот недочёт не редкость для китайских устройств низшего ценового диапазона.

Вы можете перейти к общим настройкам Tenda N301.

Настройка функций локальной сети роутера N301

Прежде чем настроить кабельный интернет и IPTV, «прокинуть» порты до нужного сервера вашей ЛВС и оптимизировать управление настройками Tenda N301, наладьте работу локальной сети роутера, включая связь гаджетов по Wi-Fi.

Наладка LAN на роутере N301

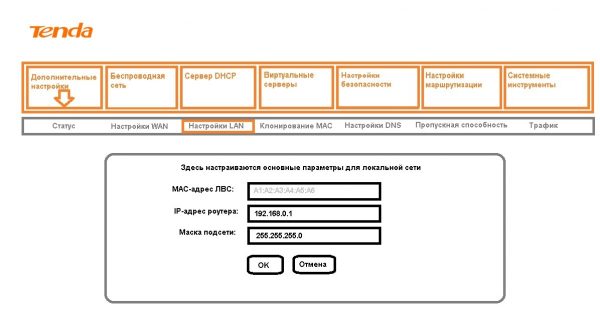

LAN-настройка задаёт адрес шлюза — без него априори невозможна работа роутера. Дайте команду «Основные настройки — Настройка LAN» и введите IP основного шлюза роутера.

Нажмите кнопку «OK», чтобы сохранить эту настройку. Роутер N301 перезапустится автоматически с новым основным IP-адресом.

DHCP-настройка Tenda N301

DHCP-сервер раздаёт IP-адреса из диапазона нумерации, указанного в дополнительных настройках LAN. Функция DHCP избавляет пользователей от необходимости настраивать каждый свой гаджет отдельно.

1. Дайте команду «Дополнительные настройки — Сервер DHCP» и включите саму функцию DHCP.


   Укажите диапазон IP-адресов для DHCP

2. Укажите начальный и конечный IP-адреса, которыми обозначен диапазон нумерации.
3. Назначьте срок аренды IP-адреса каждым из устройств (параметр общий для всех гаджетов и ПК) и нажмите кнопку «OK».

Роутер перезапустится с новыми IP-параметрами. Остальные IP-адреса, если вы указали малый интервал, не охватывающий 253 адреса в шаблоне локальной сети, доступны для ручной настройки непосредственно на гаджете.

Так, если диапазон ограничивается адресами 192.168.0.100 — 192.168.0.200, то, настраивая вручную очередной гаджет или ПК, можно указать IP-адрес из интервала 192.168.0.2 – 192.168.0.99 или 192.168.0.201 — 192.168.0.254.

Конфигурирование Wi-Fi на Tenda N301

Сюда включены все настройки Wi-Fi, включая режим репитера. Ретранслятор Wi-Fi позволяет как раздавать интернет (или брать трафик с соседних роутеров, на которых уже настроен и работает доступ в Сеть), так и организовать беспроводную локальную сеть (WLAN).

Настройка Wi-Fi на роутере N301 в режиме точки доступа

Необходимо не только настроить параметры сети Wi-Fi, но и создать защищённую сеть, к которой не подключится ни одно чужое («с улицы») устройство.

Общие настройки Wi-Fi на N301

Сделайте следующее.

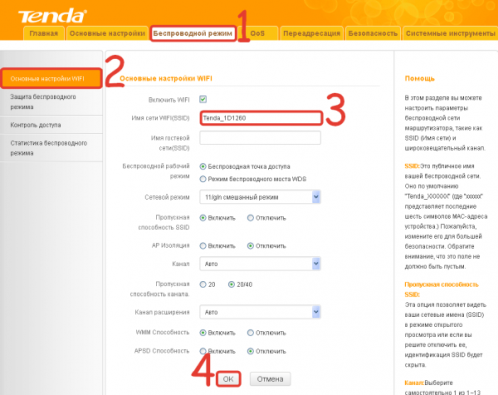

1. Дайте команду «Беспроводной режим — Основные настройки Wi-Fi».


   Задайте имя, скоростной режим сети Wi-Fi и т. д

2. Задайте имя сети (SSID), выдаваемое в эфир. По желанию можно задать имя для гостевой (открытой) сети — роутер создаёт как бы две сети. Гостевая сеть лишь раздаёт интернет, не подпуская чужие устройства к настройкам роутера и гаджетам и ПК, подключённым к основной (домашней) сети (W)LAN.
3. Выберите режим беспроводной точки доступа. По желанию вы можете также задать полосу (битрейт из вашего интернет-канала), которую вы готовы отдать «на растерзание» гостям в вашей сети — но выдать столько килобит/мегабит в секунду, чтобы их активность не мешала вашей работе.
4. Выберите автоматический подбор канала Wi-Fi. Роутеры ваших соседей, ваши другие роутеры (например, роутер 4G/Wi-Fi, который вы носите с собой), автоматически переключаются на наименее загруженные каналы Wi-Fi, чтобы не «глушить» друг друга. Ведь если все устройства в вашем доме или частном квартале соберутся на одном канале, например, №1 (2412 МГц), то дальность каждого из них будет ограничена лишь одной комнатой, где этот роутер находится.
5. Выберите ширину канала в 20 МГц. Применение 40-мегагерцовой полосы Wi-Fi чревато созданием помех соседним роутерам и снижением радиуса действия сетей Wi-Fi не менее, чем вдвое.
6. Включите функции «WMM» (Wireles Multimedia — отвечает за целостность контента, передаваемого по сетям Wi-Fi) и APSD (Automatic Power Shutdown — автоуменьшение мощности канала Wi-Fi при его невостребованности). По умолчанию функции APSD и WMM «вшиты» в ПО роутеров — в большинстве марок и моделей маршрутизаторов они недоступны пользователям, но задействованы автоматически. Они оптимизируют потребление ресурса радиоподсистемы Wi-Fi и электропитания. Без них бы роутер при работе перегревался.
7. Нажмите кнопку «OK».

Роутер Tenda N301 перезапустится с новыми параметрами.

Настройка безопасности Wi-Fi

Чем более прогрессивная защита сети Wi-Fi применяется, тем больше вероятность, что она не будет обойдена посторонними людьми.

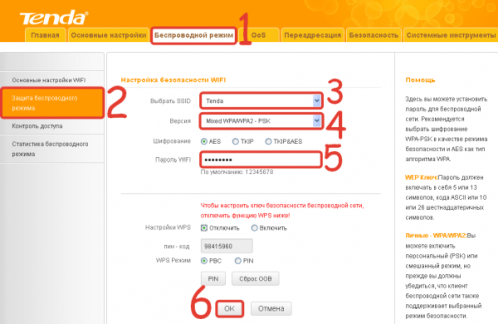

1. Дайте команду «Беспроводной режим — Защита беспроводной сети».


   Особое внимание уделите паролю WPA-2

2. Выберите одну из виртуальных сетей, которую вы хотите закрыть от посторонних людей, и включите смешанный режим WPA/WPA-2/PSK.
3. Выберите смешанный режим TKIP/AES и введите ключ WPA-2.
4. Включите WPS на случай, если ввод кода на ПК или гаджете не будет доступен (например, зависание в работе физической клавиатуры или при срабатывании сенсора дисплея). Включение функции WPS позволит подключить устройство к сети Wi-Fi с кнопки WPS на роутере.
5. Нажмите «OK» для сохранения настроек защиты Wi-Fi.

Теперь при первом входе с устройства, которое ещё не подключалось к роутеру с момента изменения настроек безопасности, нужно будет либо ввести пароль сети Wi-Fi, либо нажать кнопку (опционально) WPS на роутере.

Настройка Wi-Fi на N301 в режиме репитера

Прежде чем выходить в Сеть по кабелю WAN, полезно отработать доступ в Сеть, используя другой «раздатчик»: смартфон, планшет или ноутбук в режиме виртуального хотспота Wi-Fi, свой роутер 4G/Wi-Fi либо любой из соседских роутеров по договорённости с данным соседом. Источником интернет-трафика служит также открытая точка доступа ближайшего кафе, кинотеатра либо РЦ, или хотспот Wi-Fi в ближайшем парке отдыха — последнее, разумеется, в пределах прямой видимости.

Чтобы настроить соединение типа «беспроводной мост с ретранслятором Wi-Fi» (это и есть репитер), сделайте следующее.

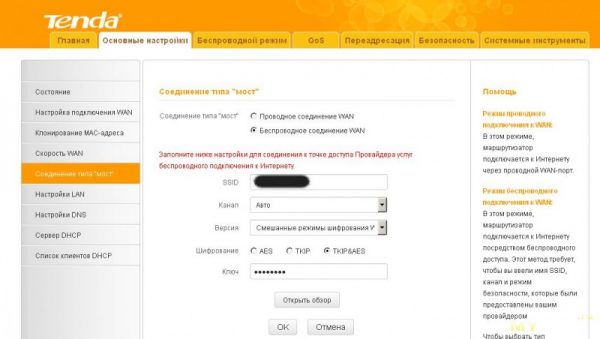

1. Дайте команду «Основные настройки — Режим моста» и включите опцию «Беспроводное соединение WAN».


   Назначьте базовые параметры WAN-соединения в режиме моста

2. Заполните параметры для подключения к исходному роутеру: имя сети Wi-Fi, канал (если вы используете один и тот же канал); введите ключ WPA-2 от исходного роутера, включив перед этим смешанное шифрование (TKIP/AES).
3. Нажмите «OK». Перейдите в уже знакомые настройки беспроводной сети, чтобы настроить ретранслятор Wi-Fi как точку доступа («раздатчик» получаемых от исходного роутера данных на второй частоте Wi-Fi).
4. Выполните настройки точки доступа Wi-Fi, согласно предыдущей инструкции.

Роутер перезапустится в режиме репитера, подключится к другому роутеру и получит доступ в Сеть через него. Ваши гаджеты и ПК выйдут в интернет, используя ретранслируемый с соседнего роутера трафик.

Из вышесказанного следует, что режим репитера является как бы надстройкой над обычной точкой доступа Wi-Fi, выходом беспроводной сети на новый уровень. С помощью режима репитера строятся сети Wi-Fi любой протяжённости: топологию «кольцо», «шина», облако» или «дерево» легко реализовать — как и при использовании проводных маршрутизаторов. Важно, чтобы роутеры в данной сети не «забивали» друг друга — это приведёт к снижению общей производительности всей сети. А избежать этой проблемы поможет радиочастотное планирование беспроводных сетей Wi-Fi, частью которого является перевод некоторых роутеров из диапазона 2,4 ГГц в диапазон 5 ГГц.

Настройка кабельного интернета на роутере Tenda N301

Интернет по кабелю, будь это ADSL- или (G)PON-доступ (второе есть не что иное, как «оптика в дом/квартиру»), использует последние достижения, включая VPN-шифрование трафика по технологии PPTP/L2TP.

Настройки PPPoE-связи с провайдером на Tenda N301

PPPoE — высокоскоростной протокол, использующий идентификацию пользователя по логину и паролю. Без авторизации по паролю выхода в Сеть попросту не будет.

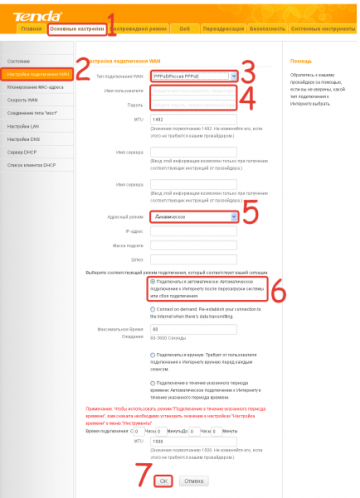

1. Дайте команду «Основные настройки — Настройка подключения WAN» и выберите протокол PPPoE.


   Укажите параметры PPPoE-соединения, следуя рекомендациям провайдера

2. Укажите максимальное время ожидания ответа в секундах. Всё это время роутер ожидает ответа от провайдера при установлении связи, после чего даётся новый запрос на подключение.
3. Выберите MTU (срок действия IP-пакетов), меньший 1500, введите логин и пароль из вашего договора с провайдером.
4. Введите логин и пароль из вашего договора с провайдером и выберите режим подключения (автоматически, по запросу или спустя некоторое время).
5. Выберите автопроверку (аутентификацию) пользователя и значение PPPoE-MTU, меньшее 1450.
6. Если вы выбрали статичный адресный режим в рамках PPPoE-связи — укажите сервер, маску подсети, IP шлюза провайдера.
7. Нажмите кнопку «OK».

Роутер переподключится к Сети с обновлёнными параметрами PPPoE.

Настройка PPTP на Tenda N301

PPTP-протокол — это шифрование VPN, применяемое в любых незащищённых сетях. Шифрование необходимо, когда, например, используются файлообменные и пиринговые сети — в частности, BitTorrent, DirectConnect++, eDonkey и другие сервисы.

Для примера взят обобщённый веб-интерфейс роутеров Tenda. Как и конкуренты, компания Tenda объединяет общие для определённых моделей роутеров типовые настройки.

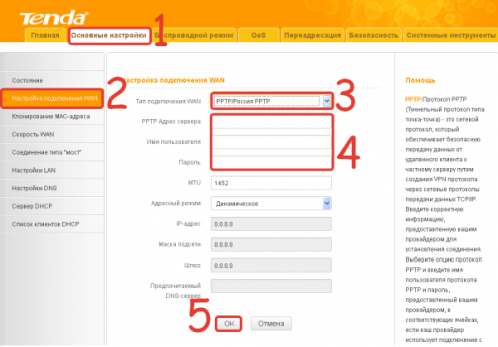

1. Войдите в уже знакомое подменю WAN-подключений и выберите шифрование PPTP.


   Следуйте рекомендациям провайдера, касающимся установок PPTP

2. Укажите логин и пароль из договора, PPTP-сервер провайдера.
3. Назначьте число MTU, равное или меньшее 1490, выберите динамическое IP-соединение. При указании статичного IP-подключения вам потребуются IP-адрес, выданный провайдером и адрес основного шлюза. IP-макса впишется автоматически. И также потребуются конкретные DNS-адреса.
4. Нажмите кнопку «OK» для сохранения настройки.

Tenda N301 подключится к Сети, используя PPTP-профиль.

Настройка L2TP на Tenda N301

Как и протокол PPTP, L2TP — это следующая за PPTP надстройка шифрования VPN. Все российские провайдеры поддерживают PPTP и L2TP-шифрование.

В сотовых сетях VPN-шифрование не включено в список сервисов мобильного интернета. Шифрование PPTP/L2TP необходимо настроить самому, используя платные и бесплатные сервисы. Достойной альтернативой VPN-сервисам является шифрование трафика в сети Tor.

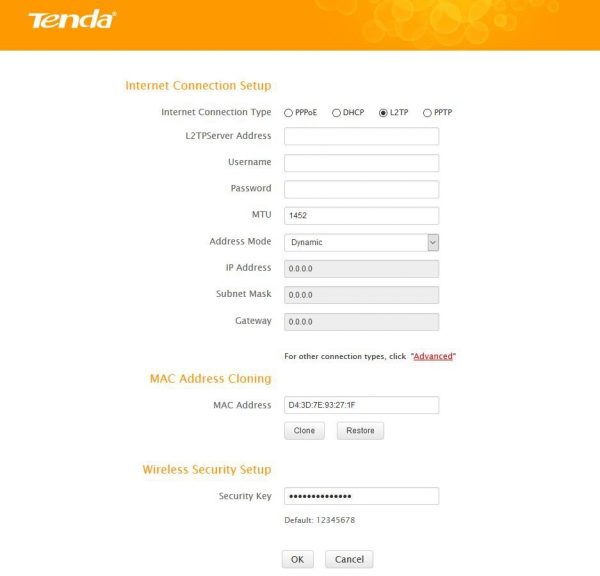

В качестве примера — обобщённый веб-интерфейс Tenda.

1. Вернитесь в подменю настройки WAN-связи, укажите протокол L2TP.


   Введите параметры, рекомендуемые провайдером для L2TP

2. Укажите L2TP-сервер, имя и пароль из договора, назначьте динамичный IP-доступ. Если используется статичный IP — введите этот адрес. Также назначьте адрес шлюза провайдера, через которого вы выходите в Сеть с вашим фиксированным IP.
3. Нажмите кнопку «OK» для применения настройки L2TP-доступа.

Роутер N301 перезапустится и выйдет в интернет, используя L2TP-протокол.

Доступ в Сеть на N301 со статичными IP

Статичные IP-адреса — то, без чего не было бы интернета. Каждый сервер имеет свой статичный IP (шлюз). Услуга «Статический IP» также полезна, когда нужно организовать быстрый доступ к вашей локальной сети извне, например, удалённый доступ к объектам из любой точки Земли, на которых имеется видеонаблюдение.

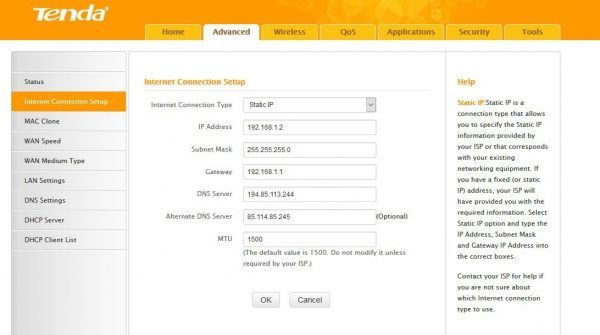

1. Перейдите в уже знакомое подменю WAN-настроек и выберите протокол со статичным IP-доступом.


   Следуйте инструкциям, полученным от вашего провайдера

2. Получите от вашего провайдера статичный IP основного шлюза и DNS-адреса, введите их.
3. Назначьте значение MTU менее, чем 1500. Нажмите кнопку «Сохранить».

Не все роутеры Tenda предусматривают ввод логина и пароля из договора со статичным IP — в N301 авторизация по логину и паролю не предусмотрена.

Проброс портов на Tenda N301

Проброс портов нужен, когда, например, на предприятии настроен сервер на одном из ПК, на котором работает, например, программно-ориентированная машина «1С: Производство», являющаяся серверной версией программ пакета 1C. Или, скажем, в игровом зале интернет-кафе на ПК администратора зала работает игровой сервер с доступом в Сеть (многопользовательские игры для людей из разных городов).

Инструментарий программного проброса портов на роутерах Tenda упрощён и вместе с тем имеет развёрнутый вид.

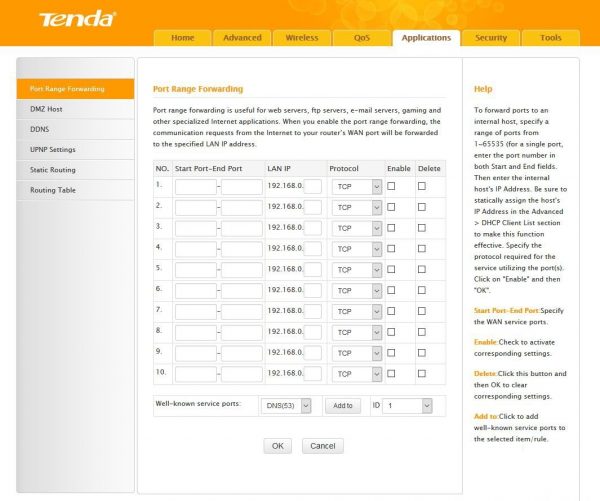

1. Дайте команду «Приложения — Групповой проброс портов».


   Назначьте IP сервера ЛВС и порты, которые вы хотите открыть

2. При пробросе портов следуйте шаблону: «Первый порт из диапазона портов» — «Последний порт из этого же диапазона» — «IP сервера, к которому необходимо открыть порты» — «Протокол» — «Включить или отменить правило проброса портов».
3. По завершении работы с шаблонами, по которым будут открыты порты, нажмите кнопку «OK».

Роутер N301 перезапустится и приступит к работе с портами до нужного сервера в соответствии с указанными шаблонами проброса портов.

Теперь войдите с любого ПК или гаджета на сервер, к которому открыты порты, и введите в адресной строке браузера IP-адрес и порт, например, 192.168.0.11:301 (если, например, до сервера 192.168.0.11 были открыты порты 300–400).

Если вы введёте порт, не указанный в диапазоне портов для сервера, к которому эти порты открыты, роутер Tenda N301 ответит отказом в установлении связи. Попытки «пропинговать» этот же сервер по порту, не разрешённому правилом ПП, выдаст ответ «Превышен интервал ожидания запроса, IP-пакеты потеряны на 100%».
