Роутеры линейки D-Link DIR пользуются огромной популярностью в народе уже не первый год. Не исключение и модель DIR-620. Этот роутер удовлетворит почти все запросы современного абонента.

Обзор и параметры роутера D-Link DIR-620

Роутер D-Link DIR-620 — широко распространённое решение для пользователей интернета, чья скорость на тарифе не превышает нескольких десятков мегабит в секунду.

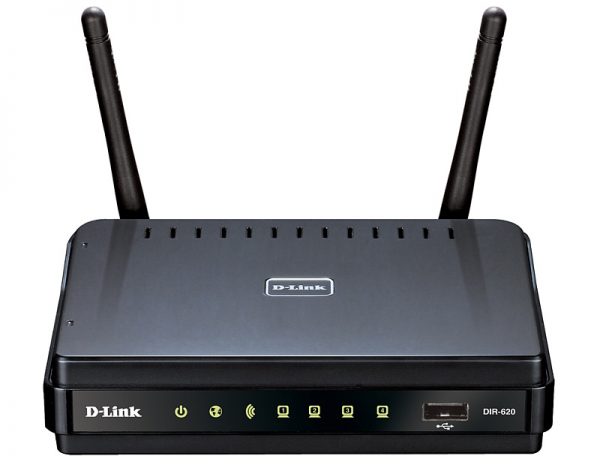

Панель индикации DIR-620 весьма информативна

Скорость связи по LAN — до 100 Мбит/с, максимальная скорость LAN-связи по Wi-Fi — до 300 Мбит/с. Две антенны Wi-Fi благодаря технологии MIMO создают уверенную зону покрытия на высокой скорости Wi-Fi.

DIR-615 рассчитан на современные скорости безлимитных тарифов

В отличие от большинства своих собратьев, модель DIR-650 имеет порт USB спереди, а не сзади. Это позволяет легко контролировать работу 3G/4G-модема — например, если пропал сигнал сотовой сети и модем сообщил об этом красным свечением светодиода.

DIR-620 поддерживает все современные протоколы связи — от внешних, например, PPPoE, до внутренних, таких, как NAT. Это позволяет с лёгкостью менять провайдеров и настройки безопасности, не прерывая работы самого устройства.

Таблица: характеристики роутера DIR-620

При изменении скоростного режима пропускная способность Wi-Fi даже при отличном сигнале беспроводной сети может уменьшаться в несколько раз от максимального значения.

Подготовка роутера DIR-620 к работе и подключение к ПК

Смонтируйте роутер на стене в месте, где он вам будет легко доступен, рядом с ближайшей розеткой. «Пробросьте» кабели LAN (если вы используете подключение ПК и ноутбуков по кабелю), подведите кабель LAN от ADSL/ONT-модема. Убедитесь, что PON-кабель провайдера подключён к модему (или терминалу), интернет на ближайший месяц оплачен, включите модем и роутер. Подключите ПК к роутеру.

Проверка работы подключения ПК или ноутбука к роутеру

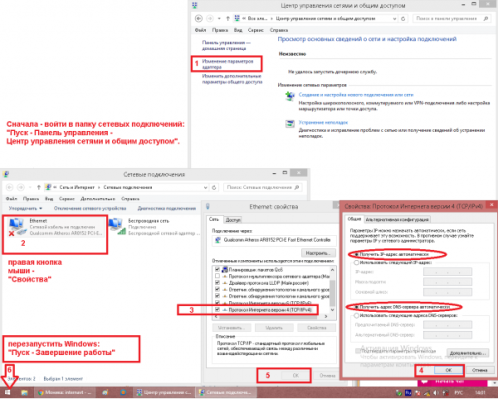

В качестве примера — инструкция по проверке Ethernet-подключения в Windows 10.

1. Дайте команду «Пуск» — «Панель управления» — «Центр управления сетями и общим доступом» — «Изменение параметров адаптера» — правый щелчок мышью на значке LAN-подключения — «Свойства».


   Следуйте в точности указанным шагам по проверке IP

2. Во вкладке «Сеть» дайте команду «Протокол Интернета (IPv4) — Свойства» и убедитесь, что включено автоназначение IP основного шлюза и DNS-адресов.
3. Если Ethernet-подключение использовало фиксированные IP-настройки — уберите введённые когда-то IP-адреса, включив «Получать адреса IP (и DNS) автоматически».

Закройте все диалоговые окна, нажав OK, перезапустите Windows 10.

Смена пароля роутера DIR-620

Сменить пароль с «admin» на ваш собственный — первоочередная задача: это ещё один барьер для «хитровывернутых» взломщиков.

1. Авторизуйтесь на 192.168.0.1 и введите в качестве логина и пароля слово «admin».


   Введите имя и пароль пользователя по умолчанию (из инструкции)

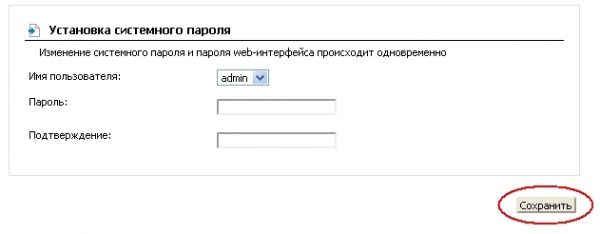

2. Роутер DIR-620 тут же предложит сменить пароль. Выберите логин (если их несколько, по умолчанию это могут быть имена «admin», «root» или «user») и введите дважды — для защиты от опечаток — новый пароль для него.


   Убедитесь, что пароль этот вам не впервой вводить

3. Нажмите кнопку «Сохранить».

Роутер предложит повторно войти в систему с новым паролем.

Локальные настройки роутера DIR-620

Перед настройкой кабельного (3G/4G, мостового/«репитерного») доступа в Сеть нужна тщательная проверка функций локальной сети роутера. Это убережёт вас от лишних, повторяющихся действий.

Проверка настроек LAN и DHCP

По умолчанию DIR-620 настроен на IP локальной сети 192.168.0.1. В качестве примера — обновлённый интерфейс D-Link.

1. Войдите в настройки роутера по только что установленному логину и паролю администратора и дайте команду «Сеть — LAN».


   Выберите настройки локальной сети

2. Проверьте ваш адрес LAN и маску подсети. Последнее прописывается автоматически.


   Настройки LAN и DHCP должны быть согласованы

3. Выберите диапазон значений DHCP. К примеру, если основной шлюз (роутер) имеет адрес 192.168.0.1, то диапазоном DHCP являются все значения от 192.168.0.2 до 192.168.0.254.
4. Нажмите кнопку «Сохранить».

Роутер перезапустится с новыми настройками локальной сети. ПК или ноутбук, с которого производится настройка DIR-620, переподключится с новым IP из адресного пространства DHCP.

На новых моделях роутеров DIR доступен функционал IPv6 и DHCPv6. Использовать его не рекомендуется — в основном, интернет всё ещё базируется на 4-й версии IP.

Изменение настроек Wi-Fi

Для начала нужно задать имя и пароль сети Wi-Fi. По умолчанию роутеры DIR настроены на открытую сеть.

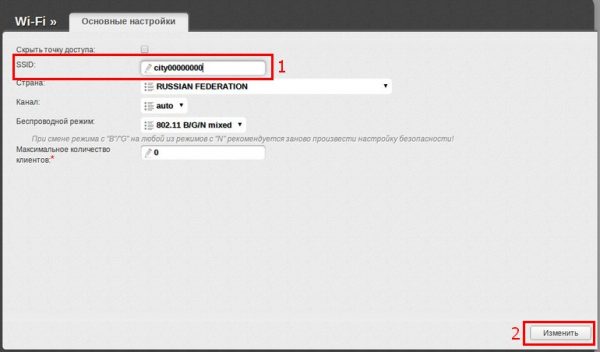

1. Дайте команду «Wi-Fi — Общие настройки» и введите имя (SSID) сети, нажмите кнопку «Изменить». Автовыбор каналов и скорости оставьте без изменений.


   В роутере DIR-620 характеристики Wi-Fi авматические

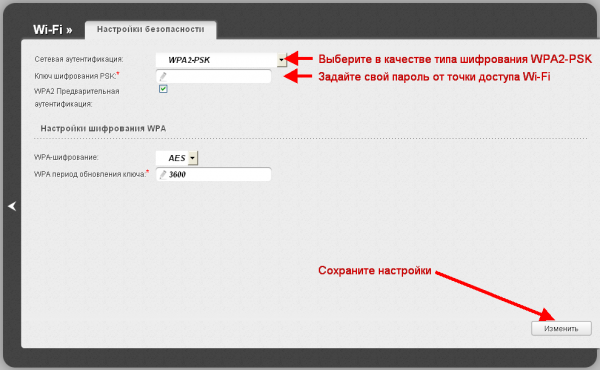

2. Дайте команду «Wi-Fi — Настройки безопасности», выберите шифрование WPA-2/PSK/AES (этот режим поддерживают все смартфоны) и введите пароль для сети Wi-Fi.


   На DIR-620 можно задать любой режим шифрования Wi-Fi

3. Нажмите кнопку «Изменить». Настройки сохранятся.

Сеть Wi-Fi на DIR-620 перезапустится с новыми параметрами. Подключитесь с любого смартфона или планшета к роутеру, введя только что установленный пароль.

Настройки доступа в Сеть на DIR-620

После того, как сконфигурирован общий доступ к LAN роутера по кабелю и Wi-Fi, можно перейти к настройкам интернета. Самый распространённый способ — кабельные настройки: в любой квартире, да и в частном секторе (почти везде) распространён оптоволоконный Интернет.

Настройки PPPoE-связи с провайдером на DIR-620

PPPoE — это высокоскоростной протокол, получивший повсеместное распространение ещё со времён ADSL-доступа. Как и устаревший проводной доступ по обычному модему, он использует идентификацию пользователя по логину и паролю. Без авторизации по паролю выхода в Сеть попросту не будет.

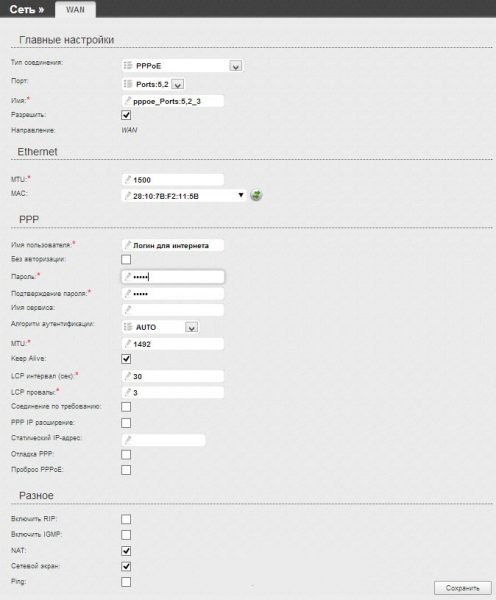

1. Дайте команду «Сеть — WAN» и выберите протокол PPPoE.


   Придерживайтесь рекомендаций провайдера по настройке PPPoE-связи

2. Выберите 5-й физпорт для соединения, назначьте имя профиля настроек, включите функцию WAN.
3. Выберите MTU (срок действия IP-пакетов), меньший 1500, введите логин и пароль из вашего договора с провайдером.
4. Выберите автопроверку (аутентификацию) пользователя и значение PPPoE-MTU, меньшее 1450.
5. Включите поддержку активного соединения, функции «NAT» и «сетевой экран», нажмите кнопку «Сохранить».

Роутер перезапустится и выйдет в Сеть, используя протокол PPPoE.

Настройка PPTP/L2TP-связи для DIR-620

PPTP и L2TP — протоколы шифрования в среде VPN, причём второе является продолжением первого. PPTP и L2TP используются, когда, например, сотовые провайдеры «душат» BitTorrent-трафик от раздач/загрузок торрентов. Однако связь по PPTP и L2TP в полной мере поддерживается обычными кабельными провайдерами (доступ через линии ADSL и (G)PON). Шифрование PPTP/L2TP программно совместимо с любым типом соединения — в этом случае оба вида соединений легко «ложатся» на PPPoE.

В качестве примера — настройка PPTP и L2TP в обновлённом интерфейсе D-Link.

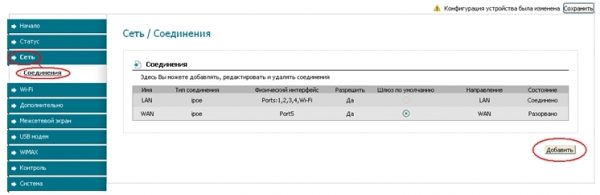

1. Дайте команду «Сеть — Соединения» и нажмите кнопку «Добавить» для добавления нового профиля WAN.


   Добавьте новый профиль соединения DIR-620 с Сетью

2. Выберите протокол PPTP или L2TP — в соответствии с требованиями вашего провайдера. Введите имя для профиля настроек соединения.


   Назначьте также имя вашего соединения

3. Включите функцию WAN в качестве физического протокола.


   Проверьте, верны ли основные настройки PPTP/L2TP для DIR-620

4. Укажите адрес VPN-сервера, введите имя и пароль из договора.


   Придерживайтесь рекомендаций по настройке PPTP/L2TP от вашего провайдера

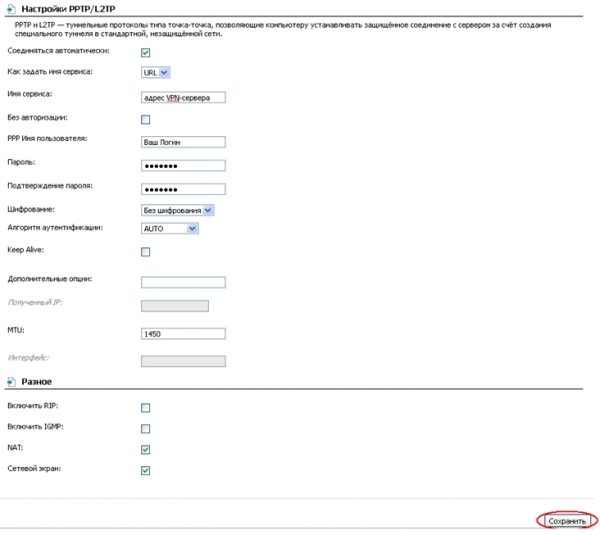

5. Выберите, если необходимо, режим шифрования соединения PPTP/L2TP, авто-аутентификацию при каждом соединении. Включите функции IGMP (для IP-телевидения), функции «NAT» (переадресация IP-пакетов) и «Сетевой экран».
6. Включите функцию автоматического подключения (по возможности роутер будет пытаться соединиться, если сбои связи повторяются), укажите значение MTU, равное или меньшее 1450 и нажмите кнопку «Сохранить».

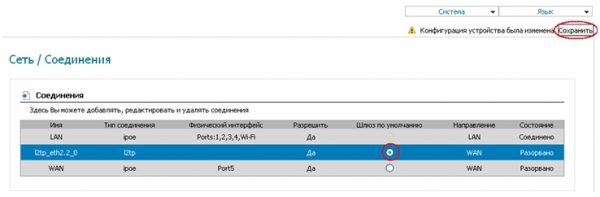

7. Переключитесь на только что настроенный профиль PPTP/L2TP и ещё раз нажмите кнопку «Сохранить».


   Нажмите кнопку окончательного сохранения настроек DIR-620

Роутер DIR-620 перезапустится и выйдет в Сеть, используя протокол PPTP (или L2TP — смотря какой у вас настроен). Вы можете пользоваться интернетом через ваш роутер.

Доступ в Сеть со статичным IP на DIR-620

Статичные IP нужны, когда нужно организовать локальную сеть с доступом из интернета в любом месте. Например, это удалённое видеонаблюдение за магазином, офисом, ТЦ, гаражным кооперативом и т. д.

В качестве примера — интерфейс D-Link DIR с включением расширенных настроек непосредственно из главного меню. Выберите расширенный режим настройки DIR-620.

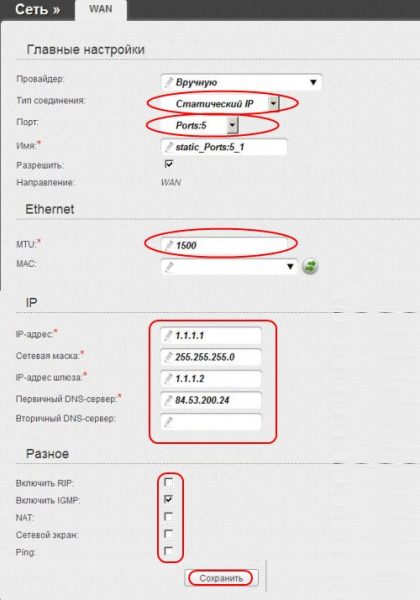

1. Дайте команду «Сеть — WAN» и выберите протокол доступа со статичными IP-настройками.


   Необходимо прежде всего указать конкретные шлюз провайдера и DNS-адреса

2. Выберите провайдера (если он есть) или оставьте его вручную, назначьте 5-й физический порт и имя профиля соединения, разрешите функционал WAN.
3. Задайте значение MTU меньшее, нежели 1450, введите IP шлюзов и DNS-адреса.
4. Если используется услуга «IP-телевидение» — включите функцию IGMP. Функции «NAT» и Firewall включаются опционально.
5. Нажмите кнопку «Сохранить». Роутер перезапустится.

Роутер DIR-620 выйдет в Сеть, используя статичную IP-настройку. Логин и пароль из договора здесь могут не потребоваться.

Настройка IPTV на роутере DIR-620

IP-телевидение входит в пакет услуг на тарифах провайдеров, предоставляющих оптоволоконный интернет (технология GPON).

1. Вернитесь в уже знакомые настройки PPPoE и выберите протокол двойного доступа PPPoE.
2. Проверьте, что в ключены опции «Multicast» (широковещательная передача) и IMGP (протокол потокового видео).

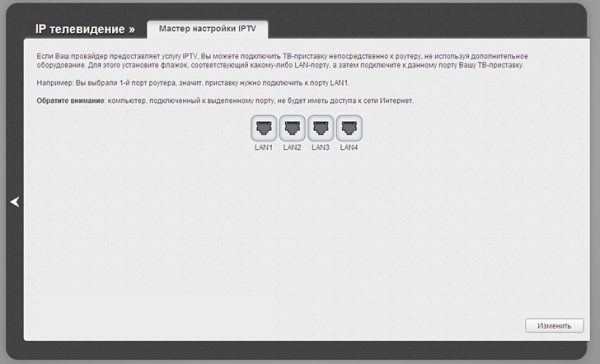

3. Перейдите в подменю «IP-телевидение» — «Мастер настройки ШЗЕМЭ и выберите LA-порт (например, 4-й).


   По данному порту доступ в Сеть с ПК предоставляться не будет

Подключите IPTV-приставку к выбранному порту LAN по кабелю, включите саму приставку и монитор и выберите любой канал из списка, загруженного с сервера IPTV вашего провайдера. Если воспроизведение видео включилось, услуга «IP-телевидение» доступна.

Дополнительные возможности DIR-620

В качестве вспомогательных функций чаще пригождаются: проброс портов и использование роутера в разных режимах Wi-Fi.

При наличии на какой-либо из моделей D-Link DIR USB-гнезда часто применяется выход в Сеть через 3G/4G-модем, подключение сетевых дисков и общих принтеров.

Проброс портов через роутер DIR-620

Программный проброс портов часто пригождается, например, при назначении одного из ПК локальной сети в качестве сервера, например, игрового. Последнее раньше использовалось в игровых компьютерных залах — позднее сетевые игры вошли в спектр услуг всевозможных интернет-кафе.

Также проброс портов применяется, если какой-то из портов (или диапазон портов) закрыт для торрентов, и необходимо открыть альтернативные порты.

Сделайте следующее.

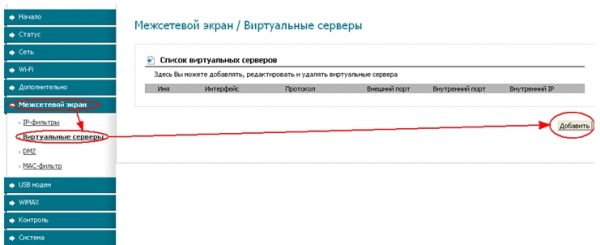

1. Дайте команду «Межсетевой экран — Виртуальные серверы» и добавьте новый профиль внутреннего сервера.


   Создайте новый профиль настроек для проброшенных портов DIR-620

2. Выберите шаблон уже имеющихся настроек виртуального проброса портов, или оставьте его выборочным.


   Назначьте диапазон портов и протокол для ПП

3. Введите имя профиля, укажите в качестве интерфейса сеть WAN, выберите протокол TCP, укажите начальные и конечные (внутренние и внешние) порты.
4. Укажите внутренний IP, выбираемый для вашего сервера (из диапазона свободных адресов, возможно, не отданных под DHCP-сервер) и нажмите кнопку «Сохранить».
5. Выберите в настройках только что созданный профиль — в качестве предпочтительного профиля виртуального сервера — и повторно нажмите кнопку «Сохранить».

Роутер перезапустится. Вы можете зайти на ваш сервер (в этом случае, согласно скриншоту настройки ПП, это 192.168.0.100), набрав в адресной строке браузера любого из ПК или гаджетов, подключённых к этой же сети, 192.168.0.100:23. Если ответ положительный — нужный порт проброшен через ваш роутер DIR-620. Если вы набрали порт, отличный от диапазона разрешённых (например, у вас разрешены порты 20–30 и 40–50, а вы запросили 51-й) — сервер не ответит, т. к. данный порт закрыт.

Чтобы убедиться в работоспособности проброшенных портов, можно также «пропинговать» сервер по порту, например, с помощью приложения «Командная строка» либо «Putty» для Windows, в «Терминале» на Linux/Android/MacOS или в программе «MobileTerminal» (стороннее приложение Cydia для iOS) — ответ сервера, до которого проброшены нужные порты, будет также положителен. Но этот шаг — для особо искушённых пользователей.

Работа DIR-620 в режиме репитера

Режим репитера в роутерах В-Link DIR назван режимом беспроводного клиента.

Суть повторителя не меняется: роутер принимает интернет по Wi-Fi с любого известного роутера (исходный роутер любой марки и модели) на одном из каналов Wi-Fi- и его же раздаёт на другом канале.

В качестве примера — обновлённый интерфейс D-Link Air.

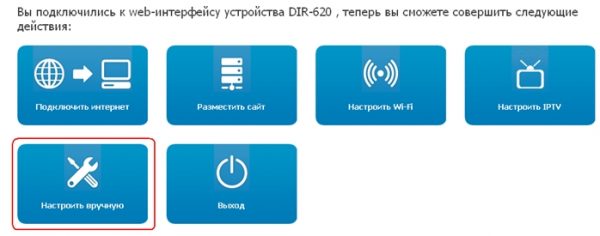

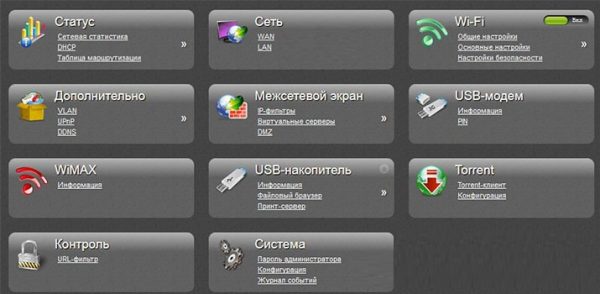

1. Авторизуйтесь при входе в настройки DIR-620 и выберите в главном меню пункт «Настроить вручную».


   Выберите меню самостоятельных настроек

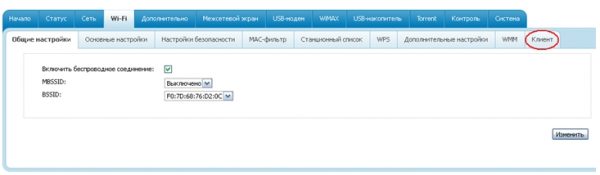

2. Дайте команду «Wi-Fi — Клиент», выберите опцию «Включить режим клиента».


   Перейдите к настройкам беспроводного клиента Wi-Fi

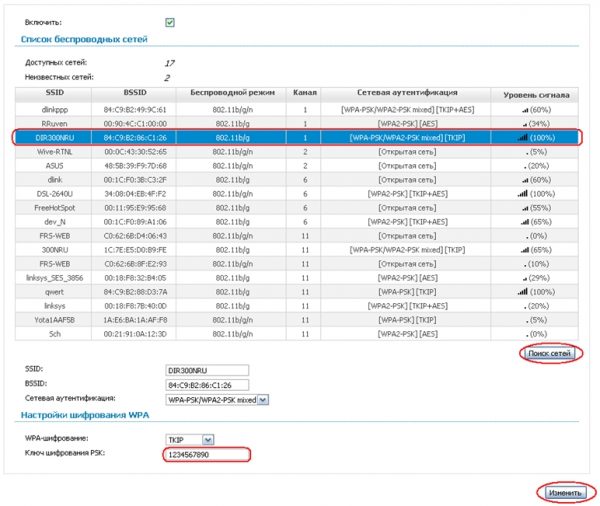

3. Запустите поиск сетей и выберите роутер, от которого вы знаете пароль.


   Выберите нужный роутер, подключитесь к нему и защитите вашу сеть

4. Введите имя своей сети, выберите шифрование и защитите её паролем WPA-2.

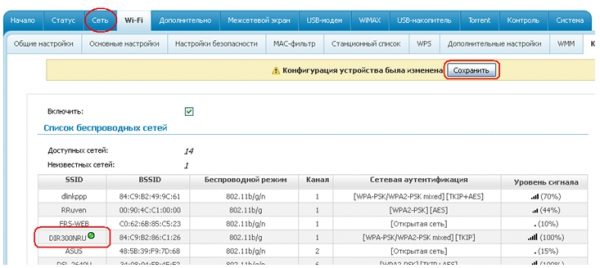

5. Нажмите кнопку «Изменить» для автоподключения роутера к выбранной сети Wi-Fi. Не забудьте нажать кнопку «Сохранить».


   Подключение к другому роутеру по Wi-Fi установлено

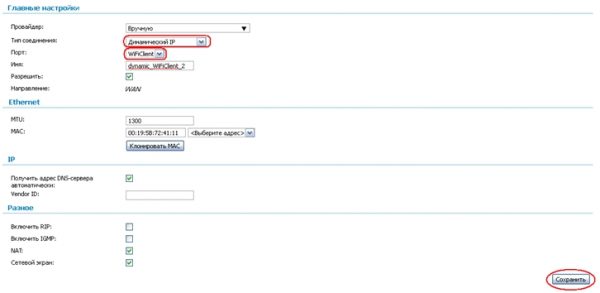

6. Дайте команду «Сеть — WAN» и создайте новый профиль соединения с настройками динамического IP и режима клиента Wi-Fi. Задайте имя профиля, включите функции WAN, NAT и Firewall. После выбора протокола динамического IP (в качестве исполнительной сети — режим клиента Wi-Fi) нажмите кнопку «Сохранить».


   Носитель соединения — протокол доступа в Сеть по динамичному IP

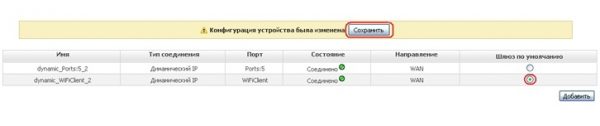

7. Выберите только что созданный профиль клиента Wi-Fi (с раздачей интернета) и нажмите повторно кнопку «Сохранить».


   Теперь DIR-620 будет работать как повторитель

Роутер перезапустится в режиме клиента-раздатчика Wi-Fi. После успешного подключения к исходному роутеру, если есть на нём интернет, вы выйдете в Сеть.

Управление настройками DIR-620

Чтобы в случае программного форс-мажора не тратить время каждый раз на полную перенастройку роутеров В-Link DIR, в них реализовано сохранение, предзагрузка и откат нежелательных настроек, а также обновление прошивки.

Обновление прошивки DIR-620

Обновление ПО роутера нужно, если вышла новая версия микропрограммы, и вы хотите ознакомиться с обновлённым функционалом, не меняя роутер. Регулярно появляются новые функции, ранее не применявшиеся в DIR-620.

1. Скачайте с сайта компании D-Link последнюю версию прошивки для DIR-620.

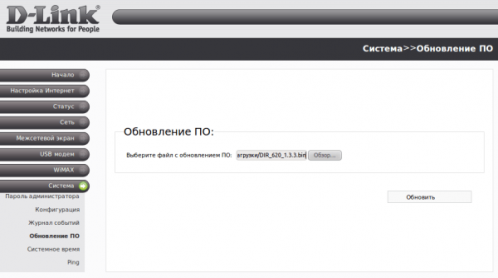

2. Дайте команду «Система — Обновление ПО» и выберите заранее скачанный файл прошивки, нажмите кнопку «Обновить».


   Выберите файл прошивки и нажмите кнопку обновления

Обновление для DIR-620 будет загружено по LAN-кабелю и установлено, роутер перезапустится. Возможно, сбросятся все ваши настройки. Перед обновлением прошивки рекомендуется сохранить все ваши настройки в отдельный файл.

Сохранение и предзагрузка настроек, сброс DIR-620 к заводским настройкам

Сброс роутера DIR-620 к заводским настройкам осуществляется удержанием кнопки сброса остриём (кнопка защищена от случайных нажатий) на полминуты.

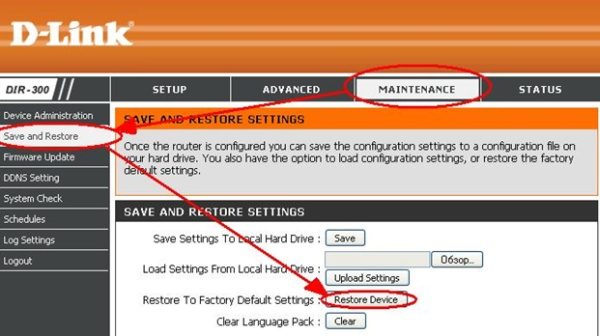

Для сброса, сохранения и предзагрузки настроек можно воспользоваться подменю управления настройками роутера в классическом веб-интерфейсе D-Link. Это меню вызывается командой «Дополнительно — Сохранить и перезагрузить».

Кнопки сохранения, предзагрузки и сброса настроек прилагаются

Кнопка «Сохранить» сохраняет текущую конфигурацию в отдельный файл. Строка с кнопками «Обзор» и «Закачать настройки» — инструмент предзагрузки уже готовых настроек. Кнопка «Сбросить устройство» возвращает настройки роутера к заводским.
