Роутер Asus RT-N10 — простое решение для организации беспроводной сети. Эта модель отличается классическим дизайном, а также легкостью настройки. Этот процесс не вызовет трудностей ни у одного человека, если он будет следовать простым инструкциям.

Внешний вид и характеристики роутера Asus RT-N10

Модель имеет лаконичный классический дизайн, поэтому отлично впишется в любой интерьер. На передней части корпуса располагаются индикаторы, по которым можно определить режим работы устройства, статус подключения к сети и так далее. Сзади находятся USB- и LAN-порты, а также вход WAN для кабеля провайдера — всё, что нужно современному пользователю. На корпусе установлена антенна, обеспечивающая беспроводной доступ в интернет в жилище.

Таблица: характеристики модели

Параметр	Значение
Поддерживаемые стандарты	IEEE 802.11bgn
Параметры антенны	всенаправленная, съёмная
Число портов	1 WAN-порт, 4 LAN-порта
Скорость локальной сети	до 150 Мбит/с
Протоколы передачи данных	PPTP, PPPoE, L2TP, IPSec
Защита сети Wi-Fi	WEP, TKIP, AES, WPA и другие
Дополнительный функционал	DMZ, NAT, брандмауэр, SPI, Firewall
Режимы работы устройства	точка доступа, режим репитера

Первое включение роутера, автоматическое получение сетевого адреса в Windows

При первом включении устройства можно сделать так, чтобы распределение сетевых адресов, необходимое для правильной организации беспроводной сети, было произведено автоматически. Для этого нужно сделать следующее:

1. Подключите кабель провайдера в разъём WAN (или 4G-модем в USB-разъём) и установите антенну Wi-Fi.

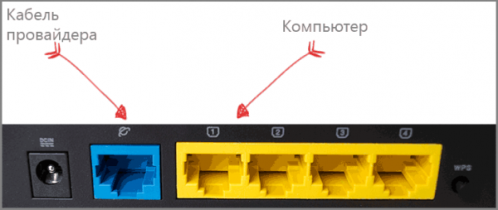

   Asus RT-N10 имеет 4 LAN-порта и 1 WAN-порт

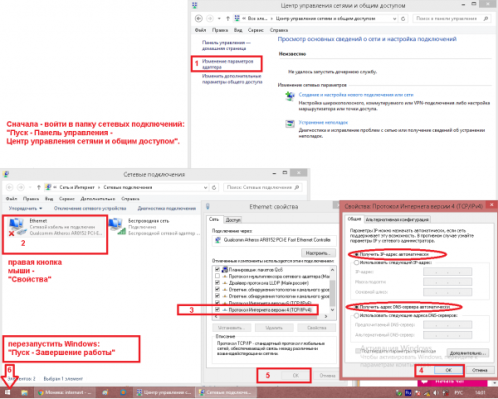

2. Подключите имеющиеся устройства к Wi-Fi-сети и попробуйте получить сетевые адреса автоматически, следуя инструкции на приведённом ниже изображении.


   Автоматически получить сетевые адреса можно средствами операционной системы

3. Роутер автоматически получит необходимые сетевые адреса при попытке установки связи с провайдером. В случае успеха вы можете сразу получить доступ к интернету. Если же он не появился, придётся осуществить дополнительную настройку устройства.

Расширенные настройки роутера

Веб-интерфейс на оригинальных и брендированных (от «Ростелеком», Билайн» или иных провайдеров) роутерах Asus-RT N10, а также большинстве моделей этой линейки одинаков. Поэтому данными инструкциями может воспользоваться любой владелец таких же или похожих устройств.

Вход в настройки и изменение данных для авторизации

Все настройки роутера доступны через веб-интерфейс. Войти в него и изменить необходимые параметры можно следующим образом:

1. Подключитесь к сети роутера, перейдите в браузере на страницу 192.168.1.1 и введите в открывшемся окне логин и пароль. У устройств данной модели они по умолчанию «admin».


   Логин и пароль по умолчанию на роутерах Asus RT-N10 — «admin»

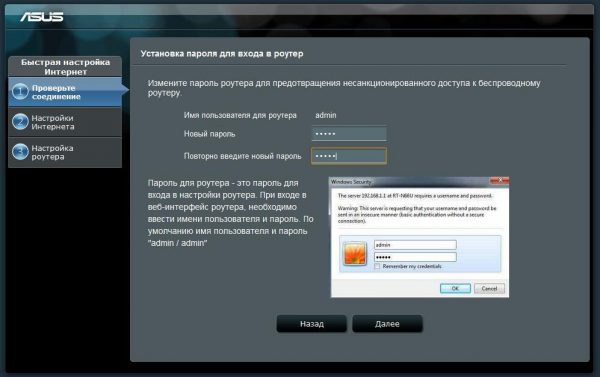

2. Выберите пункт «Мастер быстрой настройки», а затем «Проверьте соединение». Вам будет предложено сменить логин и пароль «admin» на более надёжные.


   Следует выбирать сложный пароль, чтобы сторонние люди не могли подключиться к сети

Настройка L2TP-подключения для «Билайн»

Некоторые необходимые параметры, такие, как логин и пароль пользователя, указаны в договоре. Для настройки сделайте следующее:

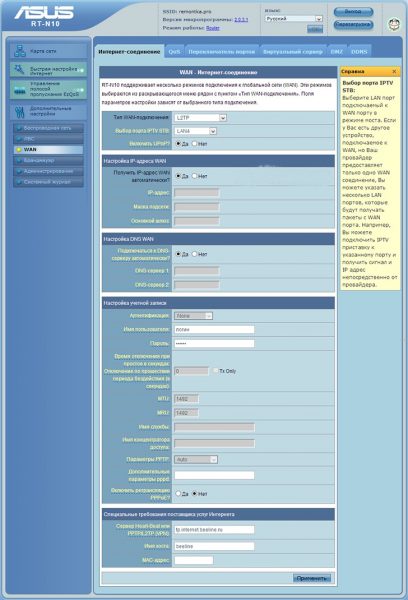

1. Войдите в веб-интерфейс. Перейдите по адресу «Дополнительные настройки» — «WAN» — «Интернет-соединение».


   Логин и пароль для доступа в интернет указаны в договоре с провайдером

2. Укажите протокол L2TP и введите данные для подключения к «Билайн»: сервер VPN «tp.internet.beeline.ru», логин и пароль из вашего договора и имя хоста «beeline».
3. Выберите автополучение адреса WAN и автоподключение к DNS-хосту.
4. Отключите ретрансляцию PPPoE и нажмите кнопку «Применить». Роутер перезапустится и подключится автоматически.

Настройка PPPoE-подключения для «Ростелеком» и «Дом.ру»

Сделайте следующее:

1. Повторите пункты 1–2 из предыдущей инструкции.

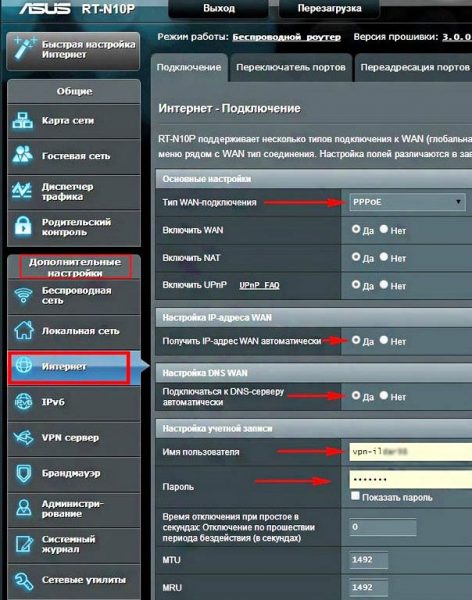

2. Выберите протокол PPPoE и активируйте функции NAT и uPnP. Включите автополучение IP-адреса WAN и автоподключение к DNS-шлюзу провайдера, а также данные для авторизации, которые можно найти в договоре. Затем нажмите кнопку «Применить».


   Роутер может использоваться абонентами интернет-провайдеров «Ростелеком» и «Дом.ру»

Роутер перезапустится с новыми настройками. Вводить адрес хоста не нужно: в сетях «Ростелеком» и «Дом.ру» он будет получен автоматически.

Настройка PPTP-соединения для всех провайдеров

PPTP-связь на роутерах Aданной модели настраивается так же, как и PPPoE и L2TP:

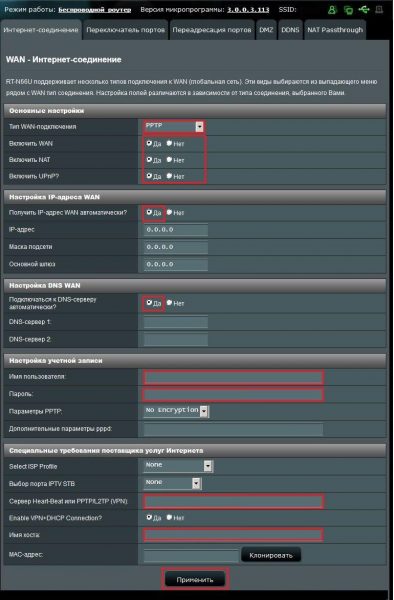

1. Перейдите на страницу настроек WAN-подключения. Выберите протокол PPTP и убедитесь, что функции NAT, WAN и uPnP включены.


   С помощью роутера Asus RT-N10 можно пользоваться услугами любых интернет-провайдеров

2. Проверьте, включено ли автополучение IP-адресов WAN и автоподключение к DNS-серверу. Включите функцию «VPN+DHCP», введите ваши логин и пароль из договора и нажмите кнопку «Применить».
3. Подключение через PPTP настроено, роутер выйдет в интернет.

Настройка статического IP-адреса

Статический IP выдает провайдер. Для его настройки следует сделать следующее:

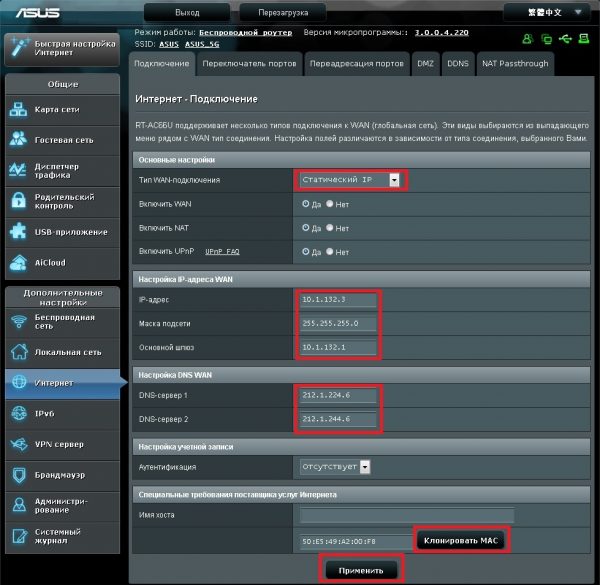

1. Вернитесь к настройкам WAN и выберите доступ по статическому IP.
2. Введите клиентский и серверный IP, полученные от провайдера, назначьте статические IP DNS-шлюзов.


   Настройка статического IP-адреса на Asus RT-N10 достаточно проста

3. Отключите вход по логину и паролю (здесь аутентификация не обязательна), проверьте доступность функций WAN, NAT и uPnP.
4. Убедитесь, что MAC-адрес в веб-интерфейсе соответствует тому, что указан в договоре, и нажмите кнопку «Применить».

Настройка точки доступа Wi-Fi

Режим точки доступа является самым распространенным при использовании роутеров. На Asus RT-N10 он настраивается через веб-интерфейс. Для этого нужно сделать следующее:

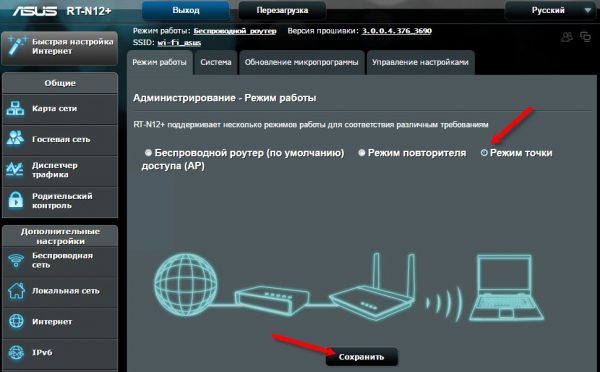

1. Перейдите по адресу «Дополнительные настройки» — «Администрирование» — «Режим работы» и включите режим точки доступа.


   Точка доступа — самый распространенный режим работы роутера

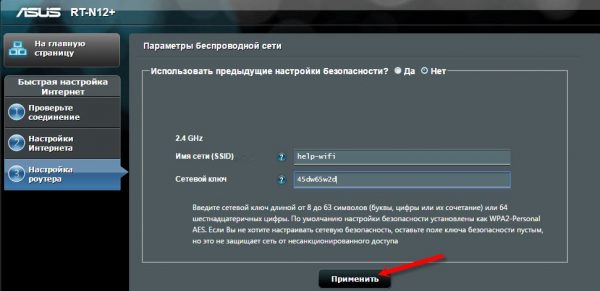

2. Выберите пункт «Быстрая настройка интернета», а затем — «Настройки роутера», пропустите настройку сети LAN, нажав кнопку «Далее». Введите имя сети Wi-Fi и пароль, нажмите кнопку «Применить». Роутер перезапустится и перейдёт в режим точки доступа, затем подключится к сети.


   Название сети и ключ доступа к ней владелец роутера может придумать сам

Настройка IPTV

Эта процедура сводится к настройке одного из LAN-портов для приема сигнала IPTV-приставки. Чтобы сделать это, выполните следующие действия:

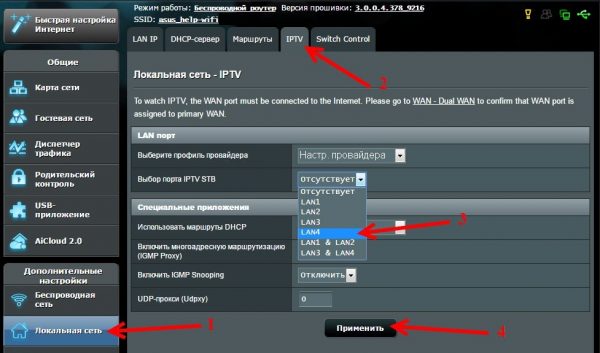

1. Перейдите по адресу «Дополнительные настройки» — «Локальная сеть» — «IPTV» и выберите один из LAN-портов.


   Выбранный LAN-порт не позволит пользоваться интернетом через него

2. Нажмите кнопку «Применить» и подключите IPTV-приставку по LAN-кабелю к этому порту.
3. Включите IPTV-приставку и телевизор. Приставка должна загрузить список каналов и начать работу.

Настройка роутера в режиме репитера

Режим репитера — это расширение зоны приема сигнала. Настройки одинаковы на всех моделях Asus, поддерживающих его. Для настройки следует предпринять следующие шаги:

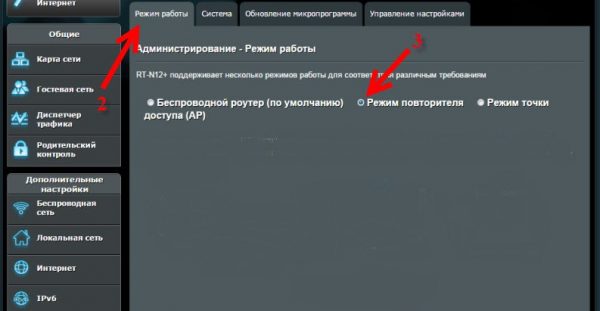

1. Перейдите по адресу «Администрирование» — «Режим работы» и выберите режим повторителя.


   Режим повтроителя позволяет расширить радиус действия беспроводной сети

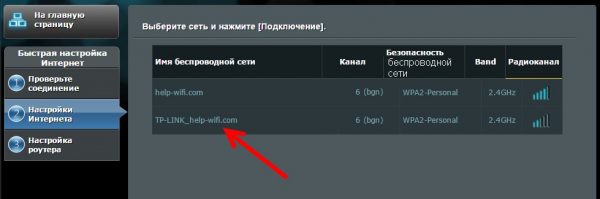

2. Из найденных сетей Wi-Fi выберите ту, покрытие которой вы хотели бы расширить.


   Благодаря режиму репитера можно подключиться к интернету там, где раньше к нему не было доступа

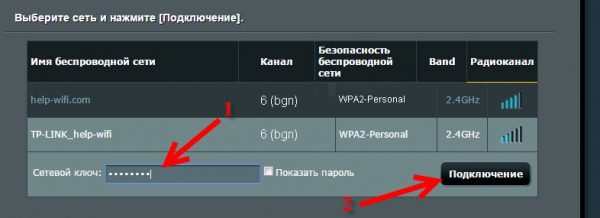

3. Введите ключ от сети Wi-Fi этого роутера.


   Для расширения сети Wi-Fi нужно знать пароль от нее

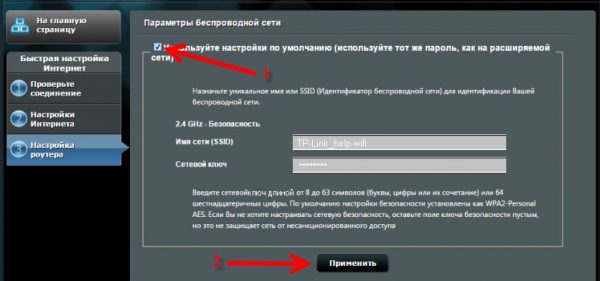

4. Назначьте имя и ключ Wi-Fi-сети в режиме репитера. Вы можете выбрать те же параметры, что и исходные.


   При желании название и пароль от Wi-Fi-сети можно вообще не менять

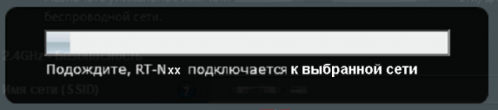

5. Дождитесь подключения к выбранной сети. При успешном подключении роутер сообщит о новой сконфигурированной сети.


   Иногда подключение может занимать много времени

Сброс настроек роутера

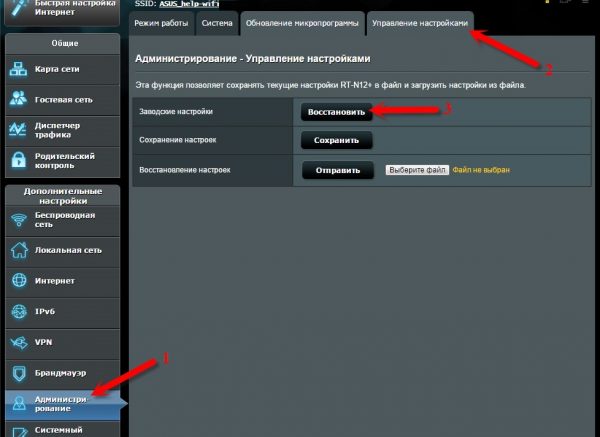

Для этого необходимо зажать кнопку Reset, находящуюся в задней части корпуса устройства. Кроме того, сбросить настройки роутера можно из веб-интерфейса. Процедура выполняется посредством перехода по адресу «Дополнительные настройки» — «Администрирование» и последующим нажатием кнопки «Восстановить». После перезапуска роутер нужно настроить заново.

Обновление прошивки

Прошивку для роутера можно скачать на официальном портале производителя. Сам процесс обновления выглядит следующим образом:

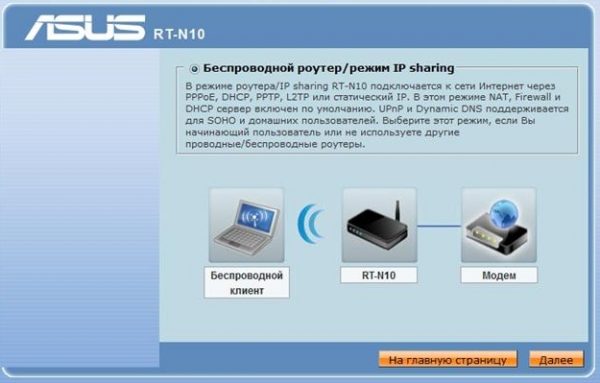

1. Войдите в настройки роутера по логину и паролю и нажмите кнопку перехода на главную страницу.


   На главной странице веб-интерфейса можно найти все нужные настройки

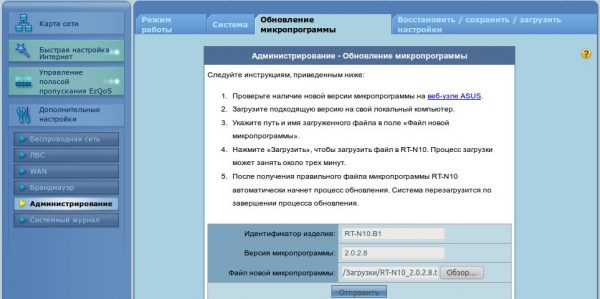

2. Перейдите по адресу «Дополнительные настройки» — «Администрирование» — «Обновление микропрограммы», выберите заранее скачанный файл прошивки.


   Процесс обновления может занимать от 10 до 30 минут

3. Нажмите кнопку «Отправить», прошивка загрузится в роутер по LAN или Wi-Fi.

После перезапуска старая прошивка будет заменена на более свежую версию. После обновления может потребоваться перенастройка ряда (или всех) параметров роутера.
