Маршрутизатор — незаменимая вещь в офисе, квартире и даже кафе. При помощи маршрутизатора, или роутера, стало возможно пользоваться интернетом и обмениваться данными между подключёнными к нему компьютерами и гаджетами. Задача таких устройств заключается в подключении к линии интернет-провайдера и преобразовании сигналов для их передачи в обе стороны.

Описание роутера ASUS RT-G32: внешний вид, характеристики

Маршрутизаторы по способу передачи данных бывают:

• проводные, где для подключения устройств требуется Ethernet кабель;
• беспроводные, где подключение устройств реализуется либо по Ethernet кабелю, либо при помощи технологии Wi-Fi.

ASUS RT-G32 относится к категории беспроводных маршрутизаторов, имеет дополнительные функции безопасности и поддерживает возможность создания защищённого Wi-Fi подключения простым нажатием одной кнопки. В комплекте с роутером поставляются: блок питания, Ethernet кабель, краткая инструкция, гарантийный талон, диск с программным обеспеченьем и полным руководством.

Для тех, кто теряется в названиях маршрутизатора и роутера. Маршрутизатор — перевод английского слова router.

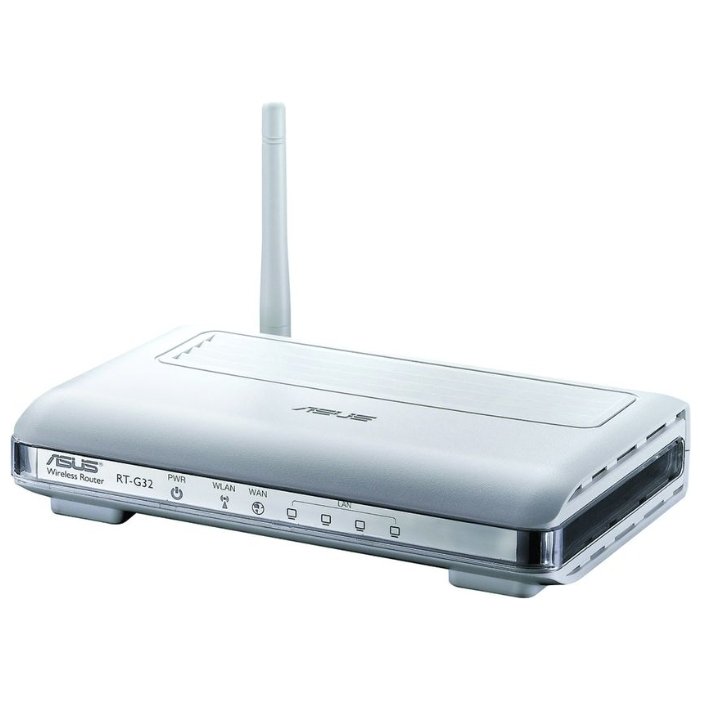

Внешний вид

Роутер имеет современный дизайн, позволяющий установить устройство на плоской поверхности или закрепить на стене. Модель ASUS RT-G32 поставляется только в белом цвете.

Логотип компании ASUS расположен на верхней панели маршрутизатора, где также находятся вентиляционные отверстия. На передней панели роутера расположены световые индикаторы питания (PWR), беспроводной сети (WLAN), глобальной сети (WAN) и локальной сети (LAN) в количестве четырёх штук. Задняя часть оснащена антенной, кнопкой запуска защищённого Wi-Fi соединения (WPS), кнопкой сброса до настроек по умолчанию (Reset), разъёмами для подключения сетевых устройств (LAN1-LAN4) и модема (WAN) и разъёмом для блока питания (Power). Нижняя панель имеет ножки из нескользящего материала, наклейку с некоторой информацией, отверстия для вентиляции и монтажные петли, предназначенные для крепления роутера на стену.

WAN (Wide Area Network) — глобальная вычислительная сеть, или ГВС, охватывает большие территории и рассчитана на неограниченное число пользователей.

LAN (Local Area Network) — локальная вычислительная сеть, или ЛВС, покрывает относительно небольшую группу зданий и, как правило, имеет выход в глобальную сеть.

WLAN (Wireless Local Area Network, или Wireless LAN) — локальная вычислительная сеть, работающая при помощи беспроводных технологий. Wireless дословно переводится как беспроводной.

Wi-Fi — технология построения беспроводной локальной сети, которая получила наибольшее распространение.

WPS (Wi-Fi Protected Setup) — протокол создания беспроводной сети по технологии Wi-Fi. Протокол был разработан для оказания помощи пользователю, который не имеет достаточных знаний в области безопасности беспроводных сетей и при настройке Wi-Fi соединения сталкивается с трудностями. WPS назначает имя сети и задаёт шифрование для дополнительной защиты в автоматическом режиме, поэтому пользователю нет необходимости вручную задавать параметры.

Фотогалерея: внешний вид роутера ASUS RT-G32

Характеристики

Основные технические характеристики маршрутизатора связаны с доступными режимами работы в сети и качеством раздачи сигнала. Именно эти характеристики прежде всего определяют возможности и сферу применения роутера.

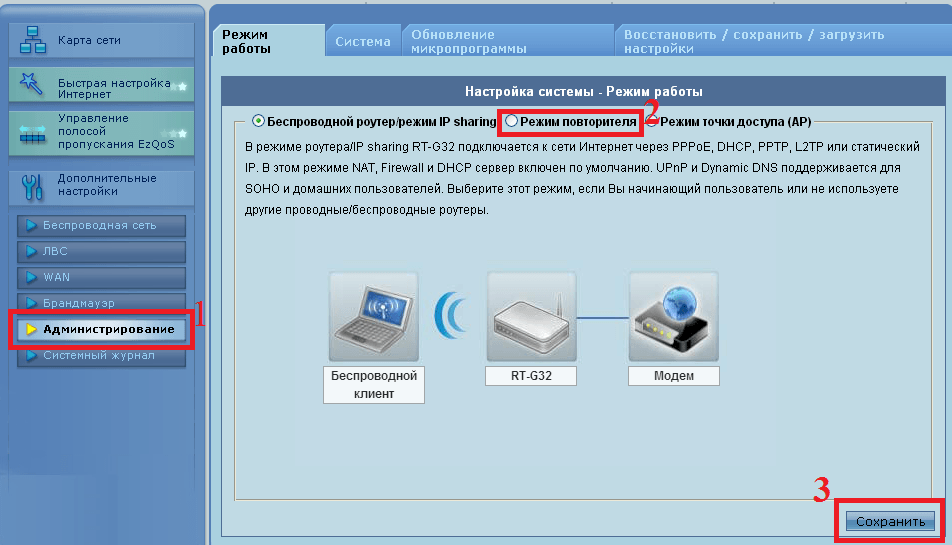

Маршрутизатор ASUS RT-G32 может работать в трёх режимах:

• беспроводной роутер — основной режим работы каждого маршрутизатора. В этом режиме он распределяет IP-адреса между подключёнными устройствами, открывает доступ к сетевым принтерам и файловым хранилищам;
• режим повторителя — способ, позволяющий усиливать сигнал от основного Wi-Fi устройства;
• режим точки доступа. Принцип работы этого режима заключается в преобразовании проводного сигнала и в беспроводной.

Ключевые параметры и особенности роутера:

• количество внешних антенн: одна;
• размеры: 110х167х33 мм, без учёта высоты антенны;
• вес: 198,2 г;
• диапазон частот: 2,4–2,5 ГГц;
• поддерживаемые протоколы безопасности WLAN: WEP, WPA-PSK, WPA2-PSK и функция SSID;
• управление следующим рядом сетевых протоколов: UPnP, DHCP, DNS Proxy, NTP Client, DDNS, Port Trigger, Virtual Server, Virtual DMZ, VPN Pass-Through;
• контроль и фильтрация сетевого трафика через сетевые экраны: NAT, фильтр IP-адресов и Mac-адресов, фильтр на основе URL;
• доступные режимы работы WLAN: 802.11b, 802.11g, 802.11n;
• быстрая настройка Wi-Fi соединения через WPS;
• скорость беспроводной связи: до 150 Mbps.

Подключение и подготовка к настройке роутера ASUS RT-G32

Поскольку модель ASUS RT-G32 относится к беспроводным устройствам, то работа роутера осуществима в двух режимах: проводном, где для установки соединения требуется специальный кабель, и беспроводном, для которого подключаемое устройство должно иметь WLAN-адаптер.

Установка проводного соединения

Ethernet кабель, с помощью которого реализуется проводное соединение, поставляется в комплекте с роутером.

Для установки проводного соединения необходимо выполнить следующее:

1. Выключить маршрутизатор и модем.
2. Ethernet кабелем подключить модем к WAN-порту маршрутизатора. Разъём WAN-порта синего цвета и находится на задней панели роутера.
3. Подключить ПК к LAN-порту маршрутизатора другим Etherner кабелем. Разъём LAN-порта также находится на задней панели, но окрашен в жёлтый цвет.

Установка беспроводного соединения

Установка Wi-Fi соединения требует от компьютера наличия WLAN-адаптера.

WLAN-адаптер — специальный модуль, благодаря которому появляется возможность подключения к ЛВС или ГВС без кабельного соединения. В первую очередь беспроводные адаптеры различаются интерфейсом подключения. Адаптер устанавливается в корпус ПК или использует для подключения интерфейс USB. Помимо этого, устройства такого назначения отличаются: скоростью сети, стандартами связи, протоколами Wi-Fi сети, количеством антенн и другим.

Как правило, в комплектацию ноутбуков, нетбуков и устройств «2 в 1» входит встроенный WLAN-адаптер. Стационарные компьютеры чаще всего не имеют такого встроенного устройства.

Если у вас есть необходимость приобрести WLAN-адаптер, но вы не хотите заморачиваться с его подключением, то я рекомендую выбирать из устройств с интерфейсом подключения USB. Такие адаптеры подключаются в USB-порт и не требуют дополнительных вмешательств в корпус компьютера.

Для установки беспроводного соединения нужно:

1. Выключить маршрутизатор и модем.
2. Используя Etherner кабель соединить WAN-порт маршрутизатора с модемом. Разъём WAN-порта находится на задней панели роутера, окрашен в синий цвет.
3. Если в подключаемом устройстве нет WLAN-адаптера, то необходимо его установить. Как это сделать смотрите в инструкции к адаптеру.
4. В доступных Wi-Fi сетях найти подключение с именем «default» и подсоединиться к нему.

По умолчанию SSID роутера «default», шифрование отключено, используется открытая система аутентификации.

Настройка автоматического получения сетевого адреса в Windows

Инструкция описана на примере Windows 7, необходимо выполнить следующее:

1. На панели задач, которая располагается в правом нижнем углу экрана, кликнуть на значок сети и левой кнопкой мыши выбрать «Центр управления сетями и общим доступом». Значок сети при проводном соединении похож на изображение монитора.


   Выбираем «Центр управления сетями и общим доступом»

   Значок беспроводной сети похож на возрастающую диаграмму.



   При хорошем уровне сигнала значок сети будет белого цвета

2. В меню слева кликнуть «Изменение параметров адаптера».


   Выбираем «Изменение параметров адаптера» в окне «Центр управления сетями и общим доступом»

3. Выбрать нужную сетевую карту. Если предполагается использование проводного соединения, то сетевая карта будет обозначена как «Подключение по локальной сети», иначе – «Беспроводная сеть». Кликнуть правой кнопкой мыши по сетевой карте и в появившемся меню выбрать «Свойства».


   Выбираем «Свойства» в меню доступных действий

4. Кликнуть по пункту TCP/IPv4 и нажать кнопку «Свойства».


   Выбираем «Протокол Интернета версии 4 (TCP/IPv4)» и нажимаем «Свойства»

   5. Выбрать «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически».



   Выбираем пункты «Получить IP-адрес автоматически» и «Получить адрес DNS-сервера автоматически»

   6. Нажать «ОК».

Видео: настройка автоматического получения IP-адреса в Windows
