Zyxel Keenetic Omni — ещё один совместный продукт двух компаний (Zyxel и Keenetic), которые уже не сотрудничают. Он многофункциональный — подходит для тех, кому нужен не только «Вай-Фай», но и сетевой накопитель (выход USB для этих целей есть). Чем ещё хорош этот роутер? Сколько придётся за него отдать? Как настроить его основные функции?

Небольшое описание Zyxel Keenetic Omni: внешние и внутренние характеристики, цена

Хоть роутер и поддерживает только один диапазон 2.4 ГГц, всё же его можно назвать современным девайсом. Главная его фишка — USB-разъём, расположенный сбоку. К нему можно подключать всё что угодно: хоть модем 4G, хоть жёсткий диск (его можно использовать в качестве сетевого накопителя, например, скачивать торренты прямо на него), хоть принтер.

Выход USB можно использовать для принтера, жёсткого диска и модема

По внешнему виду роутер похож на все остальные из линейки Zyxel Keenetic: чёрный цвет корпуса, глянцевая поверхность, круглая кнопка «Вай-Фай» для подключения устройств к сети по WPS (аппаратное подключение без ввода пароля). На передней боковой панели 9 светодиодов состояния (питание, локальные выходы, Wi-Fi, соединение с интернетом и USB-разъём).

На модели Omni 9 индикаторов, которые показывают статус тех или иных кнопок и выходов

Сзади тоже всё как обычно: кнопки FN и «Сброс», расположенные вертикально друг к другу; 4 локальных жёлтых выхода; 1 голубое гнездо для шнура провайдера и большая кнопка питания вместе с разъёмом для адаптера питания. Адаптер идёт в коробке, как и шнур Ethernet, который будет соединять компьютер и роутер.

Сзади 4 разъёма для локального подключения и 1 для шнура провайдера

На «Яндекс.Маркете» стоимость модели Omni составляет 2500 рублей.

Таблица: технические особенности модели Omni

Подключаем роутер и готовим сетевую карту ПК к настройке

Чтобы страница с настройками роутера открылась на ПК, его нужно соединить с Omni. Возьмите шнур в комплекте: первый конец вставим в первый локальный выход (жёлтый), второй штекер подключим к сетевой карте компьютера (выход будет такой же по форме, как и гнёзда на роутере — ищите сбоку или сзади, если ПК стационарный).

Шнур адаптера питания вставляем в крайний правый выход сзади на роутере. Провод для «инета», который идёт из подъезда или просто с улицы (если частный дом), вставляем в голубое гнездо. Жмём на клавишу Power — ждём, когда оборудование прогрузится.

Подключить роутер нужно к ноутбуку, кабелю провайдера и электрической сети

Сетевая карта компьютера должна быть настроена на автоматический приём данных от маршрутизатора. Обычно эта настройка стоит по умолчанию, но лучше проверим, так ли это:

1. Жмём на «Пуск» и переходим в параметры ОС. Выбираем раздел «Сеть и Интернет».
2. В списке слева ищем Ethernet и переходим в параметры адаптера.
3. Кликаем ПКМ по сети Ethernet. В открывшемся списке выбираем «Свойства».
4. Нам нужен протокол 4 версии. Выбираем и нажимаем на «Свойства». Откроются общие параметры IP. Там нужно отметить автоматическое получение IP-адреса и DNS-сервера. Потом нажимаем на OK.


   Компьютер должен получать данные автоматически

Как попасть в настройки Omni: открываем страницу в браузере

В строке для адресов печатаем 192.168.1.1 или my.keenetic.net. В имени с профилями печатаем admin, а в пароле простую комбинацию из цифр 1234. Заходим и переключаемся на конфигуратор.

Нужно ли задавать другой пароль на админку роутера

Тут же после авторизации в диалоговом окошке пишем новый пароль, чтобы обезопасить настройки. Если вы случайно закрыли его, зайдите в системные настройки. В блоке с пользователями откройте профиль admin и установите новый ключ безопасности.

Смените пароль в диалоговом окне

Настройка самого интернета в зависимости от протокола

Какой протокол нужно поставить в настройках? Это зависит конкретно от вашего провайдера. Изучите документ, который вам предоставил специалист после подключения «инета». Там должен быть и протокол (тип соединения), и вся другая информация, необходимая для настройки подключения. Если не разобрались с договором, просто позвоните на горячую линию компании.

L2TP, PPTP либо PPPoE

Эти три протокола настраиваются во вкладке PPPoE/VPN в блоке «Интернет»:

1. Жмём на кнопку «Добавить интерфейс». Либо открываем своё соединение, если вы настраивали роутер ранее.
2. Ставим сразу птички для двух первых пунктов. Описание можно оставить пустым.
3. В протоколе выбираем ваш тип соединения с сетью провайдера.
4. Пишем имя юзера и пароль из того документа, что предоставил вам провайдер. Если выбрали L2TP или PPTP, плюс к этому ещё укажите адрес сервера VPN для вашей компании (тоже найдёте в соглашении). Настройку параметров IP оставляем автоматическую, только если вы не приобретали у оператора ещё дополнительно опцию «Статический IP». В таком случае ставим значение «Ручной» и самостоятельно печатаем все данные из договора.


   Выберите один из трёх протоколов

Статический либо динамический IP-адрес

Эти два протокола можно отладить только в блоке IPoE в том же большом разделе «Интернет»:

1. Переходим к созданию соединения с «инетом» провайдера.
2. Указываем синий разъём, который будет использоваться для кабеля оператора. Ставим галочки слева от «Включить» и «Использовать».
3. Теперь всё зависит от протокола. Если статический, выбираем «Ручной» и пишем всю информацию из договора. Если динамический, выделяем в меню значение «Автоматическая». В конце применяем изменения и смотрим, появился ли интернет на ПК.


   Для настройки динамического IP не нужно ничего указывать в настройках

Настраиваем беспроводной сети

Отладка беспроводной сети сводится к установке сложного пароля. Дополнительно можно изменить и некоторые другие параметры:

1. Раскрываем центральный раздел в ряде иконок снизу. Попадём сразу же в нужный блок «Точка доступа».
2. Если птичка рядом с первым пунктом не стоит, щёлкаем по нему, чтобы активировать «Вай-Фай».
3. Далее пишем имя для своего «Вай-Фая» (это необязательно, но если вам не нравится стандартное, вы вправе это сделать — дать более интересное и уникальное название). Единственное условие для создания — использовать только английские буквы. Можно также взять цифры, тире и подчёркивание.
4. Убираем птичку со «Скрывать сеть».


   Главное — выберите максимально надёжный пароль

5. Для защиты роутера ставим самую надёжный вид — WPA2PSK. Тут же ниже располагается поле для ключа (пароля). Используем английские буквы (как маленькие, так и большие), цифры.
6. Далее ставим страну, комбинированный стандарт (где есть все значения — b, g и n), автоматический канал и необходимую мощность. Если у вас площадь помещения большая, ставьте сразу 100%.
7. Для сохранения жмём на «Применить». По желанию можно также включить опцию WPS.

Настройка интернета через 3G/4G модем + список поддерживаемых модемов

Если вы купили роутер Omni, чтобы использовать его для раздачи сигнала «Вай-Фай» от USB-модема (3G или 4G), настройкой особо заниматься не нужно. В прошивку маршрутизатора уже встроены все параметры подключения для разных операторов мобильной связи. Как поступаем:

1. Включаем Omni. Когда он прогрузится, подключаем модем к гнезду USB сбоку. Настройка проходит автоматически.
2. Проверяем сеть — заходим на любой сайт на компьютере.
3. Удостовериться, что все параметры были установлены правильно можно в той же админке. Разворачиваем раздел «Интернет». Переходим на вкладке 3G/4G. В перечне соединений будет ваше. Щёлкните по нему.


   Во вкладке 3G выберите свой модем

4. В диалоговом окне появится информация по вашему подключению. Единственное, что можно вам настроить — пароль от беспроводной сети. Для этого используйте инструкцию в разделе выше.


   Проверьте, правильно ли система настроила соединение

Чтобы узнать, поддерживает ваш Omni тот или иной модем от вашего оператора мобильного интернета, ознакомьтесь со списком на официальном ресурсе Keenetic — просто перейдите по этой ссылке.

Найдите свой модем в списке

Настройка IPTV

Есть два варианта настройки цифрового ТВ от провайдера: с указанием VLAN или без него. Опишем две процедуры.

С идентификацией VLAN

Начнём со случая, когда провайдер требует от вас указывать VLAN:

1. Заходим в меню «Интернет» и выбираем подключение Broadband connection.
2. Отмечаем порт WAN и LAN (тот, к которому подключено оборудование) – ставим под ними галочки в строке «Использовать разъём». Также нужно, чтобы был отмечен пункт «Передавать теги VLAN ID».
3. Ставим галочки напротив «Включить» и «Использовать для выхода в интернет».
4. В строке «Идентификатор сети» вписываем нужное значение (узнаём у провайдера). «Настройка параметров IP» – ставим «Автоматическая».


   Укажите идентификатор VLAN в соответствующем поле

Без идентификации

Настройка отличается от предыдущей лишь следующим:

1. Убираем птичку с параметра «Использовать для выхода в «инет».
2. В настройках IP указываем значение «Без адреса IP».
3. Включаем опцию IGMP proxy. Для этого открываем раздел «Домашняя сеть». Раскрываем вкладку IGMP proxy и включаем одноимённую функцию.


   Включите опцию IGMP proxy

Локальная сеть LAN и её сервер DHCP для раздачи IP-адресов

Внутренняя сеть Omni и её сервер DHCP для раздачи локальных адресов настраивается в следующем блоке с параметрами:

1. Заходим в иконку с двумя компьютерами (она третья). Блок с настройками так и называется — «Домашняя сеть».
2. В первом блоке с настройками можно задать иной адрес IP для внутренней сети, в частности адрес роутера. Помните, мы вводили адрес из первого поля в строку браузера, чтобы войти в настройки? Если вы его поменяете, вы, соответственно, будете вводить новый адрес в обозревателе, чтобы попасть в админку.
3. В меню для сервера в первую очередь ставим птичку рядом со строкой «Включён». В следующих двух пунктах определяем, какие и сколько IP-адресов будут раздаваться пользователям в «локалке» (под пользователями понимаем устройства — ПК, телефон, планшет, телевизор, принтер и т. д.).
4. После всех настроек не забываем применить изменения, иначе отладка будет напрасной.


   Укажите диапазон IP-адресов

Настройка Zyxel Keenetic Omni в режиме репитера

В систему модели Omni встроена функция повторителя сигнала «Вай-Фай». Как включить этот режим в админке и настроить связь между Omni и роутером, который у вас уже раздаёт сигнал интернета:

1. Заходим в меню с параметрами системы (вкладка внизу будет с изображением шестерни).
2. Разворачиваем блок с режимами.
3. Выделяем круглой меткой режим «Усилитель». Сохраняем сразу изменения — подтверждаем переход на другой режим роутера.
4. Маршрутизатор перезапустится — в админке будет представлена небольшая инструкция, как наладить связь между девайсами. Чтобы их объединить, нужно нажать на клавишу «Вай-Фай» на Omni сверху, а затем на такую же кнопку на вашем роутере, сеть которого нужно расширить. Она может называться WPS (и может быть не спереди, а сзади, если у вас другой производитель у основного роутера).
5. Немного подождите, пока два сетевых гаджета «подружатся». После этого проверьте соединение в местах, до которых основной роутер раньше не доставал. Ваши устройства (ПК, телефон и т. д.) будут автоматически выбирать для вас сеть роутера или репитера при перемещении — чей сигнал будет сильнее.

Проброс портов на Omni

Проброс портов — процедура, которая может понадобиться далеко не всем юзерам. Например, она нужна, если вам необходимо заниматься отладкой соединения с интернетом через удалённый компьютер. Что мы делаем в этом случае:

1. Открыть вкладку «Системный монитор» и выбрать опцию «Домашняя сеть».

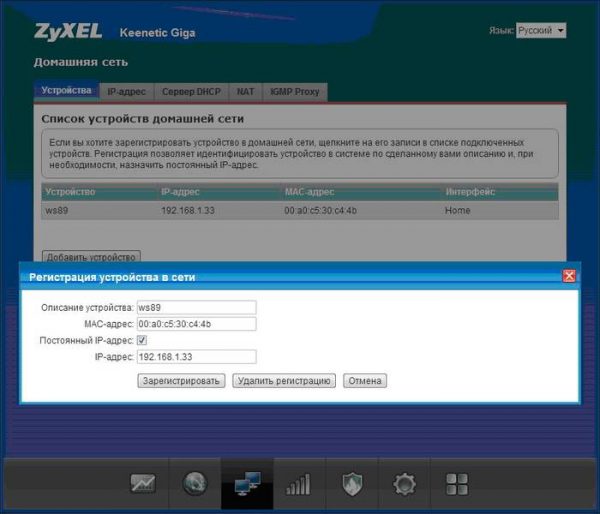

2. В окне в разделе «Список подключённых устройств» выбрать опцию «Добавить устройство».
3. В открывшемся новом окне «Регистрация устройств сети» поставить галочку в поле «Постоянный IP-адрес» и нажать на функцию «Зарегистрировать».


   Заполните форму «Регистрация устройства»

4. Вернуться на начальную страницу и выбрать вкладку «Безопасность».
5. Нажать на опцию «Трансляция сетевых адресатов NAT».

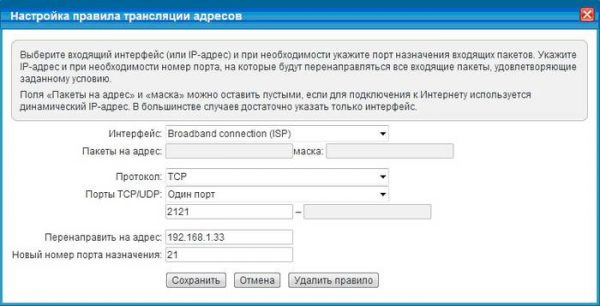

6. Кликнуть на опцию «Добавить правило» и заполнить поля:

   • интерфейс (Broadband connection ISP);
   • протокол (TCP/21 — передача файлов FTP, где 21 — номер порта);
   • порты TCP/UDP (один порт, 21);
   • перенаправление на адрес (192.168.1.33).


     Укажите протокол, порты, и на какой адрес нужны перенаправлять данные

7. Нажать на «Сохранить».

Вернём заводские настройки

Сброс помогает устранить некоторые незначительные сбои в работе роутера либо получить снова доступ к настройкам оборудования, если вы, например, вдруг забыли пароль от админки, который ранее установили при настройке маршрутизатора.

Как же выполнить сброс? Всё просто — у нас есть специальная кнопка с таким названием сзади на панели. Берём тонкий предмет, чтобы он поместился в отверстие, которое ведёт к кнопке. Производители специально помещают кнопку немного вглубь, чтобы юзер не нажал на неё случайно. Зажимаем клавишу и ждём, когда все индикаторы на передней панели загорятся. После этого отпускаем — роутер загрузится уже с исходными параметрами. Учтите, что после этой процедуры вам придётся настраивать «инет» заново.

Зажмите кнопку «Сброс» на задней панели роутера

Обновление прошивки роутера Zyxel Keenetic Omni

Обычно роутеры Zyxel Keenetic обновляются сами — в автоматическом режиме. Но всегда может произойти сбой в автообновлении. На этот случай подготовили для вас инструкцию для ручного апгрейда:

1. Откройте раздел «Системный монитор» (самая первая вкладка внизу). В правой части меню поищите пункт «Версия NDMS». Если там стоит v1 (первая версия), вам нужно обновиться до второй.


   Проверьте версию ПО в раделе «Система»

2. Заходим на страницу с файлами загрузки для Omni по этой ссылке.
3. Закачиваем последнюю версию v2.07 прошивки для этой модели. Вы получили архив — его нужно открыть, а после вытащить из него файл с расширением BIN (используйте опцию «Извлечь из архива»).


   Скачайте файл прошивки

4. Раскрываем в админке раздел «Система». Переходим на блок для её конфигурации. Щёлкаем по строчке с ПО роутера (firmware).
5. Выбираем файл, которые только что загрузили с официального ресурса производителя. Подтверждаем апгрейд, ждём, когда он завершится — оборудование не выключаем и в принципе не трогаем, так как это чревато последствиями вплоть до выхода маршрутизатора из строя.

Блокировка пользователя по MAC-адресу

Если вы не хотите, чтобы какой-то пользователь (его устройство) подключалось к вашей сети «Вай-Фай», вы можете его заблокировать в админке:

1. Зайдите в блок «Вай-Фай». Перейдите в раздел «Список доступа».
2. Выберите режим блокировки «Чёрный список».
3. В появившемся списке выделите птичкой необходимый девайс и щёлкните по «Применить».
4. Если устройства нет в перечне, предварительно его добавьте в «локалку» в разделе «Домашняя сеть» через блок «Устройства».

Отзывы о маршрутизаторе

Достоинства: Быстрый. Прост в настройке. Удобный и шустрый web интерфейс. Поддержка производителя (обновления) Недостатки: Хотелось бы частоты 5ГГц Комментарий: Поставил взамен убогого девайса от дом.ру. Быстрый, хороший роутер. Прост в настройке, скорость не режет. Выдаёт до 70м/бит по wifi при тарифе 100м/бит. Зависит от расстояния и загруженности. У меня на него завязаны два телека, два компа, два ноута, три планшета и несколько телефонов, плюс один chromecast. У кого маленькая скорость, проверьте свой канал(загруженность) и смените его. Скорее всего, на вашем канале много соседей висят. Это же относится и к другим роутерам. Есть много способов. Самый простой — программа wifi analyzer на андроид (бесплатная). Смотрите самый малоиспользуемый канал и переходите на него. И все будет хорошо.

Достоинства: не режет скорость интернета по вайфаю, автоматическое обновление Недостатки: слабый сигнал, низкая скорость работы с внешним hdd Комментарий: Тестировал этот роутер по протоколам IPoE и L2TP, скорость интернета не режет (до 98Мбит/c максимальная скорость которую выдавал мой провайдер). Ни разу не подвисал, работал до 3х недель без перезагрузки. С внешнего жесткого диска смотрел фильмы, 720р тянет без проблем, 1080р подвисает (с локальной сети хоть двухслойный блюрей смотри тормозить не будет). Сигнал слабоват (примерно в 1.5 раза слабее dir300nru/b5) но 3х комнатную квартиру покрывает без потери скорости интернета (стоит в углу квартиры, dir300 при том же положении пробивал до лифта, но резал скорость). В первые несколько дней после покупки подвисал веб интерфейс роутера, но после обновления данная проблема пропала. Вполне достойный аппарат, но например частный дом врядли полностью покроет.

Достоинства: Приятный Дизайн, Удобная Настройка, не режет скорость! Недостатки: прошивку допиливать и допиливать! Комментарий: провайдер предоставляет доступ 65 мбит/c. на Сетевой Карте все норм — исходящая и входящая скорость! пробовали ASUS RT-N10 и D-link DIR-300 режет скорость и падает до 10 мбит/c позвонили провайдеру что он тока не делал со своим оборудованием…и монтажники приходили смотрели и инженер копался удаленно…купили Omni поставили и забыли о проблемах.

Для настройки модели Omni заходим в веб-оболочку по адресу my.keenetic.net. Настраиваем протокол «инета», с которым работает ваша компания. Ставим пароль на беспроводную сеть и проверяем подключение к интернету через любое устройство. Если у вас есть USB-модем, подключите его к роутеру — устройство сразу автоматически настроит соединение. Роутер тут же начнёт раздавать сигнал мобильной сети сразу всем девайсам в доме.
