Наконец привезли металлические лотки, кабельный канал для внутренней отделки и все сопутствующие материалы. Начался полномасштабный монтаж ЛВС в нашей организации.

Лотки выбраны проволочные 30х100мм  (высота х ширина), как наиболее легкие удобные для монтажа и дешевые. Каждый лоток длинной 3м  и крепится к бетонному потолку специальным крепежом, который состоит из:

резьбовой шпильки М8,

двух крепежных пластин,

гаек М8

и анкерного дюбеля.

В совокупности получается конструкция, как на фото ниже

Последовательность монтажа следующая. Отмеряем на потолке по длине лотка три точки, как правило,  две ближе к краям лотка и одна посредине, отмечаем их маркером. Сверлим отверстия сверлом М10 по бетону. Вставляем анкер и закручиваем шпильку.

Затем к крепежам цепляем лоток.

Шпильку М8 нужно распиливать болгаркой. Длина от потолка до лотка определяется по месту. В большинстве случаев шпилька была порезана на куски размером с маркер.

Такой длинны вполне хватает для комфортной укладки кабеля в лоток, при этом сокращается расход шпильки.

Для того, чтоб соединить два лотка между собой в комплекте предусмотрены специальные винт и шайба.

Они закручиваются гайками М6, которые тоже есть в комплекте. Для одного соединения достаточно двух крепежей. На фото ниже четыре для наглядности.

Металлический лоток обязательно должен быть заземлен, для этого в комплекте поставки  предусмотрены заземляющие клеммы.

Вот такой вот конструктор нужно было собрать по длине главного коридора всего этажа, это примерно 100м. Чтоб нам веселей работалось, хоз. службы повесили подвесной потолок по коридору за неделю до монтажа ЛВС. Засовывание 3х метровых металлических лотков за подвесной потолок создало дополнительные трудности.

Первоначально работали очень старательно, кое-где сделали фигурные переходы, но в один прекрасный момент выяснилось, что во время монтажа подвесного потолка, где-то металлическим дюбелем пробили фазу в стене и весь металлический каркас подвесного потолка этажа оказался под напряжением. Жэсць! И автоматы не срабатывают. После того, как пару раз ударило током, думали уже только о том, чтоб поскорее закончить этот этаж. Переговоры с электриками ни к чему не привели. Потолок, как-правило, заземляют в трех местах минимум. В данном случае это похоже никому не нужно.

В смонтированный лоток укладываются кабеля ЛВС.

Максимально в один лоток уложено 40 кабелей, можно и больше. Таких мест не много на протяжении трассы, в основном скопления проводов возле РШ, поэтому нагрузка на лоток там больше, чем в других местах.  На всякий случай в местах с наибольшей нагрузкой желательно сделать на один крепеж к потолку больше, если нет точных расчетов по нагрузкам.

После того, как сеть оформлена по коридорам, переходим к работам внутри помещений или к подвесу распределительных шкафов ЛВС.

Постройку ЛВС лучше начать с монтажа металлических лотков по коридорам, затем растянуть кабель и уложить в эти лотки, повесить распределительные шкафы и на последок оставить внутреннюю разводку помещений. У нас всё получилось наоборот. Лотки не успели привезти, а строить сеть торопили,  и в результате первым делом был растянут кабель.

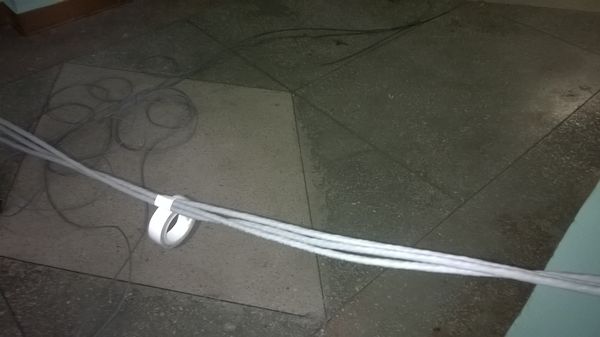

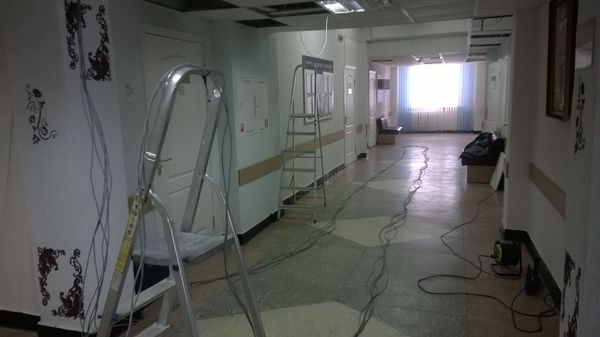

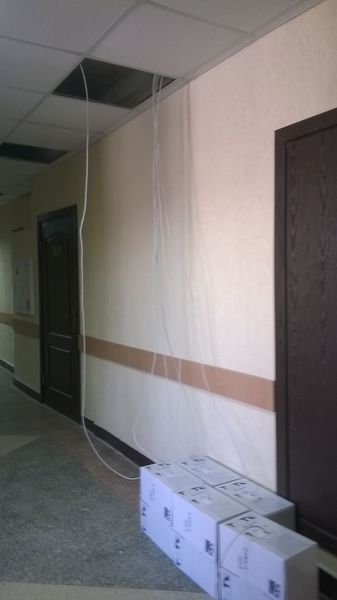

Кабель тащили из 5-6 коробок одновременно. Первостепенной задачей было растащить большие объемы кабеля по коридору до дверей каждого кабинета и оставить запас 8-10м для монтажа внутри кабинета. Из двух мест планируемого расположения РШ на одном этаже нужно было растащить по 25 линий витой пары длиной от 20 до 60м.

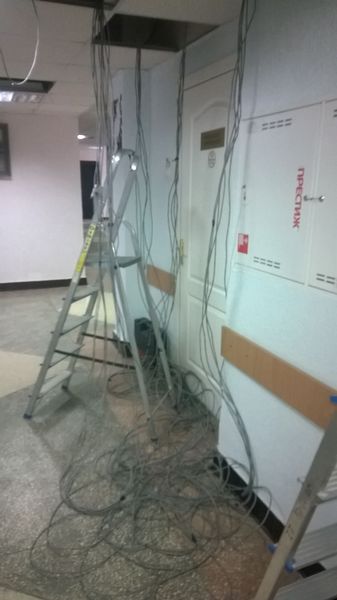

Если есть возможность, нужно разложить весь кабель по полу от РШ до мест назначения, точно отмерить длины и запас, затем весь жгут скрутить изолентой и затащить на потолок.

Каждый хвост обязательно нужно подписывать маркером иначе возникнет путаница. Путаница может возникнуть и сама-по себе : )

Длина каждой линии не должна превышать 100м, кабель без изломов и перекрутки. В процессе монтажа нужно придерживаться всех рекомендаций СКС.  По временной схеме, пока не было лотков, кабель закрепляли в потолок дюбелями, либо привязывали к подвесам потолка.

Разобравшись за пару дней с кабелем до кабинетов, перешли к внутренней разводке.

В помещениях кабель можно проложить двумя способами:

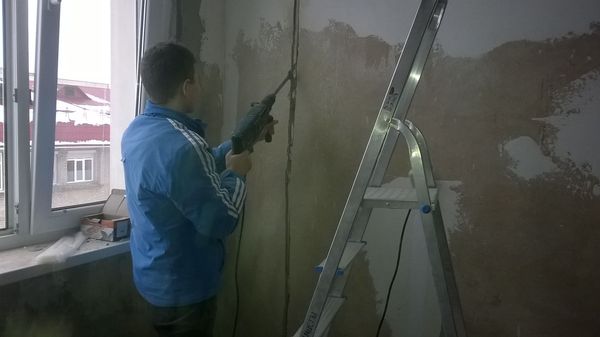

в штробе стены

или в ПВХ кабельном-канале

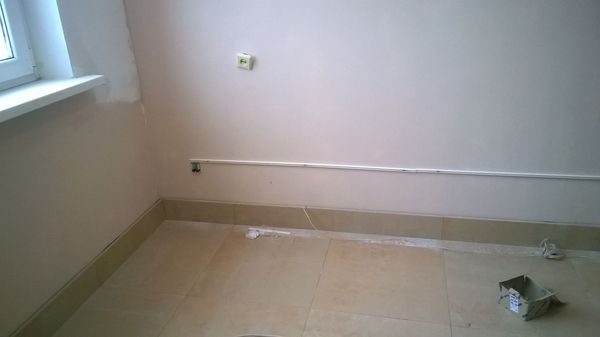

Всё зависит от состояния помещения и пожеланий заказчика. Если особых пожеланий нет, то затрачивать лишние усилия на штробу нет необходимость и сеть лучше вести наружным способом в кабельных каналах.

Кабельный канал для одного кабеля UTP 16х16мм, если в один канал нужно уложить 2-5 кабелей, то его размер должен быть 25х16мм. Как правило один кабель-канал длинной 2м. Он крепится к стене в трех местах дюбель-шурупами (дюбель-гвоздями) 6х40мм. Вести канал от входа в помещение к месту расположения компьютера можно как по верху стены, так и по низу. Спуски желательно делать по краям стен, чтоб они не сильно бросались в глаза.

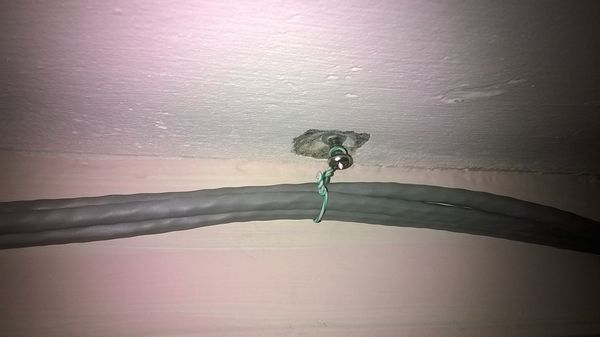

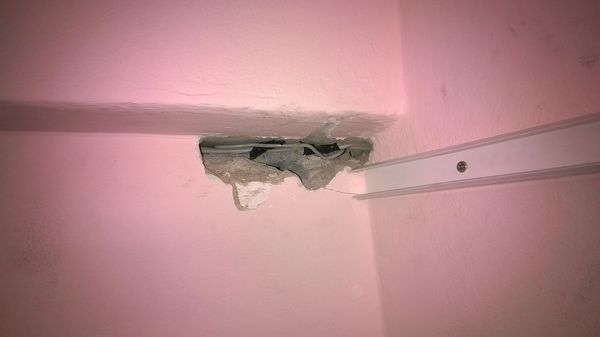

Ввод кабеля делается по возможности ближе к углу и верхней балке перекрытия. Как видно на фото ниже, в одном из таких мест неожиданно оказался электрический провод. Электрики были недовольны, но провод восстановили.

Чтоб не пробивать электрические провода в процессе сверления многочисленных отверстий необходимо иметь при себе прибор для определения проводки в стене или согласовывать трассу с электриками.

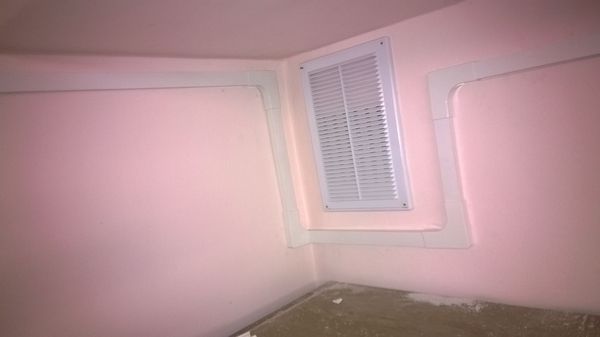

Для выполнения поворотов кабельного канала нужно использовать уголки.

При больших объемах уголки сокращают время, к тому же с уголками внешний вид гораздо приятнее.

Заканчивать кабельный канал желательно заглушкой, которая так же служит для эстетических целей.

Укладываем в смонтированные каналы кабель, крепим розетку.

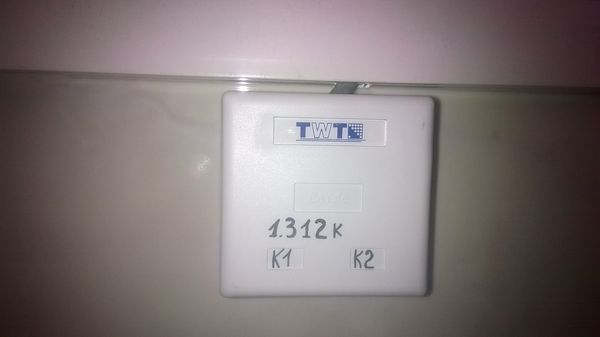

Компьютерная розетка может быть как наружной, так и внутренней.

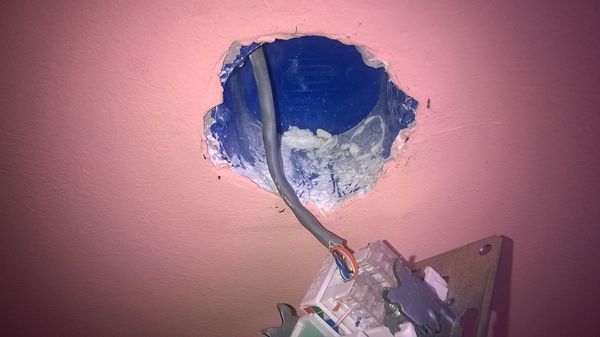

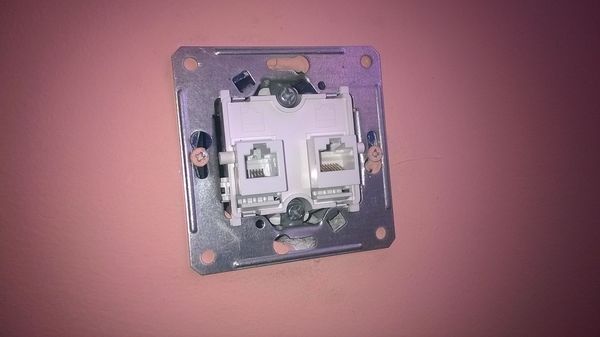

Для внутренней розетки нужно за ранее вырезать монтажное отверстие в стене.

У наружной розетки должен быть свободный доступ к разъемам, чтоб плинтус снизу не мешал подключению кабеля.

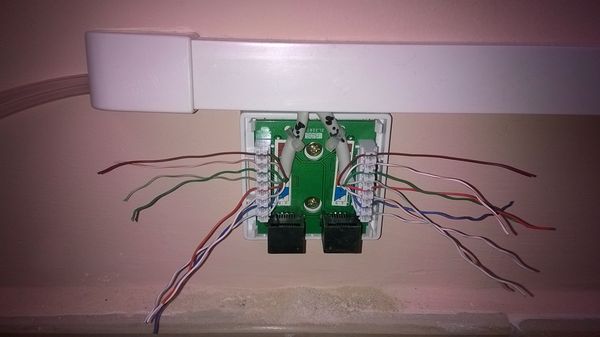

Розетку расшиваем по такому же стандарту как и патч-панель в распределительном шкафу, например по стандарту «Б». Подписываем розетку черным маркером.

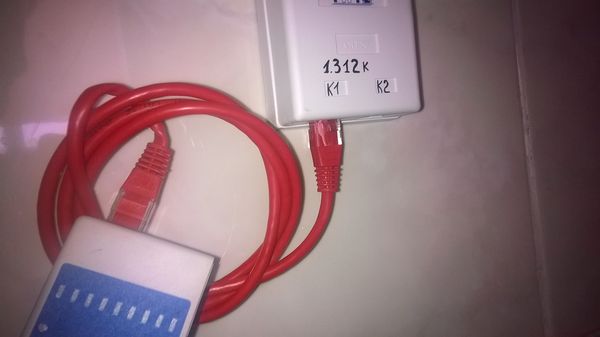

Смонтированный и расшитый с двух сторон линии кабель проверяем тестером витой пары.

Монтаж ЛВС в помещении закончен.

Проект начался с указания руководства. Старая сеть уже совсем ни куда не годилась. Так как я только устроился на новую работу, меня ознакомили с ситуацией и показали схемы. Схемы были старые и только в печатном варианте, их пришлось перечерчивать в электронный вид автокадом.

Пока еще с бумажными схемами провели обследование местности. Задачей было определить место расположения распределительных шкафов по зданию и их количество, так же необходимо было подсчитать количество абонентов – существующих и предполагаемых, длины кабельных линий, способ прокладки кабеля по коридорам и в помещении, определить  расположением серверной комнаты. Это всё заняло достаточно много времени с учетом согласования расположений РШ и серверной с руководством, передача помещения и т.п.  По итогам обследования  приблизительные контуры новой сети уже начали вырисовываться.

Нужно отметить пару нюансов начального этапа проекта. Во-первых, во-вторых и в-третьих нужно пользоваться современными методиками проектирования,  использовать кодекс СКС и немножко пользоваться своим воображением. Сеть должна стремиться к структуре звезды – в центре коммутатор, от него расходятся поэтажные коммутаторы и далее отводы к пользователям. Предполагалось достичь структуры, как на рисунке ниже. Такой рисунок можно составить в браузерной программе на сайте www.draw.io.

На роль серверной претендовали три или четыре помещения в разных частях здания. При выборе серверной комнаты  нужно обратить внимание на её площадь, она должна быть не менее 6м2, желательно без окон, пол из плиток. Обязательно наличие кондиционера, системы пожаротушения, контролируемой вентиляции, герметичной железной двери и по необходимости охранной сигнализации. Должна быть отдельная линия электропитания.  Циркуляции воздуха в серверной практически нет. Кондиционер нужен для охлаждения воздуха, а приточка и вытяжка могут понадобиться в экстренных ситуациях. Желательное расположение серверной где-нибудь в центре здания, чтоб кабельные линии расходились в разные стороны и не превышали 100м до поэтажных коммутаторов.

В итоге, две комнаты не подошли по размерам, одна оказалась очень сырой, осталось  наиболее подходящее помещение на третьем этаже, которое было складом. Его и выбрали.  Из необходимых систем нам удалось достичь присутствия  кондиционера, отдельного электропитания и системы оповещения о пожаре. Если бы пришел приемщик со стороны, такую серверную он бы не одобрил. Составилась предварительная схема расположения оборудования в помещении.

В серверную должна заводится отдельная линия   электропитания кабелем не менее  ВВГ 3х2.5мм2, которая подключается на отдельный автомат 16-25А в электрощитовой и так же оканчивается автоматом в серверной, а уже от него все розетки для серверов, коммутаторов и прочего оборудования. Электрики сопротивлялись, но свою работу сделали.

Количество розеток 220В подсчитать сложно, по этому, их сразу нужно делать с хорошим запасом, минимум 15-20 шт. Обязательно должна быть возможность подсоединить металлические шкафы к заземлению.

Еще одна система – это связь. Нужно было перетянуть телефонные линии для организации внешнего шлюза  через ADSL модем и для 3х VPN. До этого модемы стояли  в совершенно неожиданных местах.

Вид серверной после завершения первого этапа проекта на фото ниже.

Первый РШ.

Кондиционер.

Выглядит немного грубовато, и тут есть организационные проблемы, например, при закупке не было возможности выбрать стоечный сервер или напольный высокий шкаф, единый для всего оборудования. Закупка была очень затянутой и хорошо, что вообще хоть что-то купили.

После предварительного обследования были нарисованы схемы и оформлена пояснительная записка.

Проект делался в несколько этапов. Для примера пояснительная записка от первого этапа. Записка очень краткая, с указанием основных моментов.

Остальные части проекта идут как дополнение с другим  количеством розеток и длинной кабеля.

Первая схема – это структура предполагаемой сети с указанием  РШ и количеством отводов, а так же с указанием примерных  длин кабеля.

На схеме есть место, где несколько коммутаторов включены друг в друга последовательно по причине длинной кабельной линии. При длине более ста метров по кабелю UTP без усилителей сигнала сеть работает нестабильно. Такие ситуации следует обходить с использованием опто-волоконных линий. В данной ситуации это было невозможно по организационным причинам.

Между корпусами №2 и №5 передача данных осуществляется через две встречно направленные точки wi-fi CPE510. Система стабильно работает уже год. Замечаний нет. Остальная сеть по типовой структуре СКС.

По проекту получилось 185 портов. Когда в ЛВС официально насчитывается более 128 портов, по законодательству РБ её нужно регистрировать в БелГИЭ. Портом считается каждый разъем RJ-45 в коммутаторе, способный передавать данные (как задействованный, так и не подключенный). Официально – значит оборудование проходит по бухгалтерии.

Следующая схема поэтажная на примере одного этажа.

В среднем на этаж получается 40 абонентов, где-то больше, где-то меньше. Чтоб не тянуть много длинных линий, спроектировано по два распределительных шкафа  на этаж. РШ крепятся к стене дюбелями 16х80мм. Там, где стены совсем песочные или гипсо-картоновые шкафы крепятся к бетонному потолку шпильками М8, как на фото ниже.

По коридорам кабель укладывается в металлическом лотке за подвесным потолком. Выбран лоток с размерами 30х100мм  (высота х ширина) длинной по 3м каждый.

В помещениях кабель укладывается в ПВХ кабельный канал и заканчивается розеткой.

Для одного кабеля подходит кабельный канал 16х16мм. Если 2-5 кабелей, то размер кабельного канала 25х16мм, как на фото выше. Компьютерные розетки выбраны с одним или двумя разъемами RJ-45. Они расшиваются по стандарту А или Б. Главное, чтоб стандарт был один на всю сеть. В нашей организации везде Б. Для расшивки требуется инструмент, например спец.нож T-431.

Розетка и ПК соединяются патч-кордом, который обжат так же по стандарту Б (TIA/EIA-568B).

Обжим коннекторов RJ-45 выполняется другим специальным обжимным инструментом, который на фото ниже.

Перед началом монтажных работ нужно позаботиться, чтоб все необходимые инструменты были под рукой. Кроме двух названных, минимально необходимым является еще перфоратор и болгарка, чтоб сверлить стены и пилить металлические лотки. Обязательно нужна стремянка не менее 1,7м, кусачики, отвертки, молоток и черный маркер, чтоб подписывать кабель и розетки.

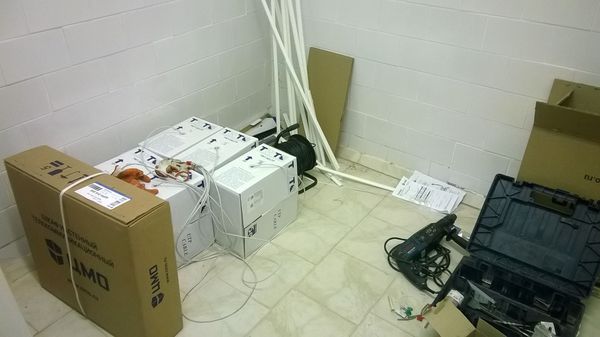

Оборудование и материалы закупались в несколько этапов. Первоначально построили сеть 3-го этажа вместе с серверной. Затем, оценив плюсы и минусы, докупили материалы и оборудование.

Сеть по стоимости рассчитывалась как бюджетная из наиболее дешевых материалов и с максимальной скоростью 100Мбитс от коммутаторов D-Link и ZyXEL. Однако, на втором этапе нашлись средства и закупили более дорогие управляемые коммутаторы с гигабитными портами ZyXEL GS-1900. Ситуация стала по веселее. Стоимость ЛВС на один этаж можно посмотреть в смете ниже.

Сюда для полной картины нужно добавить еще оплату проектных, монтажных работ и электрику. Так же был закуплен сервер за 3000$, в смете не указан.

Монтажом сети занялась армия из двух – инженер и техник. Руководство посчитало, что привлекать стороннюю организацию экономически нецелесообразно, стоимость одной точки получается в три раза дороже, чем двое будут заниматься этим за зарплату. О том,  как происходил монтаж  инфраструктуры и настройка оборудования описано в дальнейших статьях рубрики ЛВС.

Информатизация уже стала неотъемлемой частью современного общества. Основа информатизации это конечно-же инфраструктура. Ненадежно построенная локальная сеть становится причиной регулярных проблем, как у пользователей, так и у обслуживающего персонала. Я ощутил это не себе в полной мере за первые полгода работы в новой организации. Сеть представляла из себя бессистемное и бесструктурное наслоение проводов и коммутаторов. Нельзя сказать, что сеть была построена, она возникла от модема и по принципу: сюда нужен компьютер, тянем провод, туда нужен компьютер – ставим тут коммутатор и тянем провод. Как результат на 100 ПК приходится 50 коммутаторов. Это всё накапливалось, наверное, с начала 2000х годов, когда компьютеры стали входить в широкое пользование.

Встречались случаи, когда два коммутатора в одной комнате получали входной сигнал из противоположных сторон здания через длинные петли и последовательность включенных друг в друга коммутаторов. Об внешнем оформлении вообще можно умолчать. До этого места я работал в крупных организациях с образцово-показательной сетью (НББ, Минск-Арена) и был немножко шокирован от увиденного. Ниже несколько фото для наглядности.

Вытираем руки полотенцем и зависает весь второй этаж, потому что сеть этажа идет через этот коммутатор. Висел он практически над умывальником : )

Когда сняли навесной потолок в одном помещении, выяснилось, что кабель ЛВС проходит через лампочку. Вокруг еще были намотаны провода пожарной сигнализации. Это показательный пример перепутки  электрических проводов и слаботочки наблюдается повсеместно. Проблема с разделением проводки осталась во многих местах даже после постройки новой сети.

В любом люке или нише запутанная борода, по-другому это не назвать.

Сеть связи в упадке и по сей день.

Ниши для проводов, как правило, совмещены с трубами водоснабжения или вентиляцией.

На фото ниже типовая картина, наблюдаемая через каждые два-три помещения. Так выглядит распределительный шкаф ЛВС : ) Каждый день по несколько вызовов об отсутствии сети  после того, как помоют шваброй пол.

И т.д. и т.п.

Схема до модернизации представлена ниже. На фото влезла примерно 1/3 сети, в общем суть ясна.

Серверная комната отсутствовала. За одним из двух серверных ПК, которые стояли в бухгалтерии работал бухгалтер.

Обобщая, можно сказать, что руководство не понимало сложности и масштабности проблемы. Организация переполнена различным профессиональным ПО, по указанию от министерства информатизация идет полным ходом и в то же время инфраструктура никакая. На плохом фундаменте ни что долго не устоит.

Это кратко те печальные обстоятельства в которых я оказался. Сеть нужно было поднимать с нуля, так же как и систему видеонаблюдения. Руководство подсчитало стоимость постройки ЛВС  на 100-120 ПК и цена вопроса явно не понравилась.  Дело поручили штатным инженеру и технику. Два проекта по ЛВС и Видеонаблюдению шли параллельно и практически одновременно.  Переходим непосредственно к проекту.

Проект ЛВС.

Обжимать будем кусок провода 3м (патч-корд), с двух сторон. Для того, чтоб оконечить витую пару понадобится инструмент для обжима . В условиях профессиональной деятельности этот инструмент всегда в наличии. Если нужно обжать кабель дома, то ради одного двух коннекторов покупать инструмент нет смысла. Можно попросить его у друга, у соседа или добыть на время еще каким-нибудь способом.

Так же для обжима кабеля понадобяться коннекторы RJ-45.

Которые правильно называются модульные разъемы 8P8C.

И непосредственно сам кабель нужной длинны. Он называется витая пара или по заводскому UTP определенной категории. Наиболее распространена категория 5е состоящая из 4 пар скрученных проводов (4x2x0,41мм).

При выборе кабеля существуют разные нюансы, например толщина жилы 0,55мм уже с трудом влезает в коннектор (пришлось счищать изоляцию с каждой жилы). Встречается китайский NONAME кабель у которого жилы диаметром 0,3мм, а материал не медь, а какой-то непонятный сплав. Так производитель решил сэкономить. Бывает, что при разделке обнаруживается вместо четырех пар всего лишь две. Печально, когда это обнаруживается после прокладки кабельной линии. На подобные мелочи стоит обращать внимание при покупке кабеля.

         Дополнительно можно надеть на коннектор защитный колпачек. Можно и не одевать. Иногда попадаются очень жесткие колпачки, с которыми очень сложно вытащить кабель из разъема оборудования.

Для обжима коннектора существует два варианта. В простонародье они зовутся стандарт «А» (ЭЙ) и стандарт «Б» (БИ). По науке эти стандарты пишутся как TIA/EIA-568А и TIA/EIA-568B соответственно. Чаще всего всем нравится обжим по стандарту «Б». В пределах одной локальной сети нужно использовать один стандарт на выбор «А» или «Б».

На рисунке ниже представлено расположение проводов в вилке при использовании стандарта «Б». Как видно, зеленая пара идет следом за центральной синей. В стандарте «А» зеленая и оранжевая пара меняются местами.

С обоих сторон провода вилка или розетка должны быть разделаны одинаково (прямой кабель). Существует еще перекрестное обжатие, когда с одной стороны провод обжат по стандарту «Б», а с другой стороны по стандарту «А». Такой вариант используется реже. Провода иногда считают по порядку с лева на право 1,2, 3,…

Для локальной сети скоростью 100Мбит/с можно вообще обжать только две пары (зеленую и оранжевую), которые используются для приема и передачи данных, а по центральной синей паре пустить телефонную линию. Вполне приемлемо и СКС это дозволяет. Не редки случаи, когда по витой паре передается сразу и питание, например для точки wi-fi.

         Итак, приступим к делу. Снимаем внешнюю изоляцию примерно по 3см с каждой стороны провода. На этом этапе важно не надрезать жилы.

Надрезанные провода в будущем быстро отломаются. Порез почти незаметен, но если провод согнуть, он переламывается.

По этому я рекомендую использовать специальный нож для снятия изоляции. В домашних условиях можно обойтись и без него, но в условиях предприятия и больших объемах без него никак нельзя.

Надеваем на кабель и прокручиваем по кругу один раз.

После этого изоляция легко стягивается.

Раскладываем провода по цветам согласно рисунка по стандарту «Б».

Отмеряем нужную длину проводков по длине коннектора. Лишнее откусываем.

Вставляем провода в коннектор, следим за тем, чтоб цвета не сместились и не перепутались. Проверяем, чтоб все проводки вставились до конца коннектора.

Проверяем внешнюю изоляцию. Она должна заканчиваться точно в месте прижима коннектора. Если этот момент упустить, то коннектор будет болтаться на проводах и в итоге может оторваться.

Вставляем вилку с проводом в обжимной инструмент (в разъем для 8P) и сжимаем его ручки.

То же самое делаем со второй стороны провода.

В результате патч-корд готов.

Если нет  инструмента и обжать нужно только два коннектора, то можно воспользоваться плоской отверткой и аккуратно по одной жиле прижать контакты.

Для проверки качества обжима можно воспользоваться тестером витой пары.

Все диоды на тестере должны по очереди мигнуть.

Если тестера нет подключаем одну сторону провода с обжатым коннектором в LAN порт сетевой карты ПК, другую в модем или коммутатор. Смотрим на индикаторы возле портов с подключенным проводом. Они должны начать светится и мигать. Далее проверяем сетевое соединение в настройках ПК.

         P.S. Примерный подсчет показал, что за свою трудовую деятельность на момент написания статьи мной было обжато около 3 тыс. коннекторов, может даже больше.
